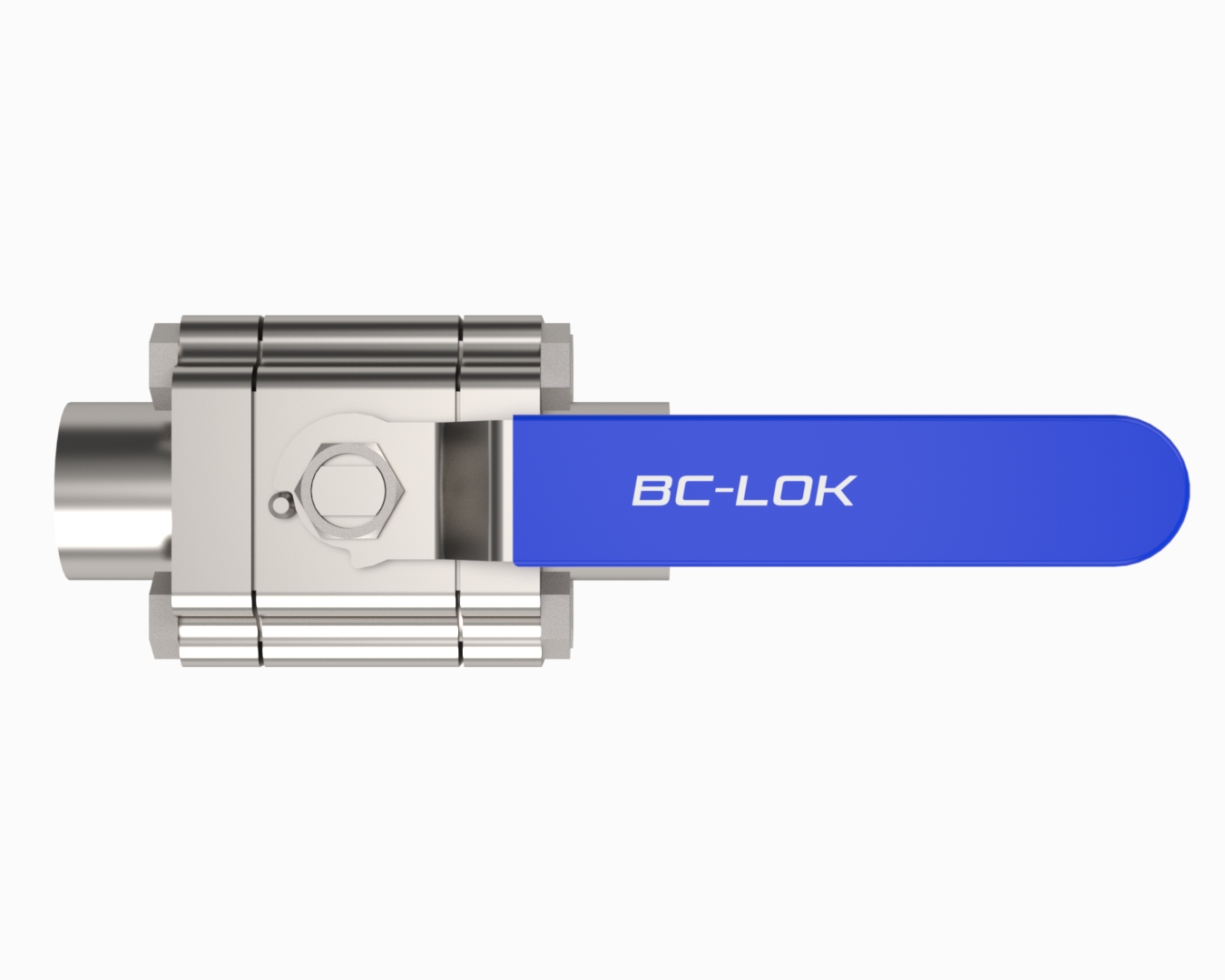

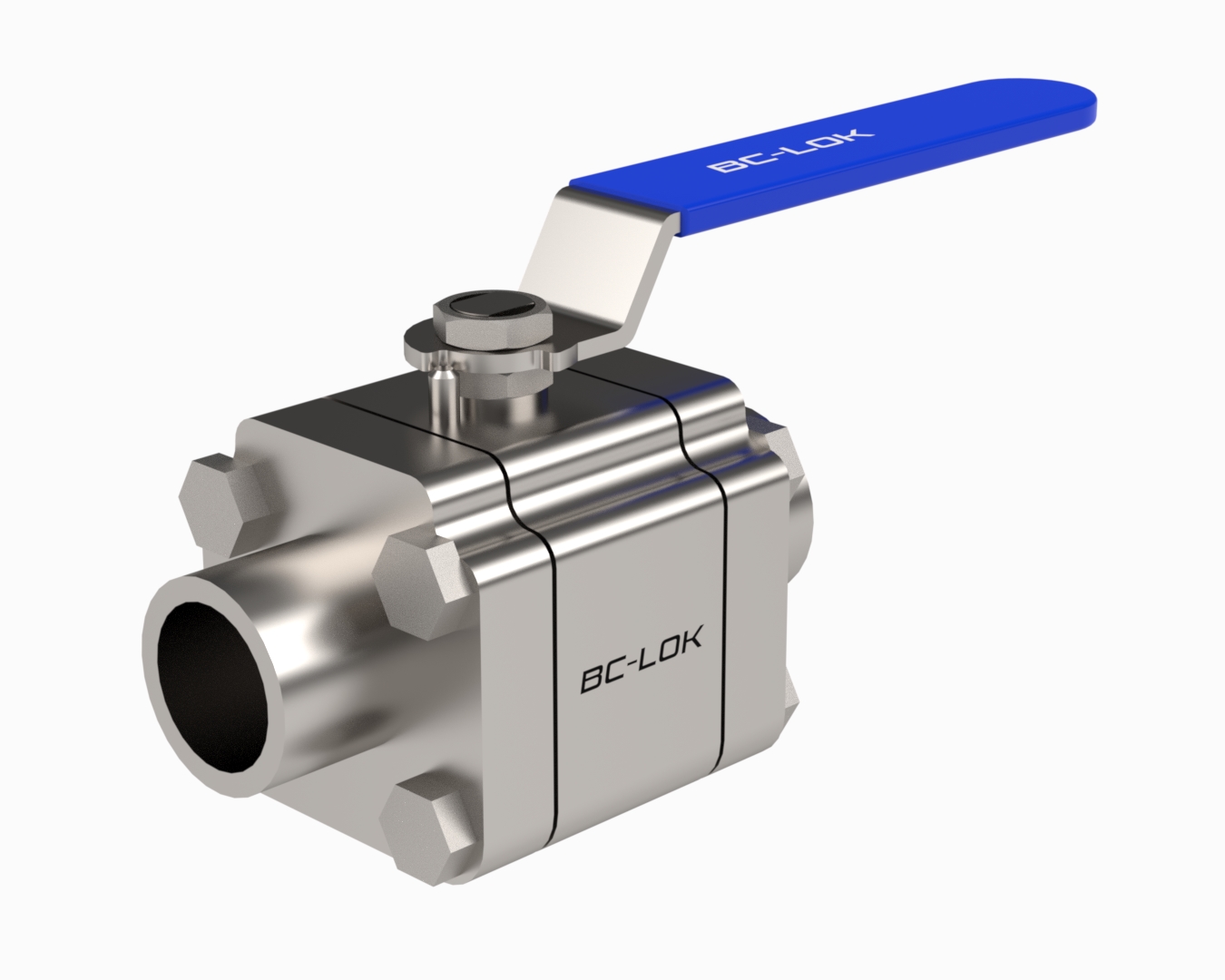

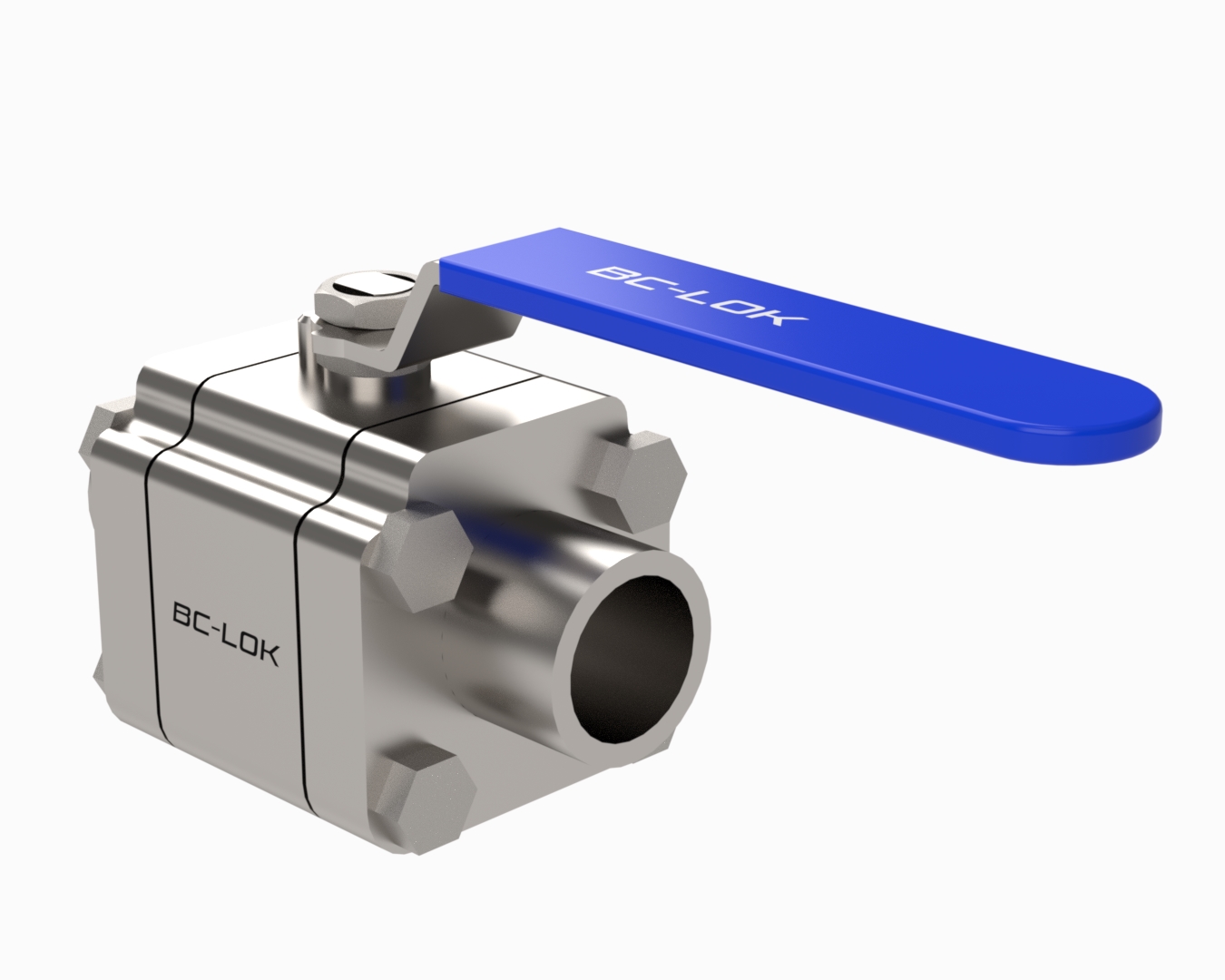

SB-VF3-FN2-7

Piece Forged Ball Valves

Descripción Técnica

Material:

316SS

Inlet or connection:

FEMALE NPT

Size:

1/8 ''

ORIFICIE:

0.28(7.1)

FLOW PATTERN:

Straight

CV:

3.8

Dimension inch.(mm)

Dimension B:

1.05(26.6)

Dimension C:

0.68(17.3)

Dimension D:

1.56(39.6)

Dimension E:

2.60(66.0)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Tipo de Conexión y Medida	Material	Orificio en (mm)	TYPE_P1	Dimension, in. (mm)
					A	B	C	D	E
SB-VF3-FN2-7	1/8 FEMALE NPT	316SS	0.28(7.1)	1/8 FEMALE NPT	2.09(53.2)	1.05(26.6)	0.68(17.3)	1.56(39.6)	2.60(66.0)

Descripción Técnica

Material:

316SS

Conexión P1:

FEMALE NPT

Tamaño P1:

1/8 ''

Dimension, in. (mm)
