SB-UR-M38-M30

{Fitting type} of stainless steel 316SS, Metric 38 x Metric 30

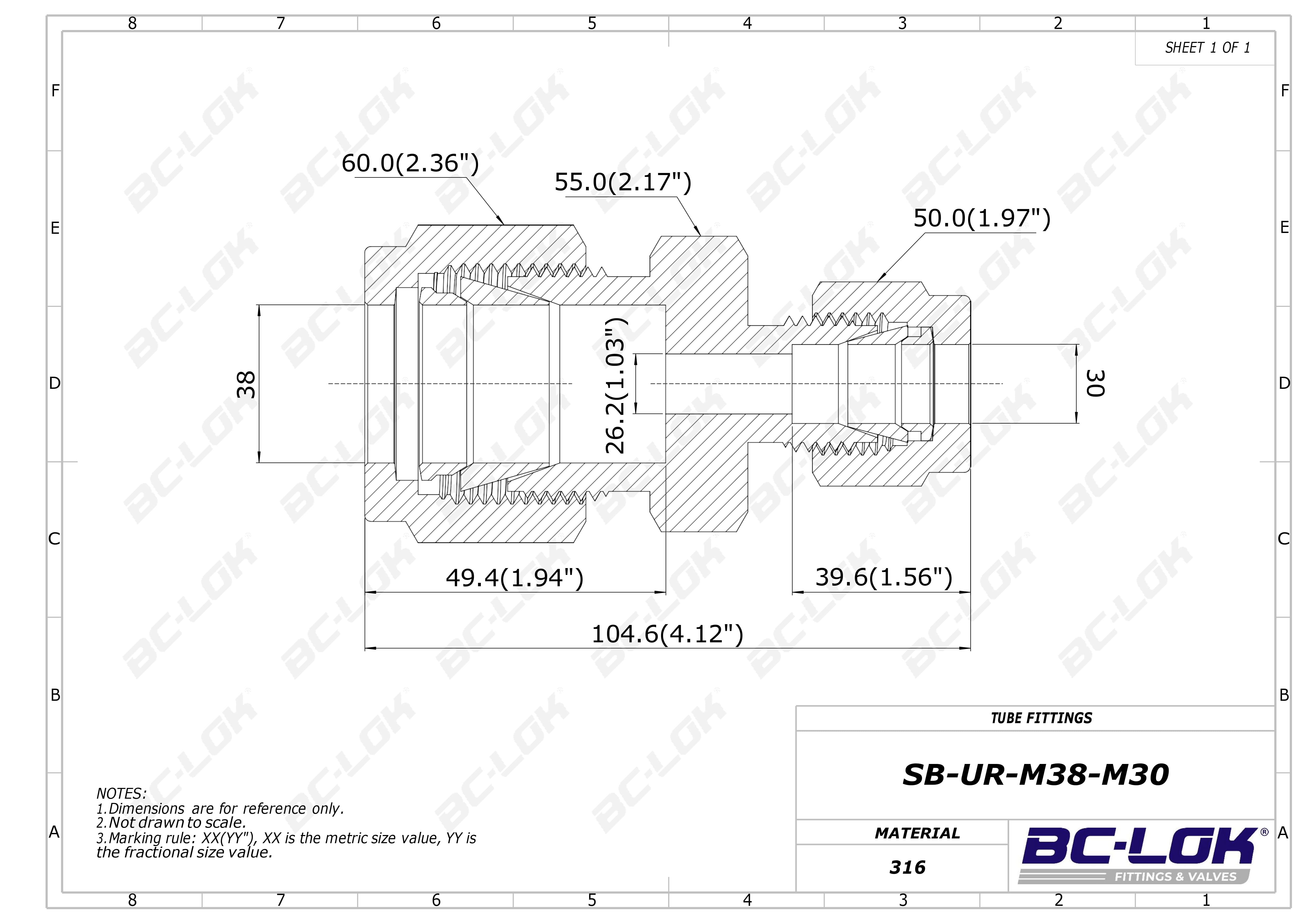

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada Tx:

Metric

Medida T:

38 mm

Medida Tx:

30 mm

Dimension inch.(mm)

Dimension C:

49.4(1.94)

Dimension D:

60.0(2.36)

Dimension ⌀E:

26.2(1.03)

Dimension F:

55.0(2.17)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	C	D	E	F	L	Cx	Dx
SB-UR-M38-M30	316SS	38 Metric	30 Metric	49.4(1.94)	60.0(2.36)	26.2(1.03)	55.0(2.17)	104.6(4.12)	39.6(1.56)	50.0(1.97)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada Tx:

Metric

Medida T:

38 mm

Medida Tx:

30 mm

Dimension, in. (mm)

Dimension C:

49.4(1.94)

Dimension D:

60.0(2.36)

Dimension Dimension ⌀E:

26.2(1.03)

Dimension F:

55.0(2.17)

Dimension Cx:

39.6(1.56)

Dimension Dx:

50.0(1.97)
