SB-UR-M38-M25

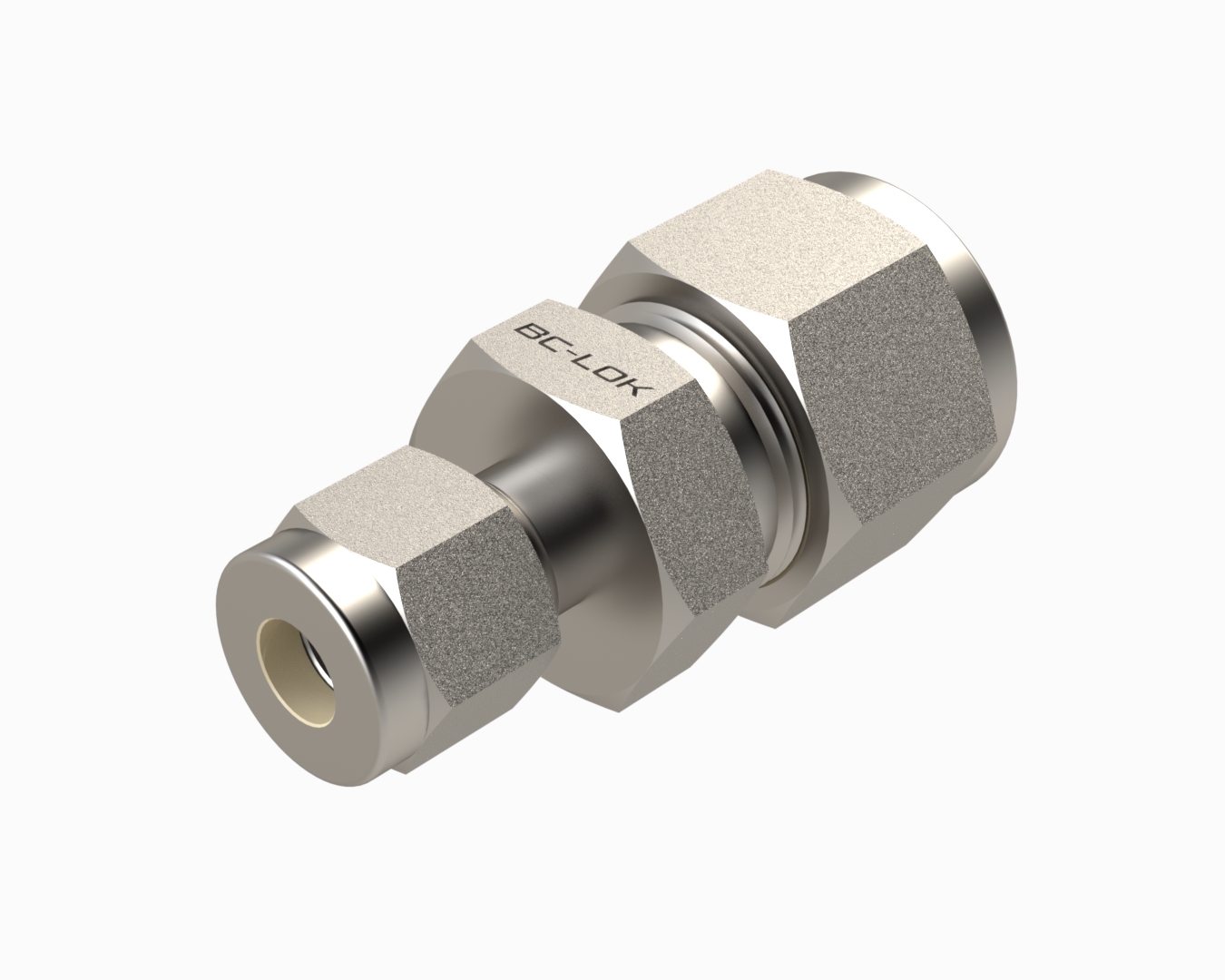

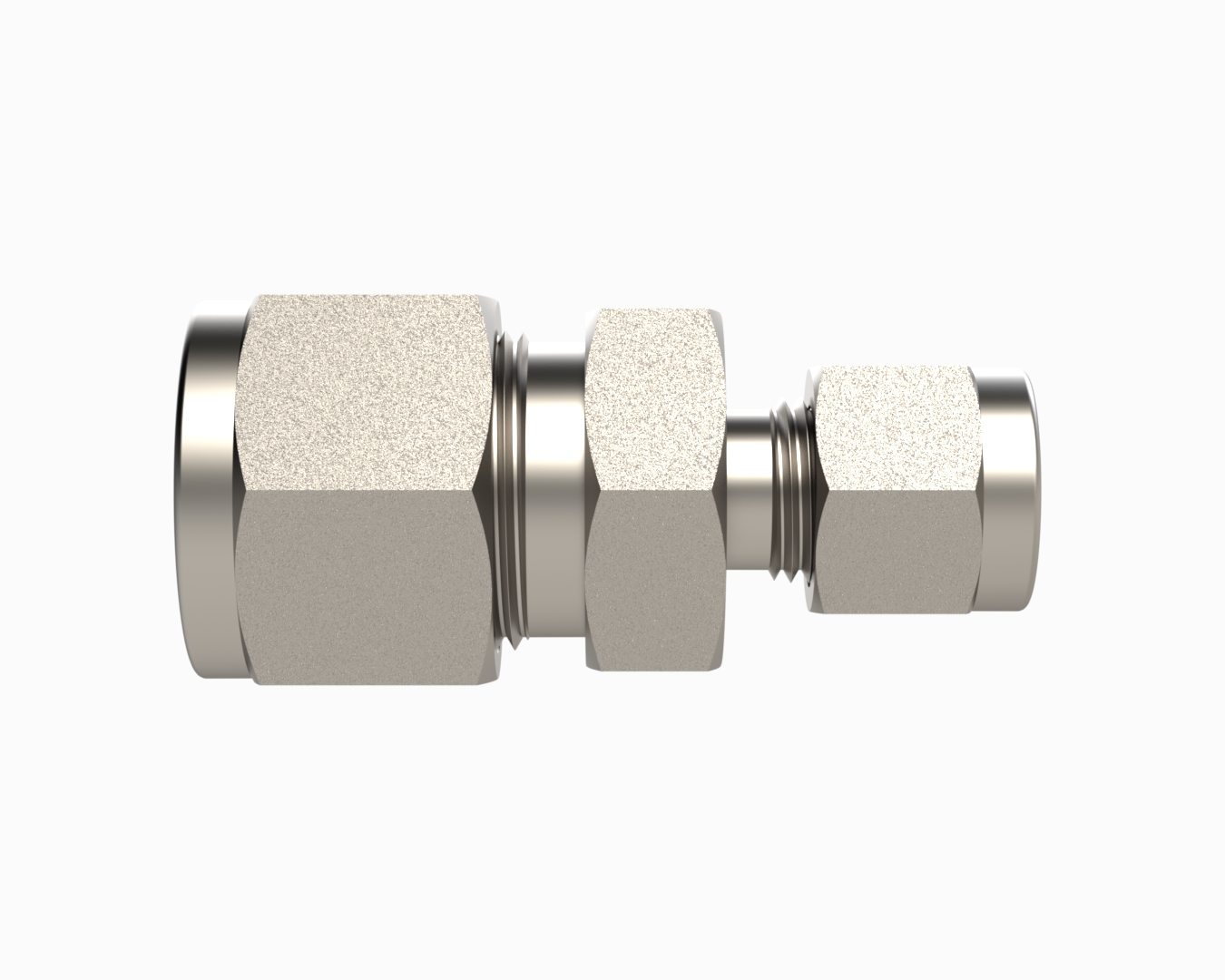

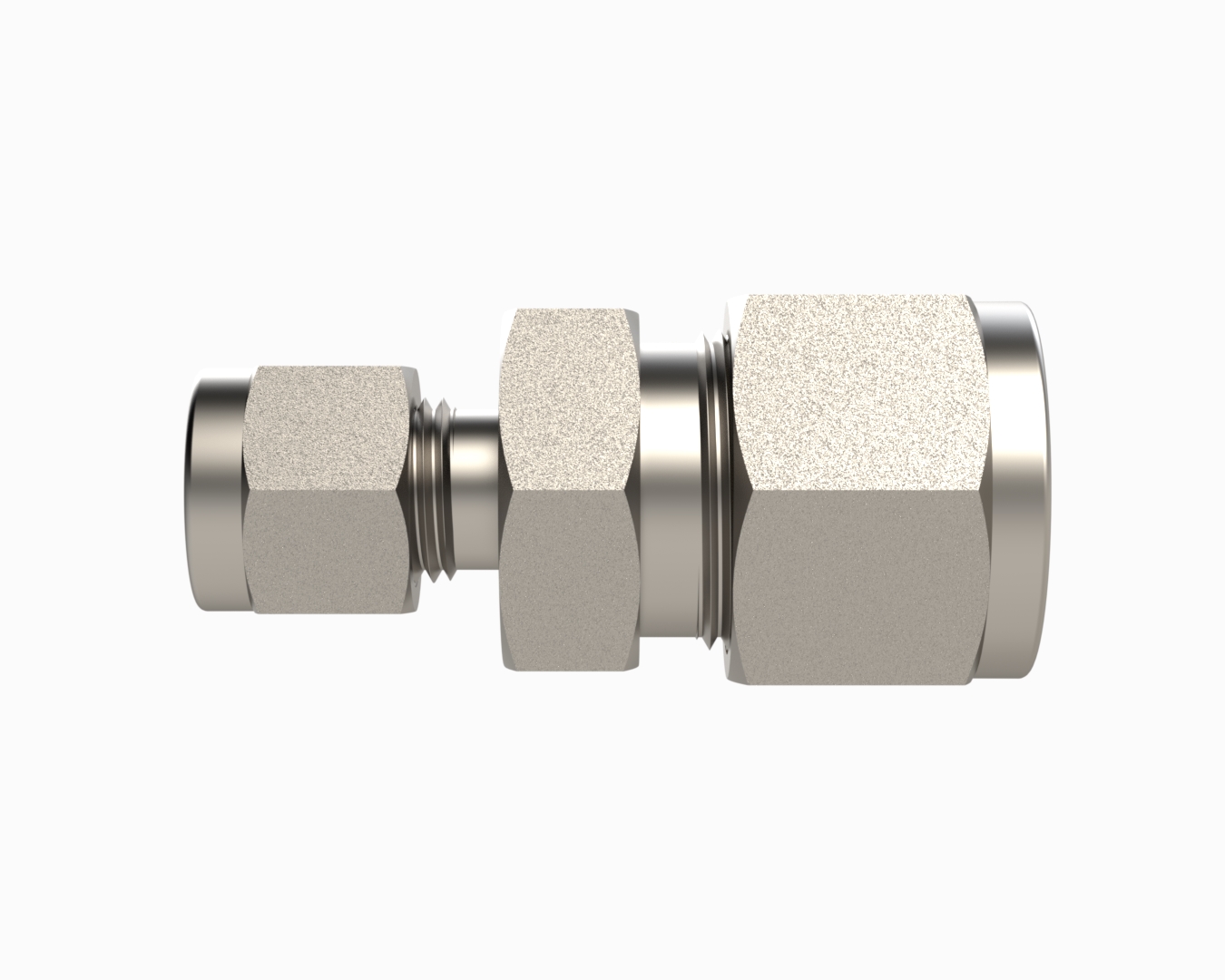

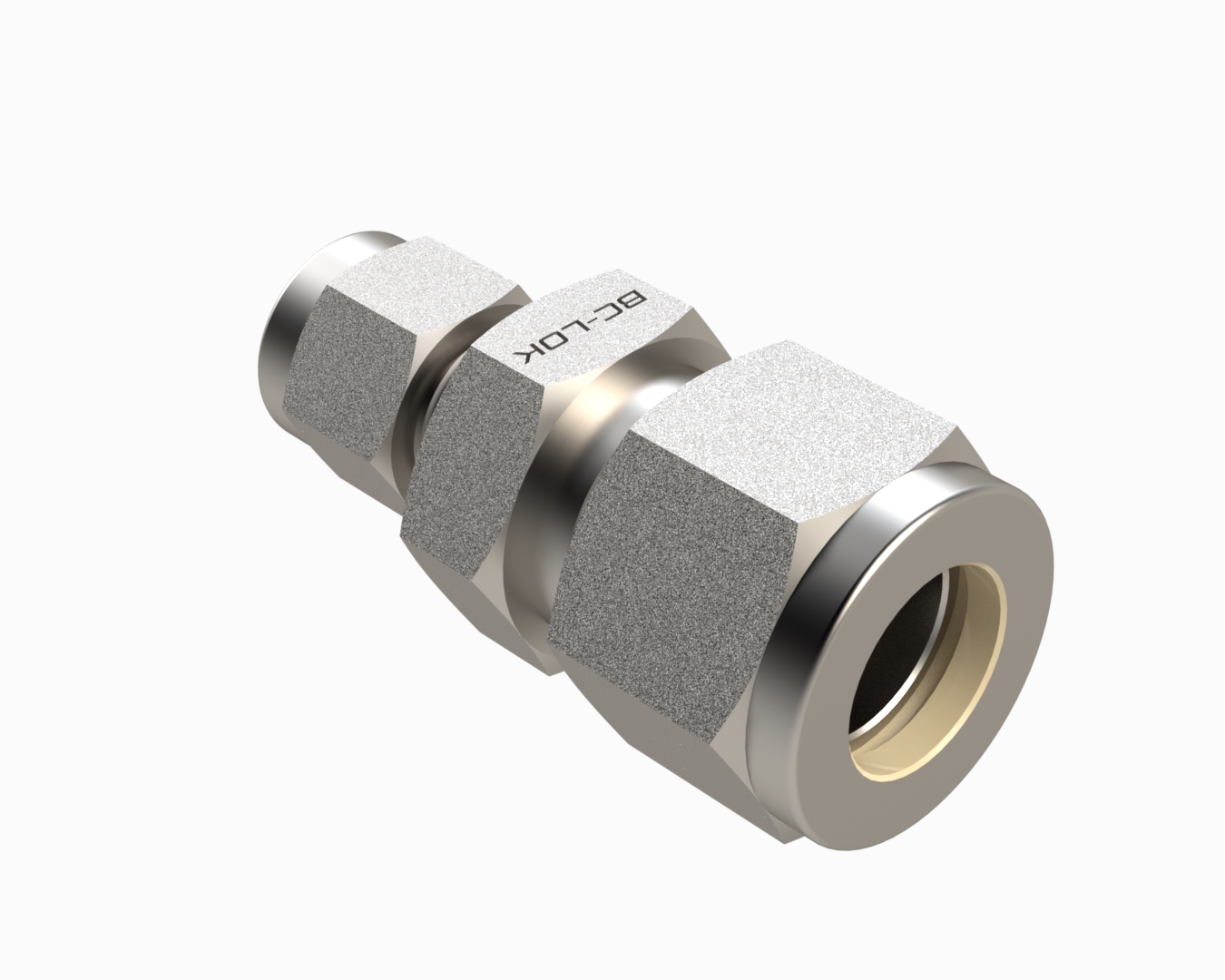

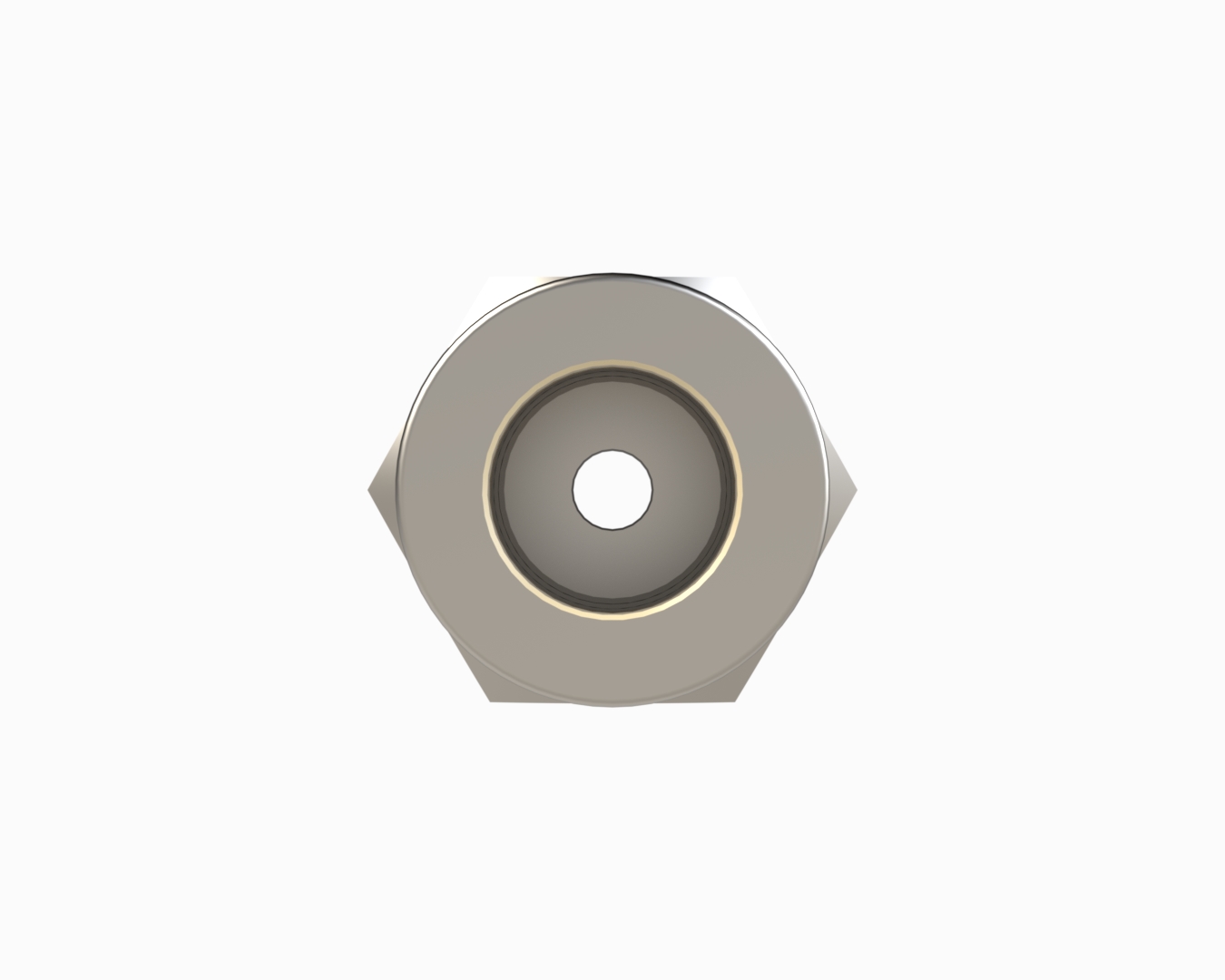

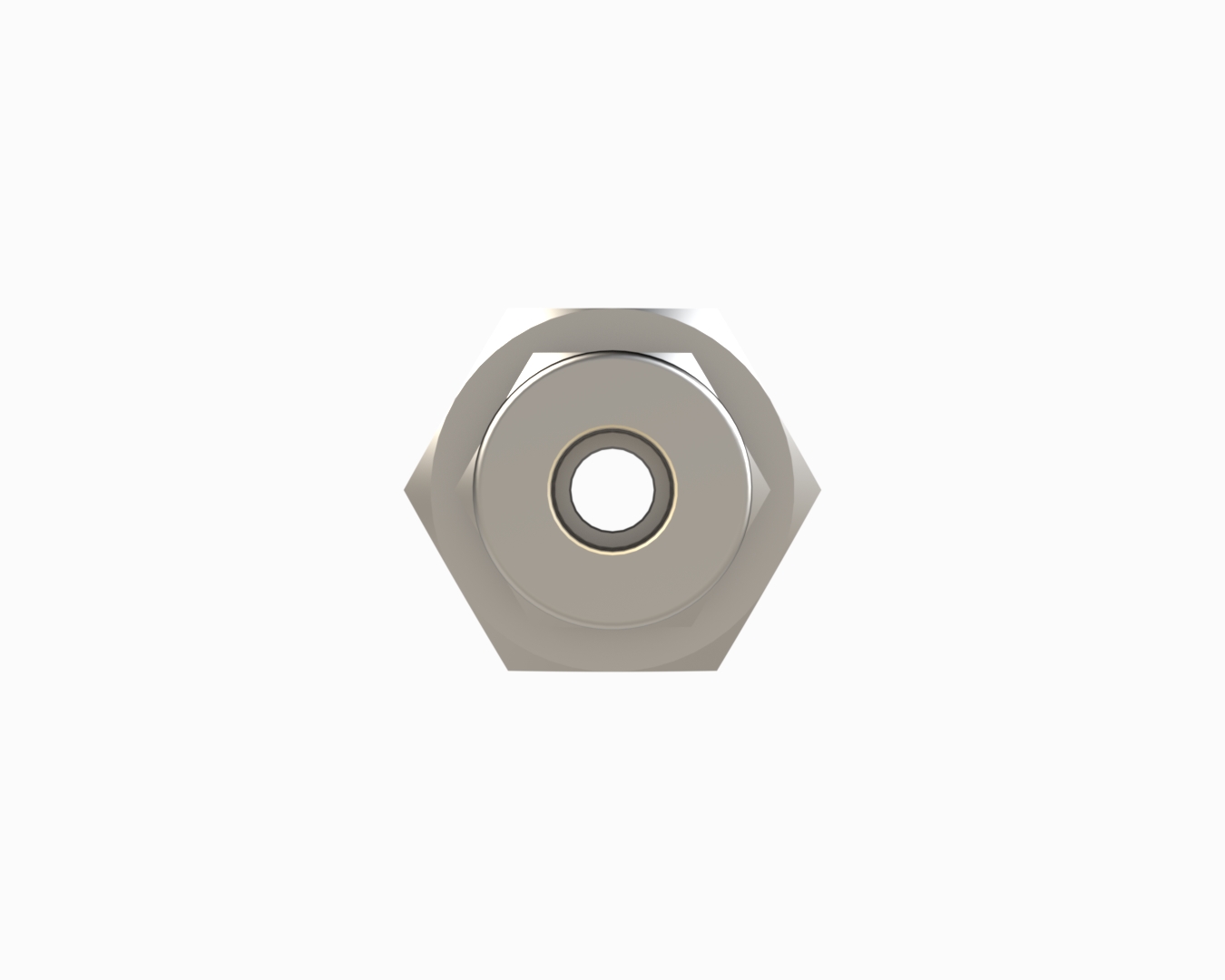

{Fitting type} of stainless steel 316SS, Metric 38 x Metric 25

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada Tx:

Metric

Medida T:

38 mm

Medida Tx:

25 mm

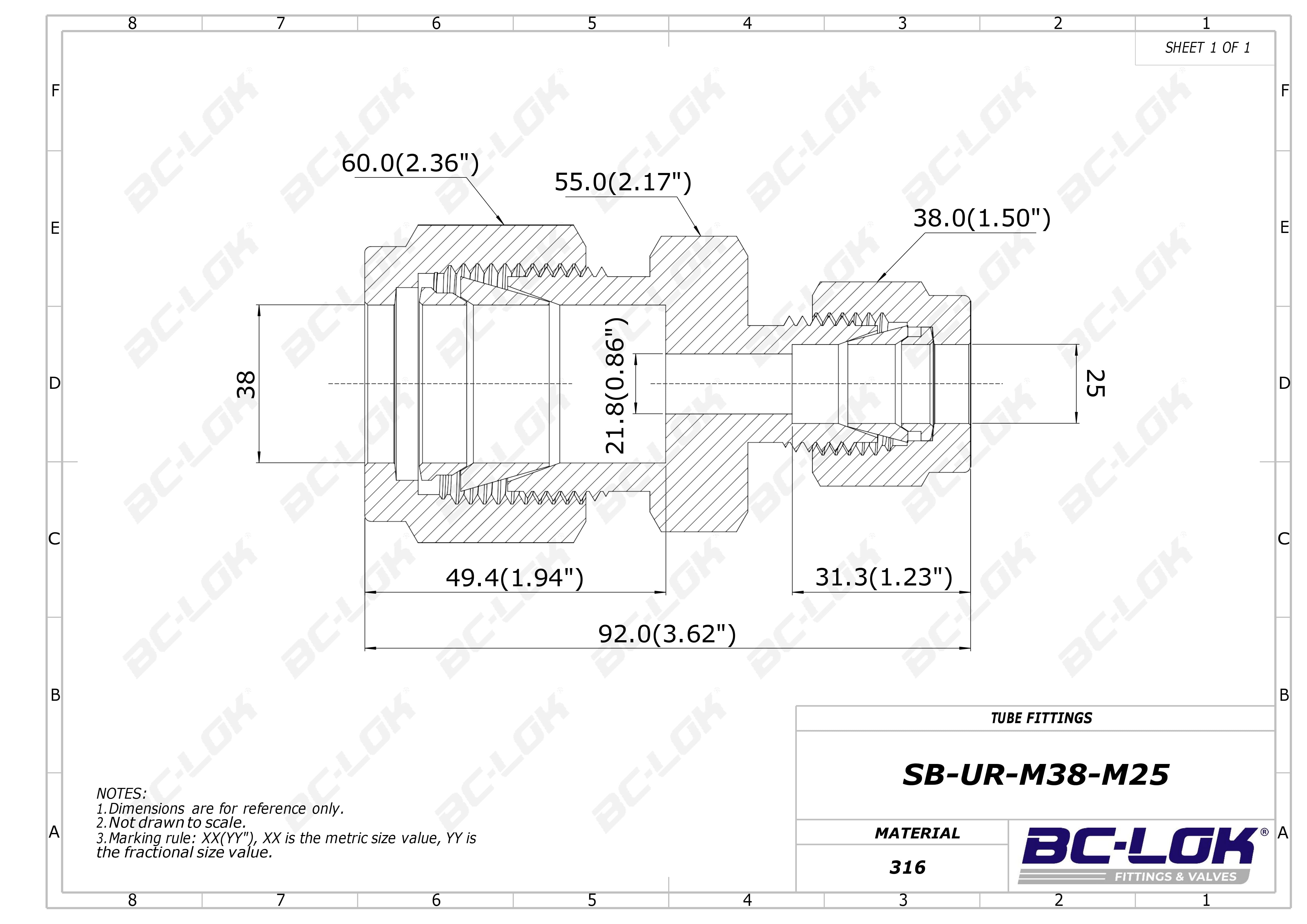

Dimension inch.(mm)

Dimension C:

49.4(1.94)

Dimension D:

60.0(2.36)

Dimension ⌀E:

21.8(0.86)

Dimension F:

55.0(2.17)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	C	D	E	F	L	Cx	Dx
SB-UR-M38-M25	316SS	38 Metric	25 Metric	49.4(1.94)	60.0(2.36)	21.8(0.86)	55.0(2.17)	92.0(3.62)	31.3(1.23)	38.0(1.50)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada Tx:

Metric

Medida T:

38 mm

Medida Tx:

25 mm

Dimension, in. (mm)

Dimension C:

49.4(1.94)

Dimension D:

60.0(2.36)

Dimension Dimension ⌀E:

21.8(0.86)

Dimension F:

55.0(2.17)

Dimension Cx:

31.3(1.23)

Dimension Dx:

38.0(1.50)
