SB-UR-M32-M25

{Fitting type} of stainless steel 316SS, Metric 32 x Metric 25

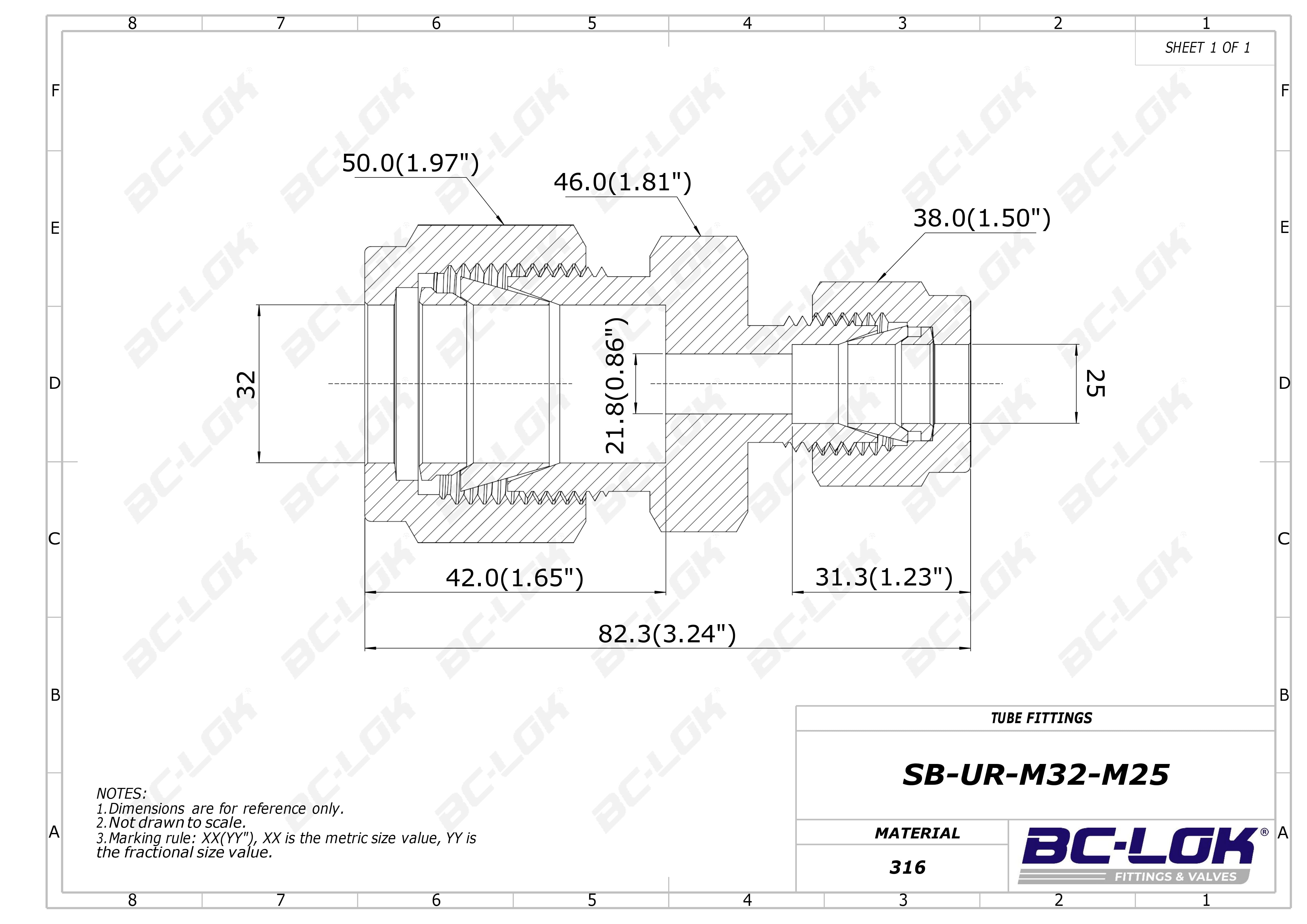

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada Tx:

Metric

Medida T:

32 mm

Medida Tx:

25 mm

Dimension inch.(mm)

Dimension C:

42.0(1.65)

Dimension D:

50.0(1.97)

Dimension ⌀E:

21.8(0.86)

Dimension F:

46.0(1.81)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	C	D	E	F	L	Cx	Dx
SB-UR-M32-M25	316SS	32 Metric	25 Metric	42.0(1.65)	50.0(1.97)	21.8(0.86)	46.0(1.81)	82.3(3.24)	31.3(1.23)	38.0(1.50)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada Tx:

Metric

Medida T:

32 mm

Medida Tx:

25 mm

Dimension, in. (mm)

Dimension C:

42.0(1.65)

Dimension D:

50.0(1.97)

Dimension Dimension ⌀E:

21.8(0.86)

Dimension F:

46.0(1.81)

Dimension Cx:

31.3(1.23)

Dimension Dx:

38.0(1.50)
