SB-UR-M32-M20

{Fitting type} of stainless steel 316SS, Metric 32 x Metric 20

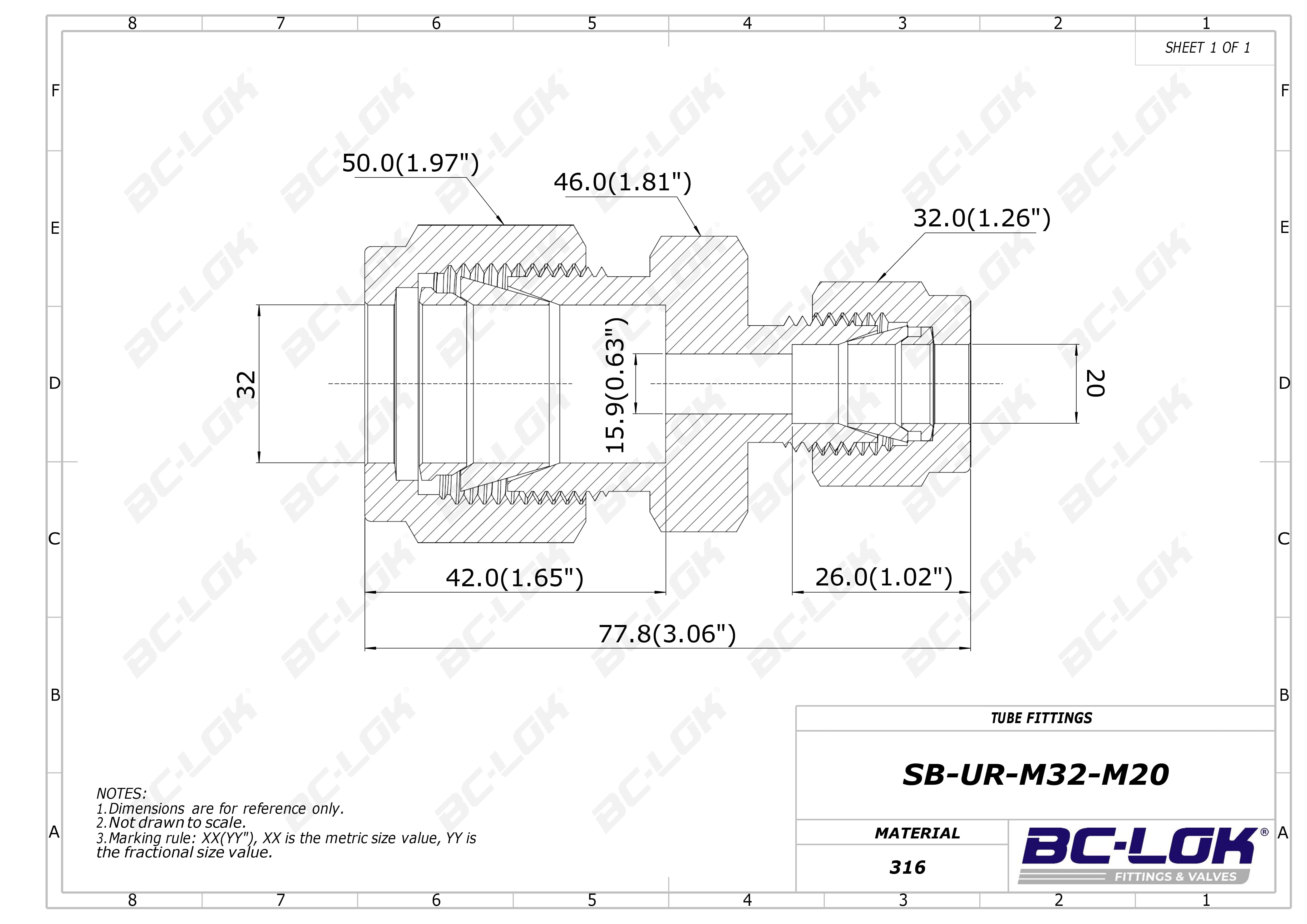

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada Tx:

Metric

Medida T:

32 mm

Medida Tx:

20 mm

Dimension inch.(mm)

Dimension C:

42.0(1.65)

Dimension D:

50.0(1.97)

Dimension ⌀E:

15.9(0.63)

Dimension F:

46.0(1.81)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	C	D	E	F	L	Cx	Dx
SB-UR-M32-M20	316SS	32 Metric	20 Metric	42.0(1.65)	50.0(1.97)	15.9(0.63)	46.0(1.81)	77.8(3.06)	26.0(1.02)	32.0(1.26)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada Tx:

Metric

Medida T:

32 mm

Medida Tx:

20 mm

Dimension, in. (mm)

Dimension C:

42.0(1.65)

Dimension D:

50.0(1.97)

Dimension Dimension ⌀E:

15.9(0.63)

Dimension F:

46.0(1.81)

Dimension Cx:

26.0(1.02)

Dimension Dx:

32.0(1.26)
