SB-UR-M25-M20

{Fitting type} of stainless steel 316SS, Metric 25 x Metric 20

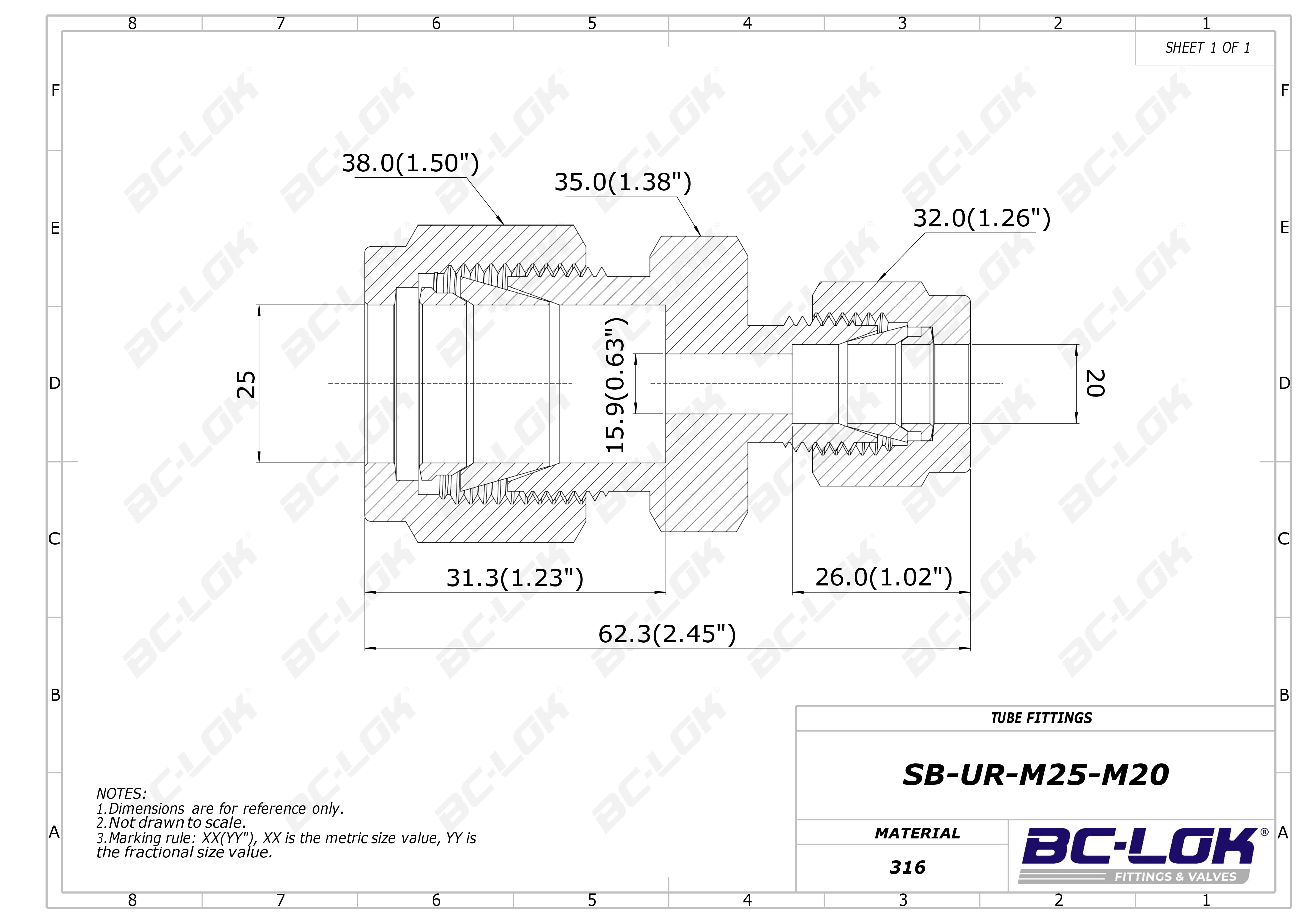

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada Tx:

Metric

Medida T:

25 mm

Medida Tx:

20 mm

Dimension inch.(mm)

Dimension C:

31.3(1.23)

Dimension D:

38.0(1.50)

Dimension ⌀E:

15.9(0.63)

Dimension F:

35.0(1.38)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	C	D	E	F	L	Cx	Dx
SB-UR-M25-M20	316SS	25 Metric	20 Metric	31.3(1.23)	38.0(1.50)	15.9(0.63)	35.0(1.38)	62.3(2.45)	26.0(1.02)	32.0(1.26)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada Tx:

Metric

Medida T:

25 mm

Medida Tx:

20 mm

Dimension, in. (mm)

Dimension C:

31.3(1.23)

Dimension D:

38.0(1.50)

Dimension Dimension ⌀E:

15.9(0.63)

Dimension F:

35.0(1.38)

Dimension Cx:

26.0(1.02)

Dimension Dx:

32.0(1.26)
