SB-UR-F6-F4

{Fitting type} of stainless steel 316SS, Fractional 3/8 x Fractional 1/4

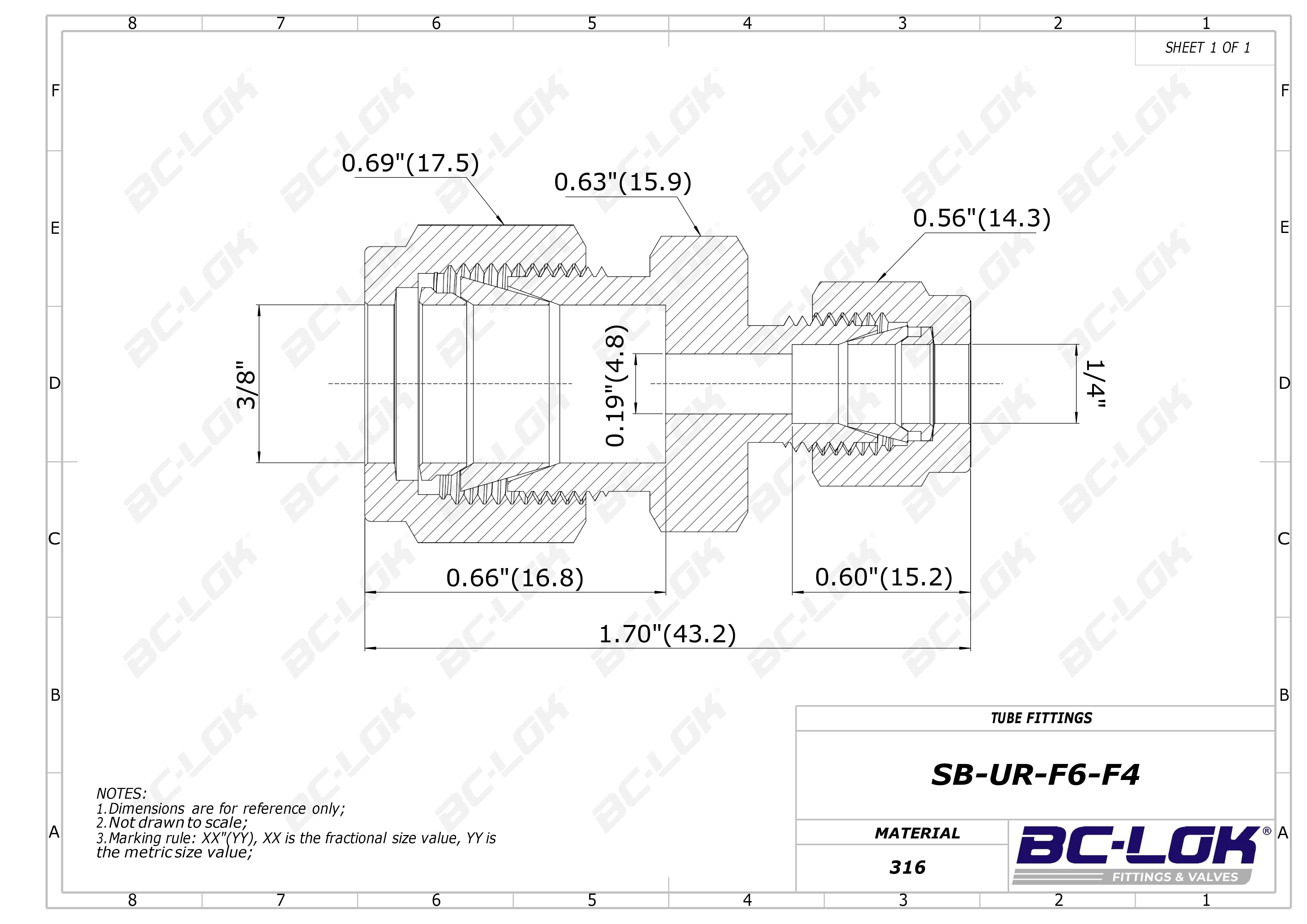

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada Tx:

Fractional

Medida T:

3/8 ''

Medida Tx:

1/4 ''

Dimension inch.(mm)

Dimension C:

0.66(16.8)

Dimension D:

0.69(17.5)

Dimension ⌀E:

0.19(4.8)

Dimension F:

0.63(15.9)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	C	D	E	F	L	Cx	Dx
SB-UR-F6-F4	316SS	3/8 Fractional	1/4 Fractional	0.66(16.8)	0.69(17.5)	0.19(4.8)	0.63(15.9)	1.70(43.2)	0.60(15.2)	0.56(14.3)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada Tx:

Fractional

Medida T:

3/8 ''

Medida Tx:

1/4 ''

Dimension, in. (mm)

Dimension C:

0.66(16.8)

Dimension D:

0.69(17.5)

Dimension Dimension ⌀E:

0.19(4.8)

Dimension F:

0.63(15.9)

Dimension Cx:

0.60(15.2)

Dimension Dx:

0.56(14.3)
