SB-UR-F5-F2

{Fitting type} of stainless steel 316SS, Fractional 5/16 x Fractional 1/8

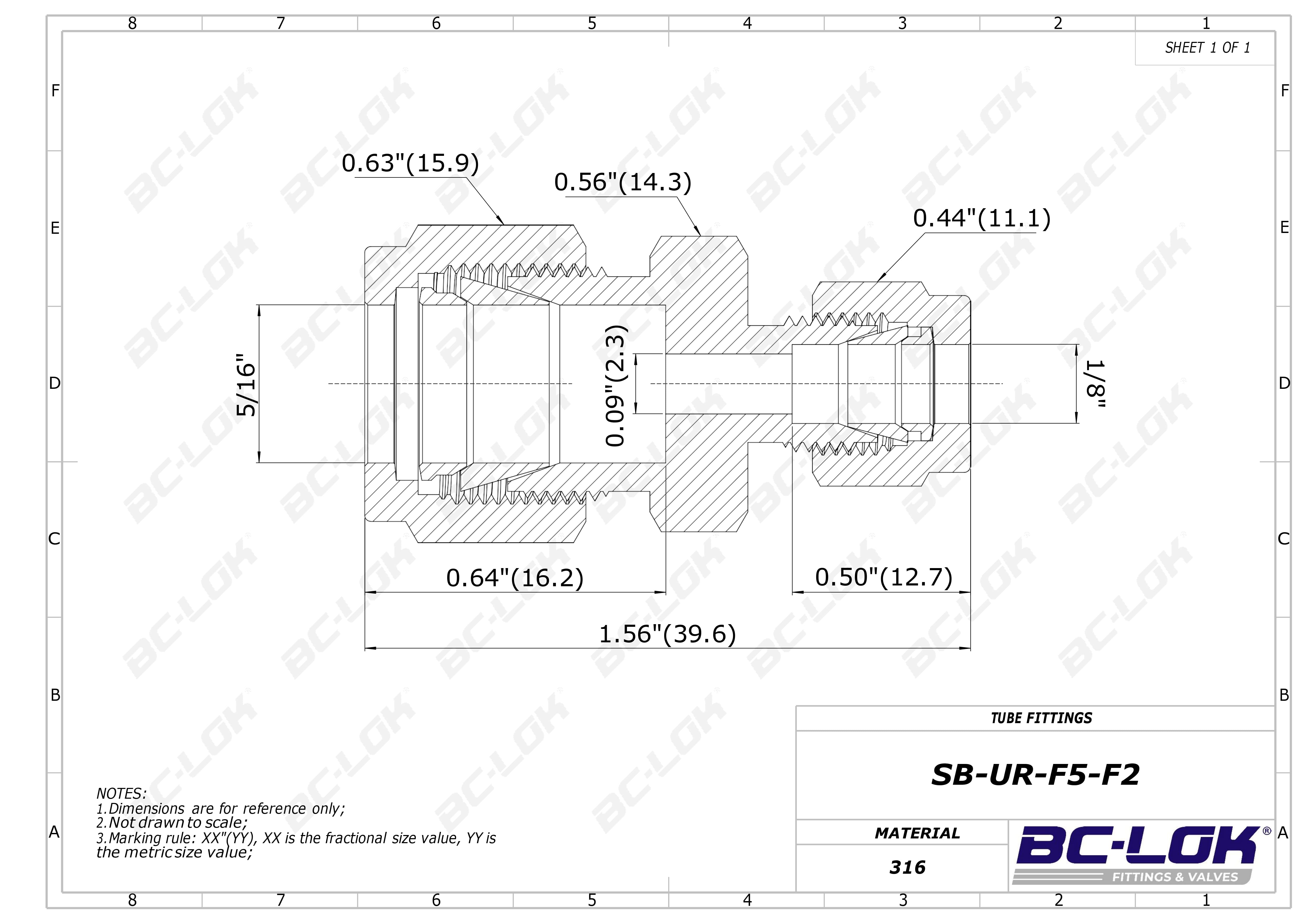

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada Tx:

Fractional

Medida T:

5/16 ''

Medida Tx:

1/8 ''

Dimension inch.(mm)

Dimension C:

0.64(16.2)

Dimension D:

0.63(15.9)

Dimension ⌀E:

0.09(2.3)

Dimension F:

0.56(14.3)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	C	D	E	F	L	Cx	Dx
SB-UR-F5-F2	316SS	5/16 Fractional	1/8 Fractional	0.64(16.2)	0.63(15.9)	0.09(2.3)	0.56(14.3)	1.56(39.6)	0.50(12.7)	0.44(11.1)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada Tx:

Fractional

Medida T:

5/16 ''

Medida Tx:

1/8 ''

Dimension, in. (mm)

Dimension C:

0.64(16.2)

Dimension D:

0.63(15.9)

Dimension Dimension ⌀E:

0.09(2.3)

Dimension F:

0.56(14.3)

Dimension Cx:

0.50(12.7)

Dimension Dx:

0.44(11.1)
