SB-UR-F4-F2

{Fitting type} of stainless steel 316SS, Fractional 1/4 x Fractional 1/8

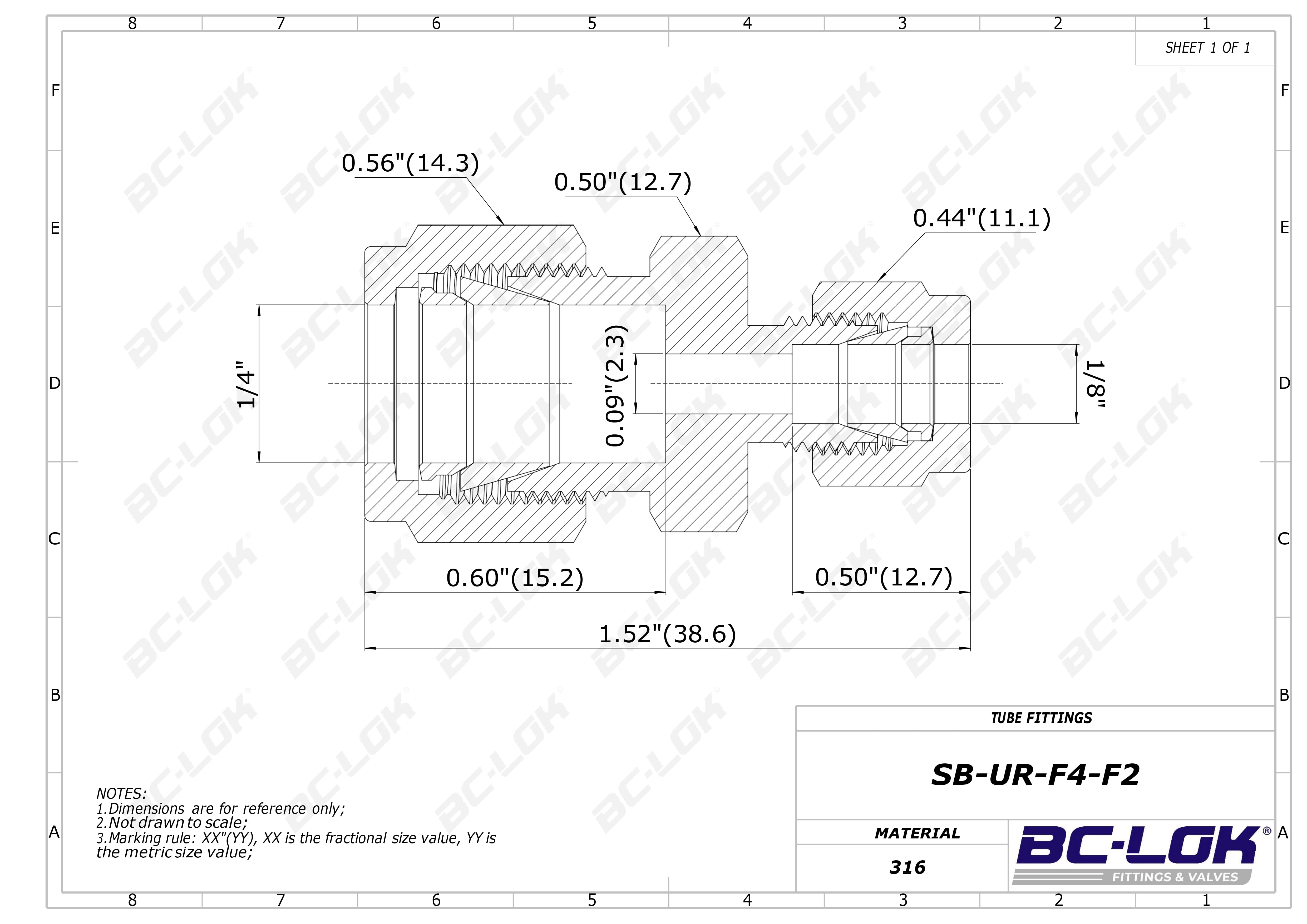

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada Tx:

Fractional

Medida T:

1/4 ''

Medida Tx:

1/8 ''

Dimension inch.(mm)

Dimension C:

0.60(15.2)

Dimension D:

0.56(14.3)

Dimension ⌀E:

0.09(2.3)

Dimension F:

0.50(12.7)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	C	D	E	F	L	Cx	Dx
SB-UR-F4-F2	316SS	1/4 Fractional	1/8 Fractional	0.60(15.2)	0.56(14.3)	0.09(2.3)	0.50(12.7)	1.52(38.6)	0.50(12.7)	0.44(11.1)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada Tx:

Fractional

Medida T:

1/4 ''

Medida Tx:

1/8 ''

Dimension, in. (mm)

Dimension C:

0.60(15.2)

Dimension D:

0.56(14.3)

Dimension Dimension ⌀E:

0.09(2.3)

Dimension F:

0.50(12.7)

Dimension Cx:

0.50(12.7)

Dimension Dx:

0.44(11.1)
