SB-U-M8

{Fitting type} of stainless steel 316SS, Metric 8

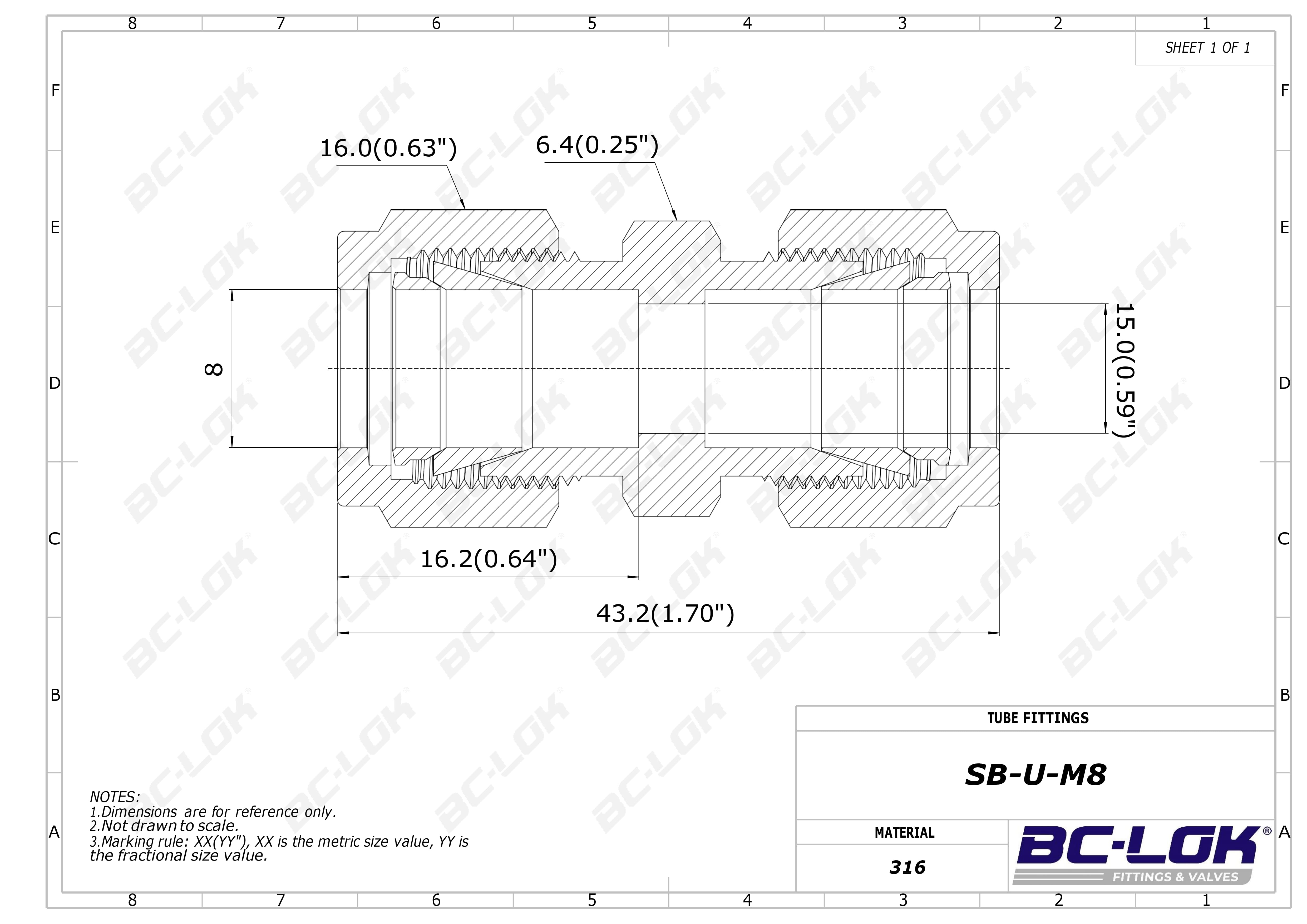

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

8 mm

Dimension inch.(mm)

Dimension C:

16.2(0.64)

Dimension D:

16.0(0.63)

Dimension ⌀E:

15.0(0.59)

Dimension F:

6.4(0.25)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	Dimension, in. (mm)
Codigo	Material	TYPE_P1	C	D	E	F	L
SB-U-M8	316SS	8 Metric	16.2(0.64)	16.0(0.63)	15.0(0.59)	6.4(0.25)	43.2(1.70)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

8 mm

Dimension, in. (mm)

Dimension C:

16.2(0.64)

Dimension D:

16.0(0.63)

Dimension Dimension ⌀E:

15.0(0.59)

Dimension F:

6.4(0.25)
