SB-U-M50

{Fitting type} of stainless steel 316SS, Metric 50

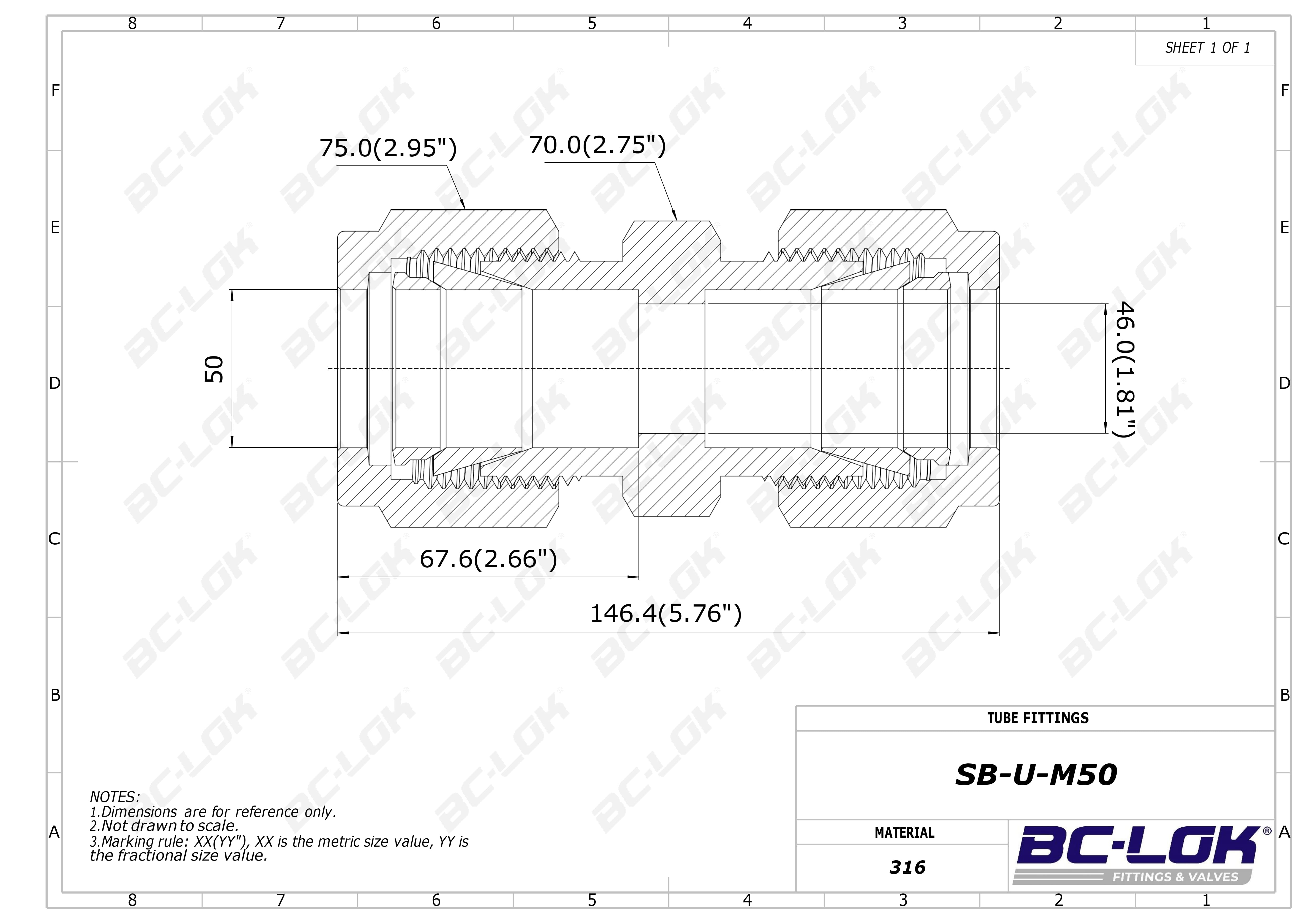

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

50 mm

Dimension inch.(mm)

Dimension C:

67.6(2.66)

Dimension D:

75.0(2.95)

Dimension ⌀E:

46.0(1.81)

Dimension F:

70.0(2.75)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	Dimension, in. (mm)
Codigo	Material	TYPE_P1	C	D	E	F	L
SB-U-M50	316SS	50 Metric	67.6(2.66)	75.0(2.95)	46.0(1.81)	70.0(2.75)	146.4(5.76)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

50 mm

Dimension, in. (mm)

Dimension C:

67.6(2.66)

Dimension D:

75.0(2.95)

Dimension Dimension ⌀E:

46.0(1.81)

Dimension F:

70.0(2.75)
