SB-U-M4

{Fitting type} of stainless steel 316SS, Metric 4

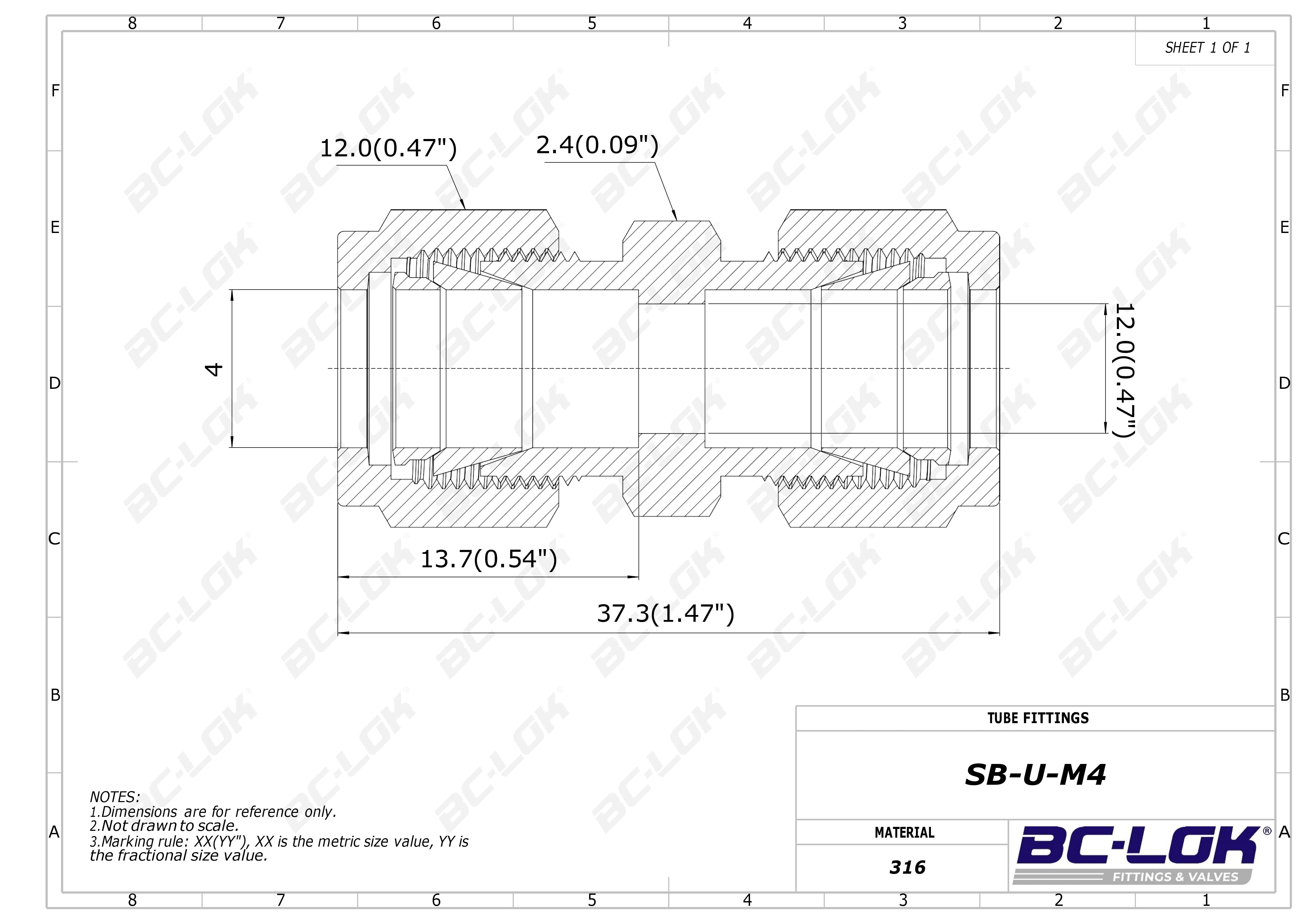

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

4 mm

Dimension inch.(mm)

Dimension C:

13.7(0.54)

Dimension D:

12.0(0.47)

Dimension ⌀E:

12.0(0.47)

Dimension F:

2.4(0.09)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	Dimension, in. (mm)
Codigo	Material	TYPE_P1	C	D	E	F	L
SB-U-M4	316SS	4 Metric	13.7(0.54)	12.0(0.47)	12.0(0.47)	2.4(0.09)	37.3(1.47)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

4 mm

Dimension, in. (mm)

Dimension C:

13.7(0.54)

Dimension D:

12.0(0.47)

Dimension Dimension ⌀E:

12.0(0.47)

Dimension F:

2.4(0.09)
