SB-U-M38

{Fitting type} of stainless steel 316SS, Metric 38

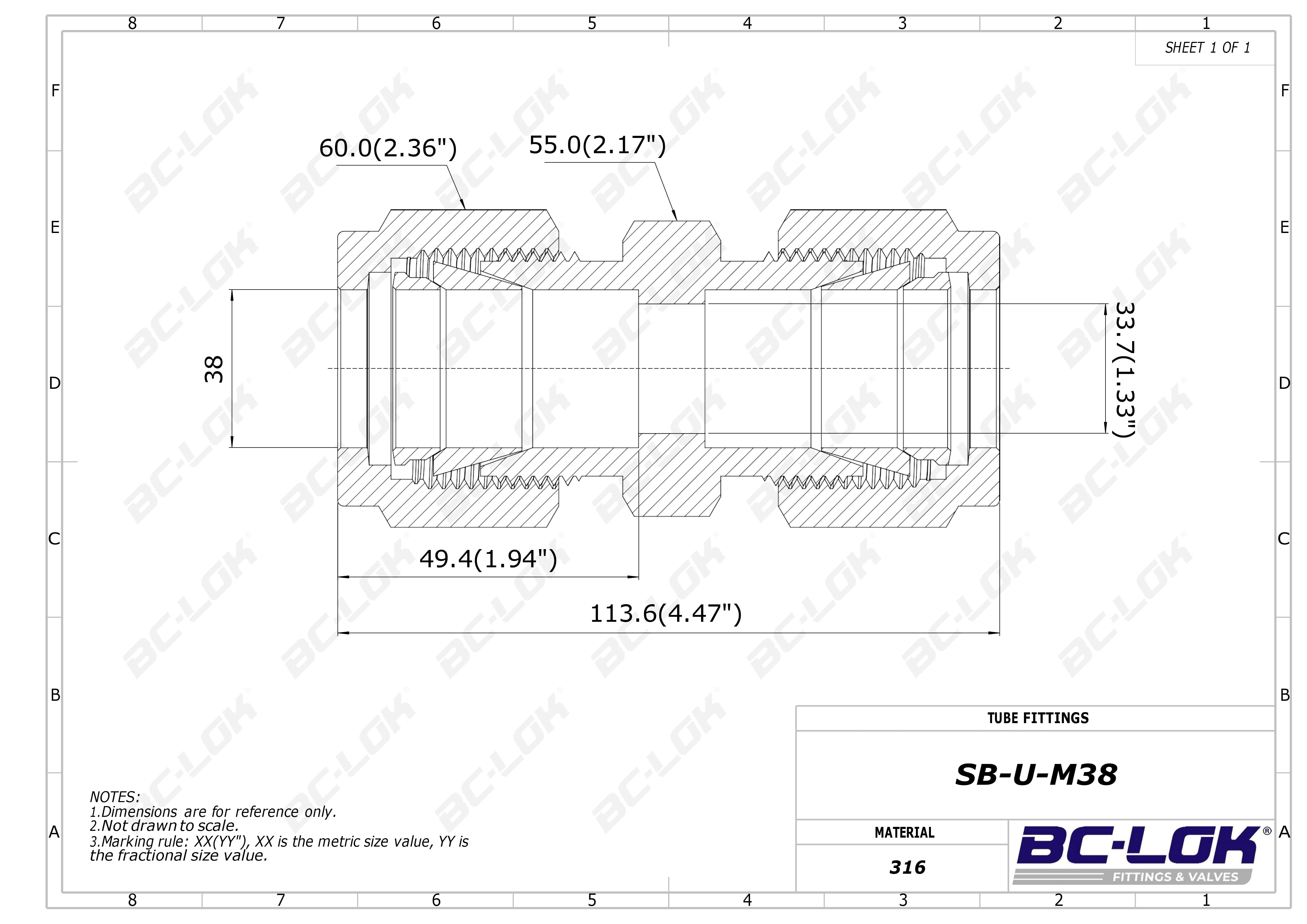

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

38 mm

Dimension inch.(mm)

Dimension C:

49.4(1.94)

Dimension D:

60.0(2.36)

Dimension ⌀E:

33.7(1.33)

Dimension F:

55.0(2.17)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	Dimension, in. (mm)
Codigo	Material	TYPE_P1	C	D	E	F	L
SB-U-M38	316SS	38 Metric	49.4(1.94)	60.0(2.36)	33.7(1.33)	55.0(2.17)	113.6(4.47)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

38 mm

Dimension, in. (mm)

Dimension C:

49.4(1.94)

Dimension D:

60.0(2.36)

Dimension Dimension ⌀E:

33.7(1.33)

Dimension F:

55.0(2.17)
