SB-U-M28

{Fitting type} of stainless steel 316SS, Metric 28

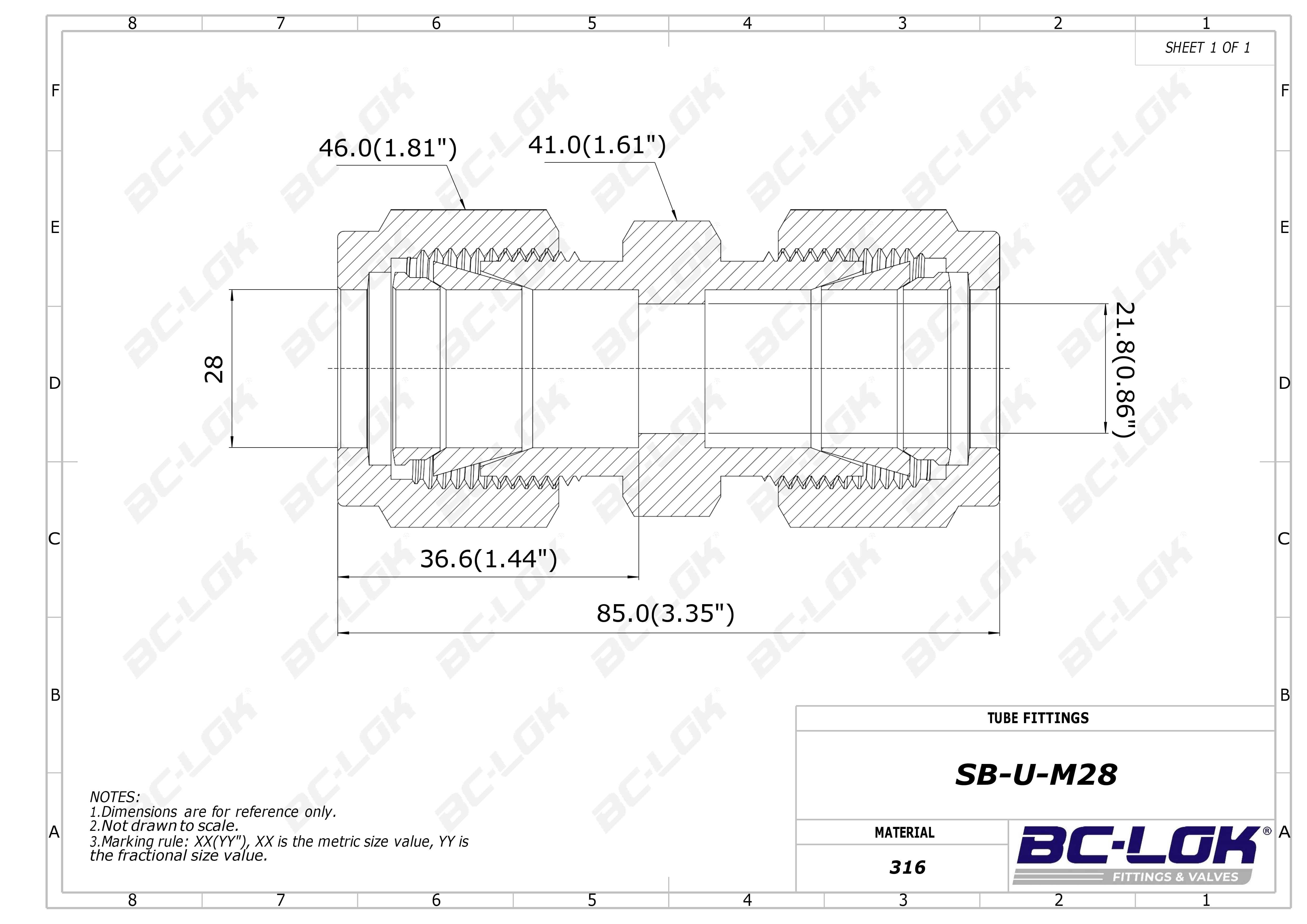

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

28 mm

Dimension inch.(mm)

Dimension C:

36.6(1.44)

Dimension D:

46.0(1.81)

Dimension ⌀E:

21.8(0.86)

Dimension F:

41.0(1.61)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	Dimension, in. (mm)
Codigo	Material	TYPE_P1	C	D	E	F	L
SB-U-M28	316SS	28 Metric	36.6(1.44)	46.0(1.81)	21.8(0.86)	41.0(1.61)	85.0(3.35)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

28 mm

Dimension, in. (mm)

Dimension C:

36.6(1.44)

Dimension D:

46.0(1.81)

Dimension Dimension ⌀E:

21.8(0.86)

Dimension F:

41.0(1.61)
