SB-U-M20

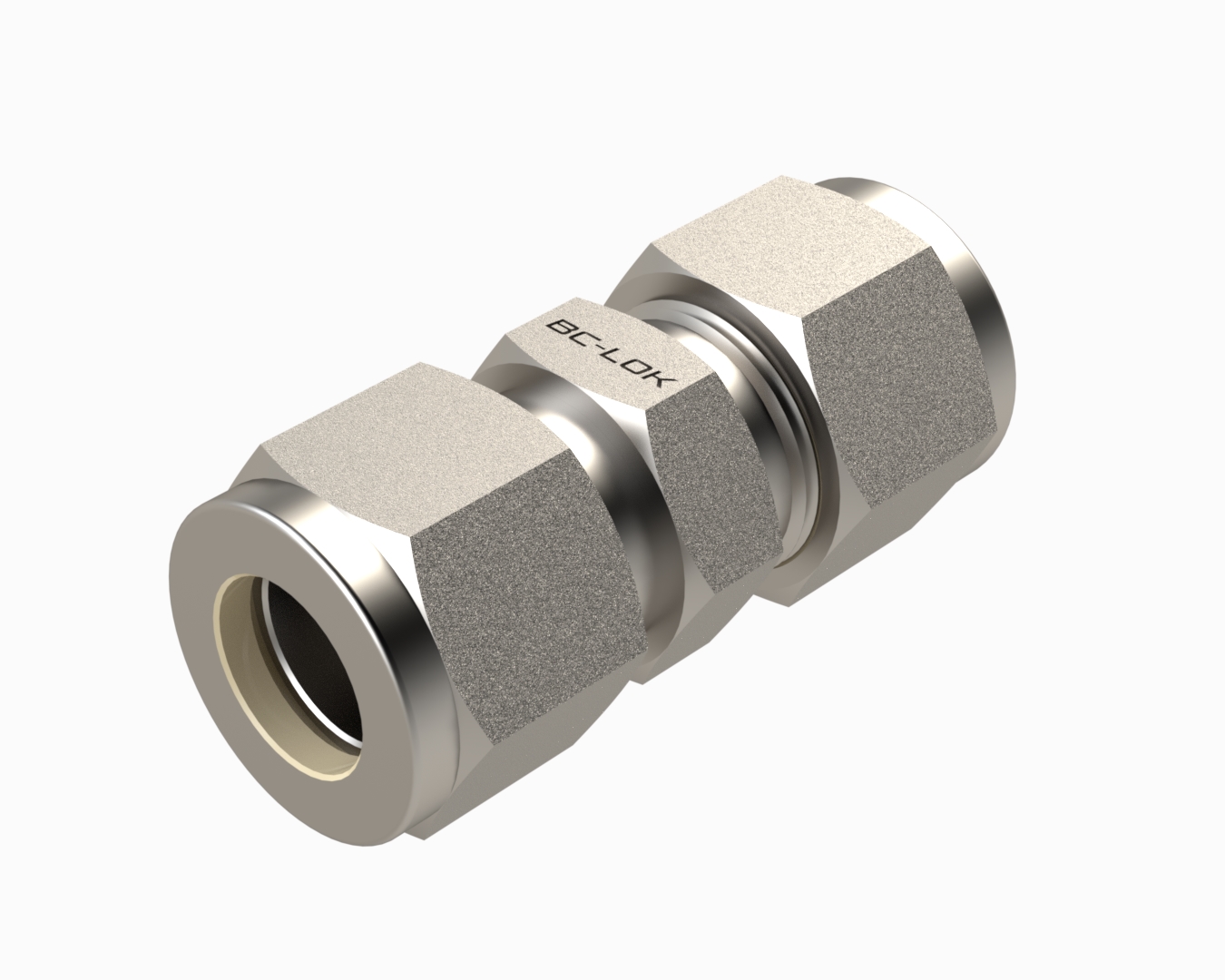

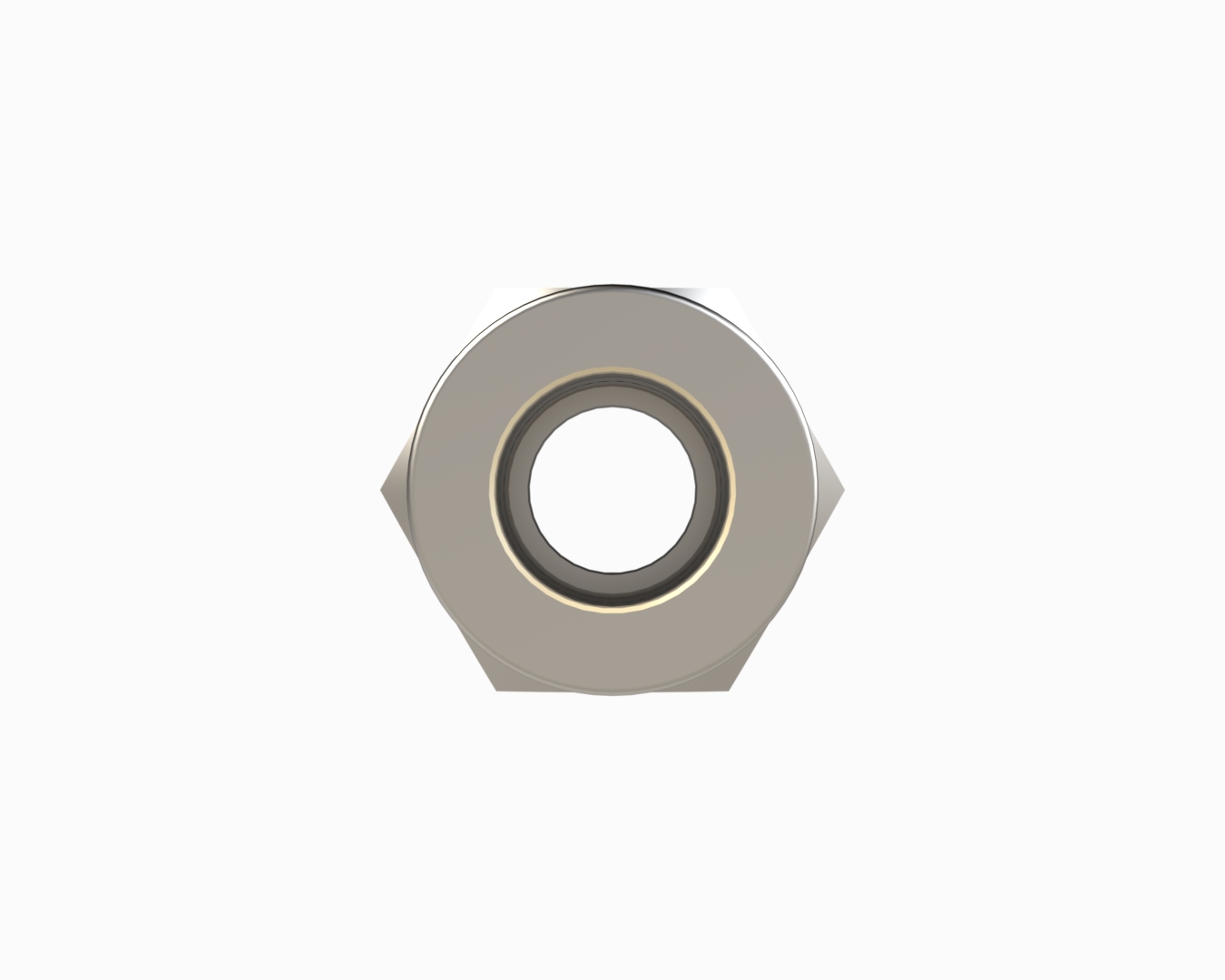

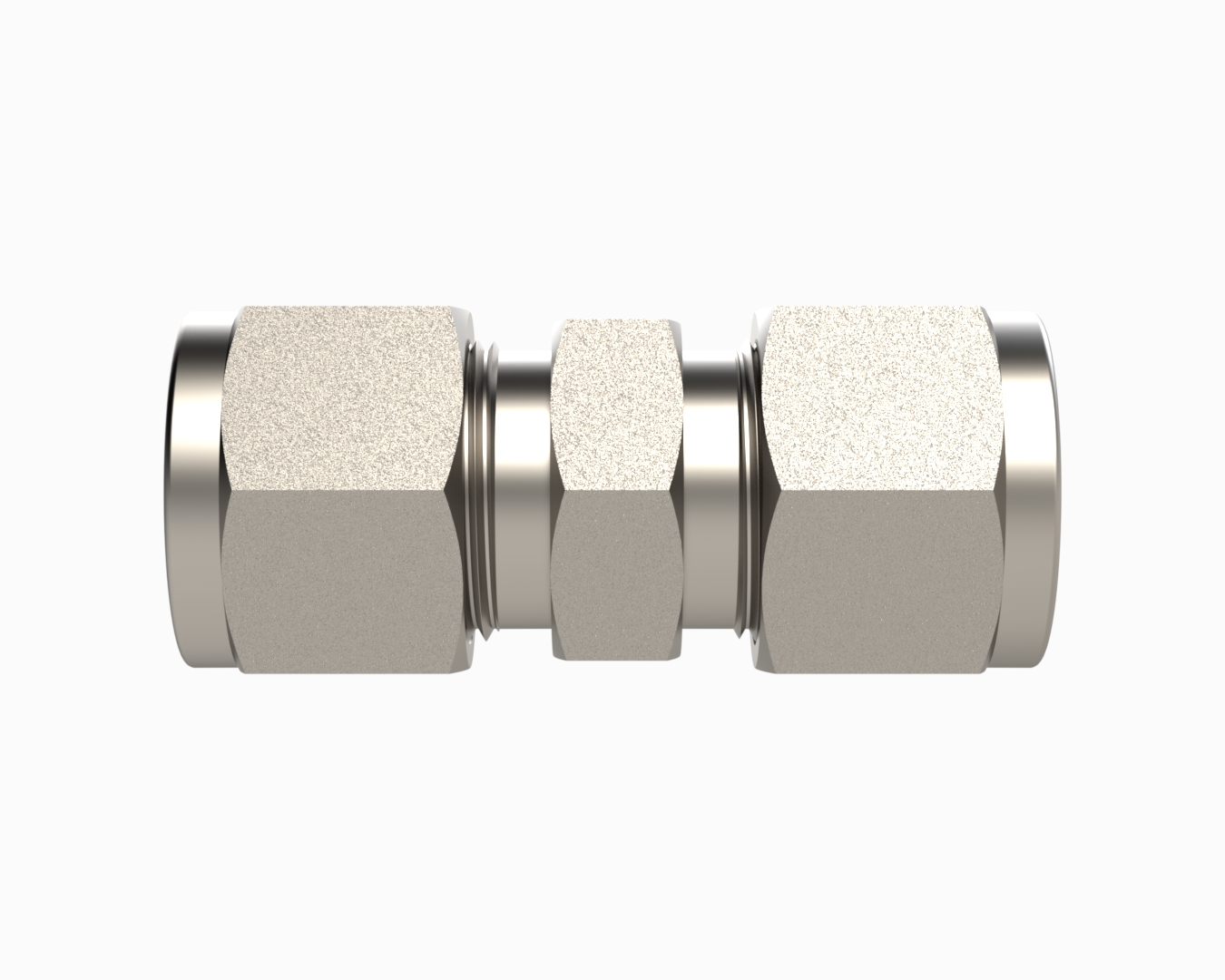

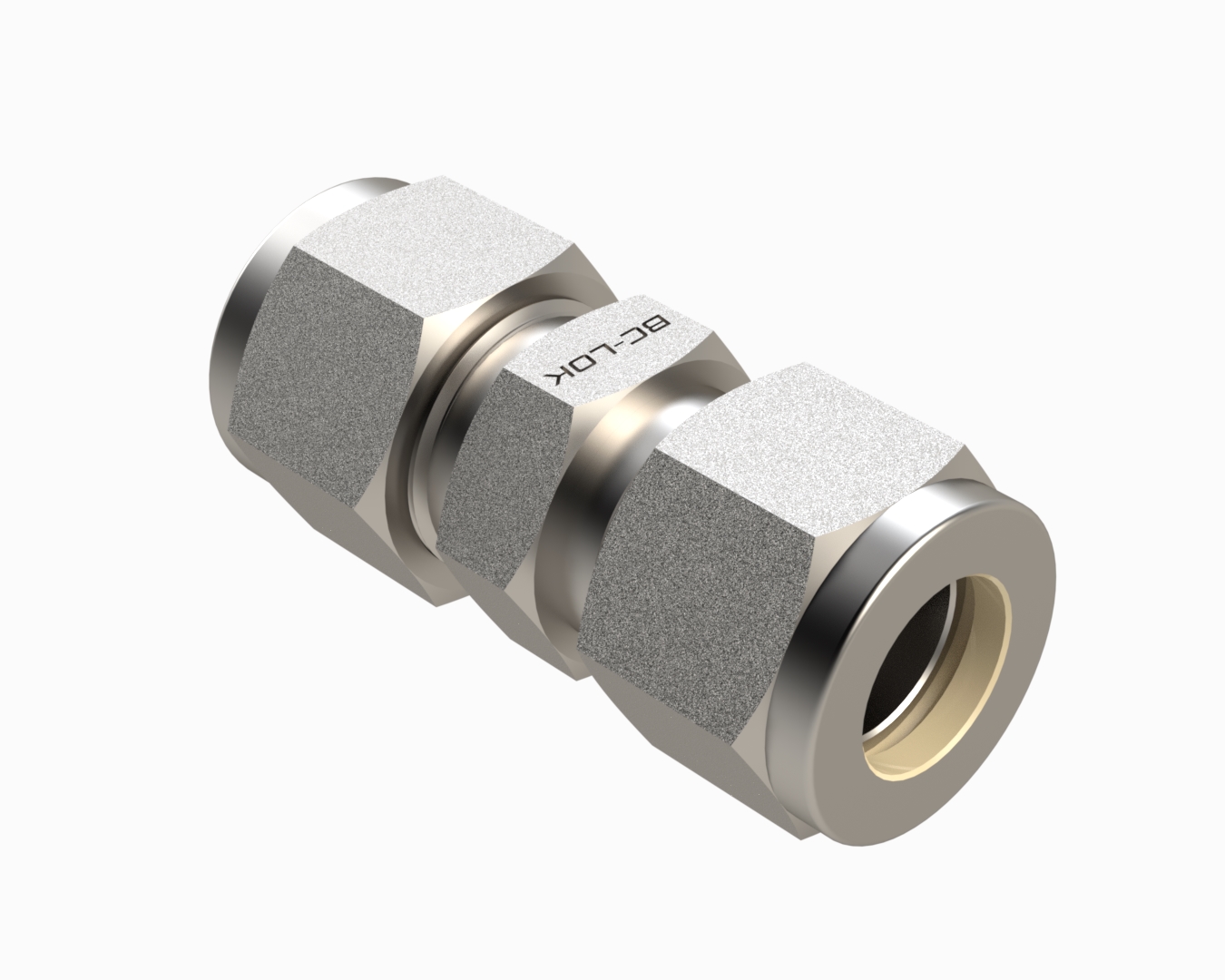

{Fitting type} of stainless steel 316SS, Metric 20

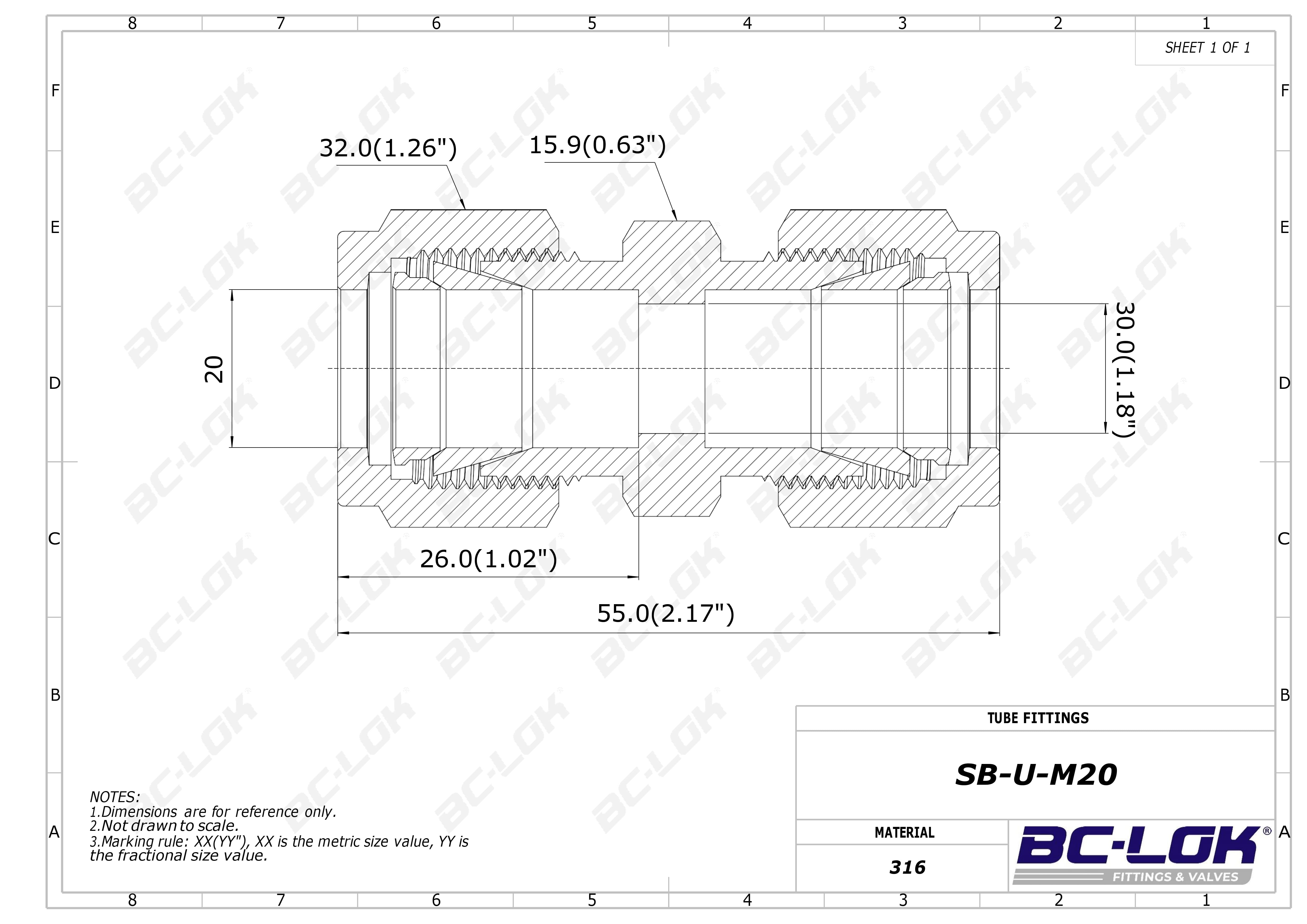

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

20 mm

Dimension inch.(mm)

Dimension C:

26.0(1.02)

Dimension D:

32.0(1.26)

Dimension ⌀E:

30.0(1.18)

Dimension F:

15.9(0.63)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	Dimension, in. (mm)
Codigo	Material	TYPE_P1	C	D	E	F	L
SB-U-M20	316SS	20 Metric	26.0(1.02)	32.0(1.26)	30.0(1.18)	15.9(0.63)	55.0(2.17)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

20 mm

Dimension, in. (mm)

Dimension C:

26.0(1.02)

Dimension D:

32.0(1.26)

Dimension Dimension ⌀E:

30.0(1.18)

Dimension F:

15.9(0.63)
