SB-U-M18

{Fitting type} of stainless steel 316SS, Metric 18

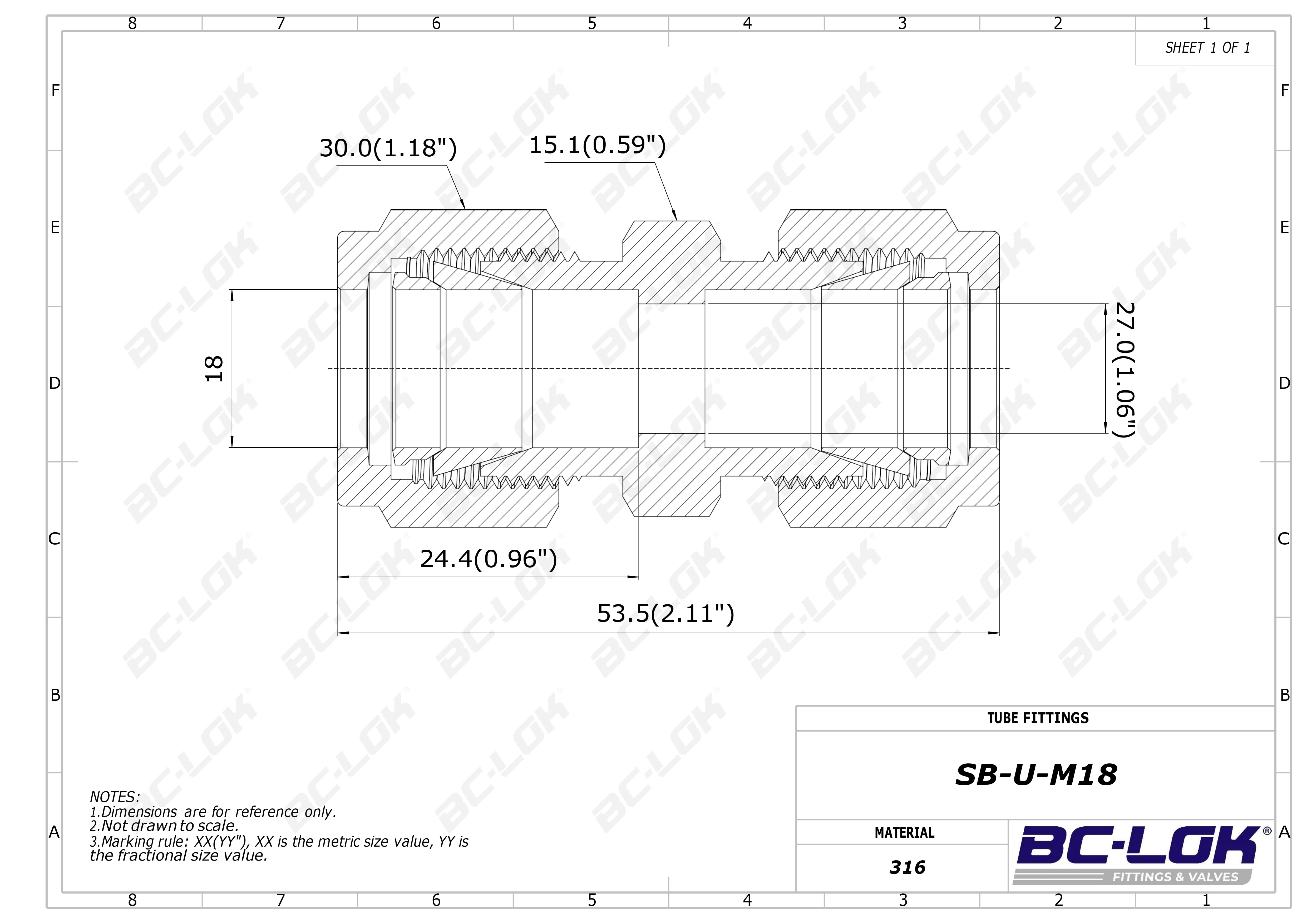

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

18 mm

Dimension inch.(mm)

Dimension C:

24.4(0.96)

Dimension D:

30.0(1.18)

Dimension ⌀E:

27.0(1.06)

Dimension F:

15.1(0.59)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	Dimension, in. (mm)
Codigo	Material	TYPE_P1	C	D	E	F	L
SB-U-M18	316SS	18 Metric	24.4(0.96)	30.0(1.18)	27.0(1.06)	15.1(0.59)	53.5(2.11)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

18 mm

Dimension, in. (mm)

Dimension C:

24.4(0.96)

Dimension D:

30.0(1.18)

Dimension Dimension ⌀E:

27.0(1.06)

Dimension F:

15.1(0.59)
