SB-U-M12

Unions of stainless steel 316SS, Metric 12

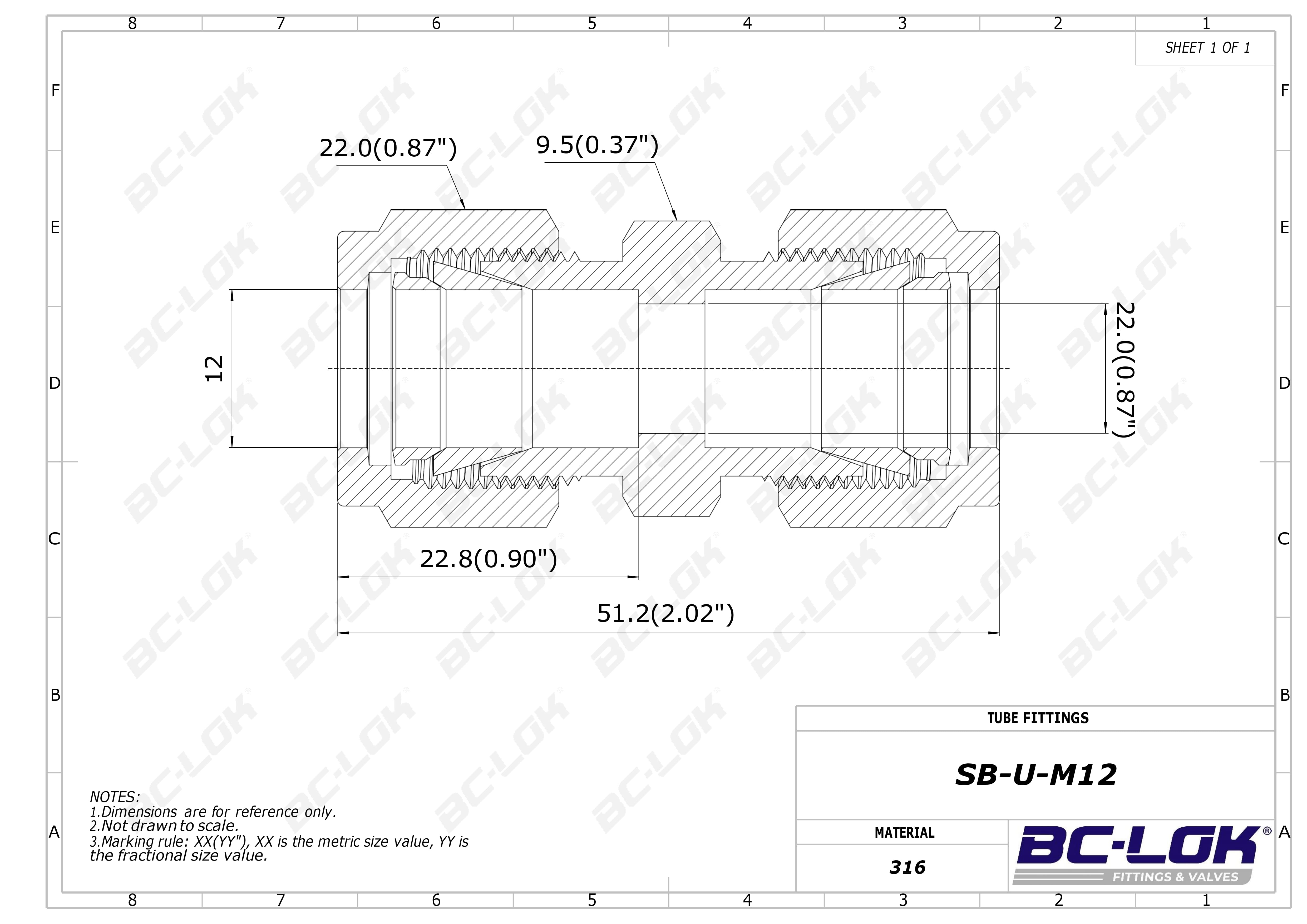

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

12 mm

Dimension inch.(mm)

Dimension C:

22.8(0.90)

Dimension D:

22.0(0.87)

Dimension ⌀E:

22.0(0.87)

Dimension F:

9.5(0.37)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	Dimension, in. (mm)
Codigo	Material	TYPE_P1	C	D	E	F	L
SB-U-M12	316SS	12 Metric	22.8(0.90)	22.0(0.87)	22.0(0.87)	9.5(0.37)	51.2(2.02)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

12 mm

Dimension, in. (mm)

Dimension C:

22.8(0.90)

Dimension D:

22.0(0.87)

Dimension Dimension ⌀E:

22.0(0.87)

Dimension F:

9.5(0.37)
