SB-U-M10

{Fitting type} of stainless steel 316SS, Metric 10

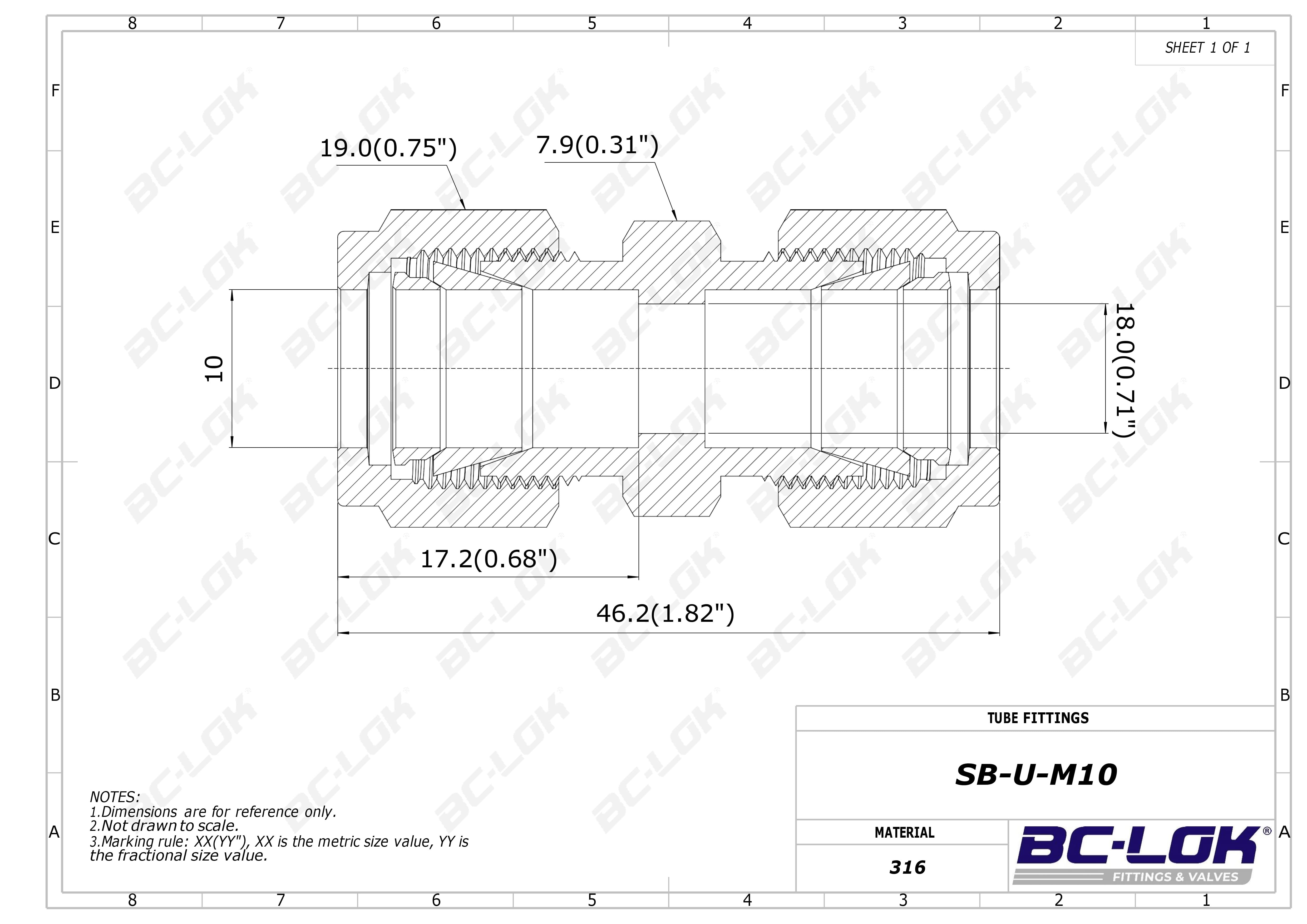

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

10 mm

Dimension inch.(mm)

Dimension C:

17.2(0.68)

Dimension D:

19.0(0.75)

Dimension ⌀E:

18.0(0.71)

Dimension F:

7.9(0.31)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	Dimension, in. (mm)
Codigo	Material	TYPE_P1	C	D	E	F	L
SB-U-M10	316SS	10 Metric	17.2(0.68)	19.0(0.75)	18.0(0.71)	7.9(0.31)	46.2(1.82)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Medida T:

10 mm

Dimension, in. (mm)

Dimension C:

17.2(0.68)

Dimension D:

19.0(0.75)

Dimension Dimension ⌀E:

18.0(0.71)

Dimension F:

7.9(0.31)
