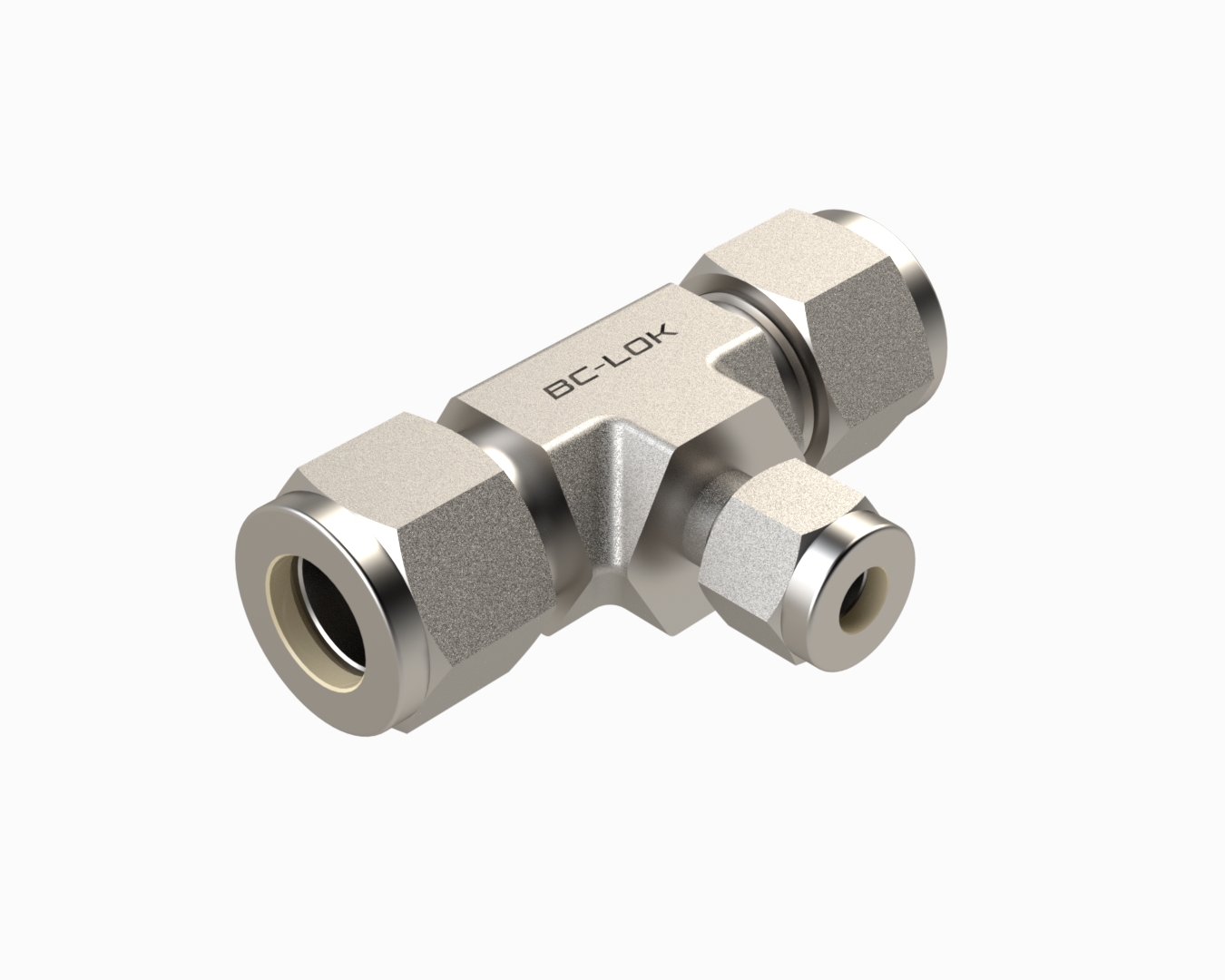

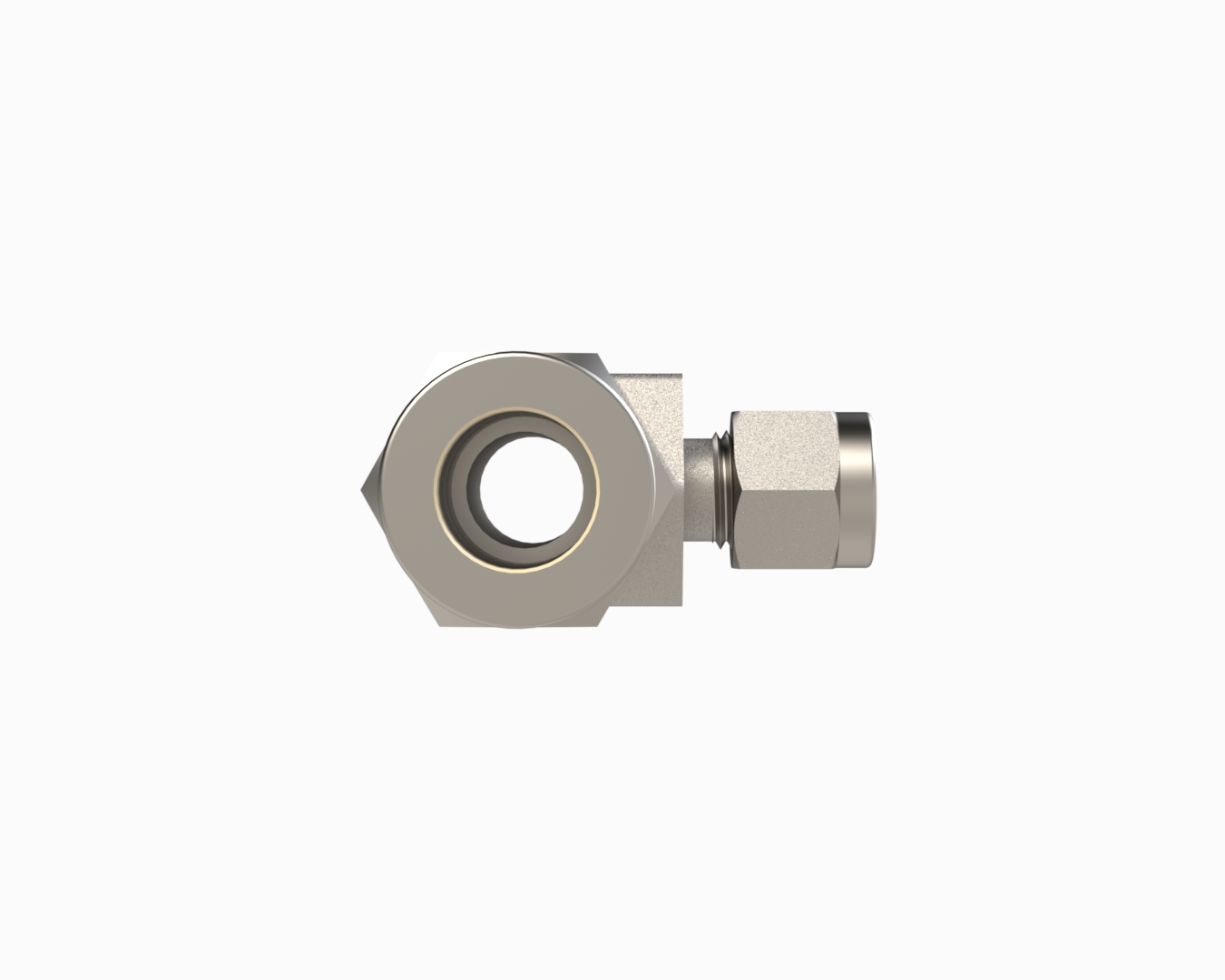

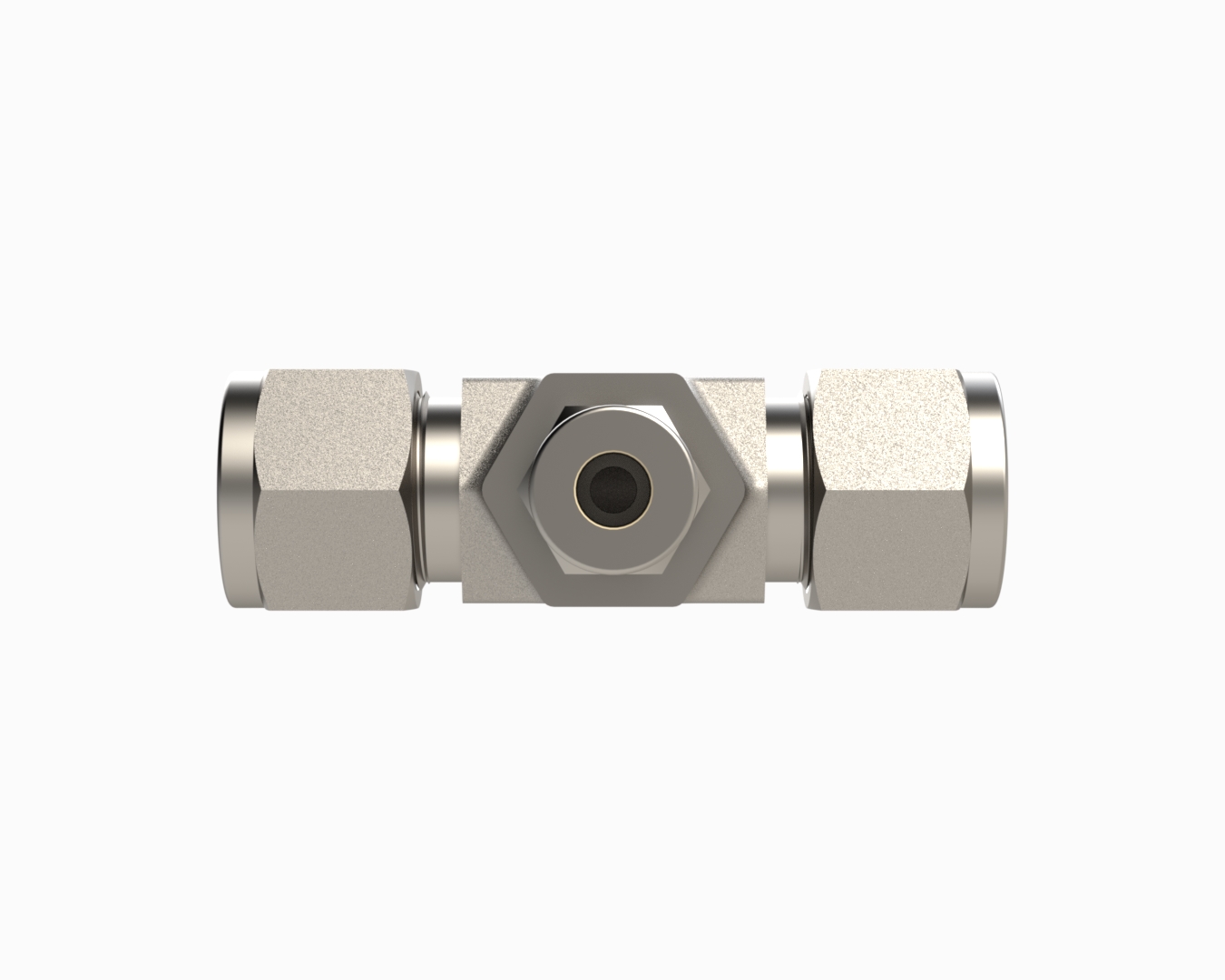

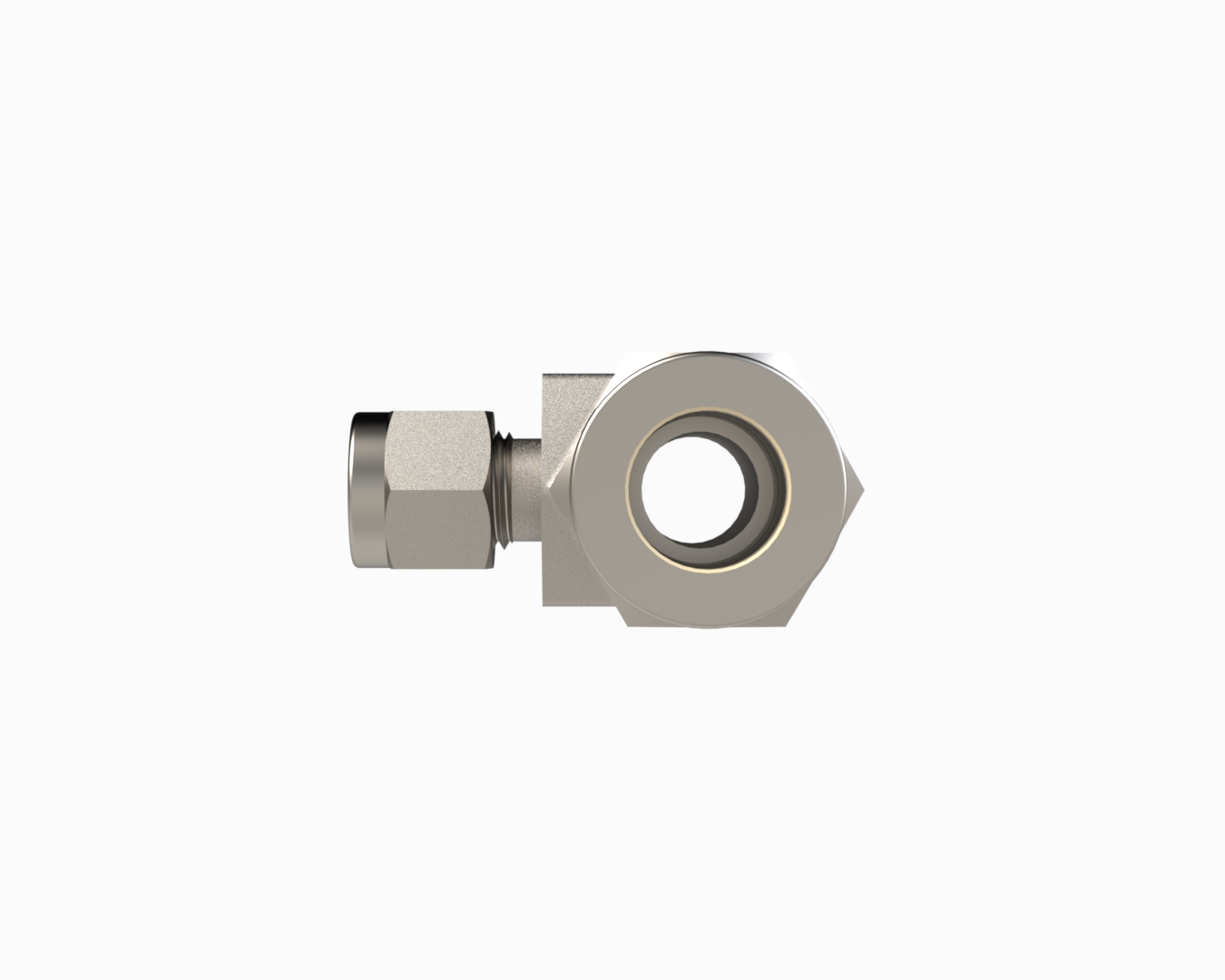

SB-TUR-M25-M25-M12

{Fitting type} of stainless steel 316SS, Metric 25 x Metric 25 x Metric 12.

Grafico Medidas

Descripción Técnica

Material:

316SS

Conexión P1:

Metric

Conexión P2:

Metric

Conexión P3:

Metric

Tamaño P1:

25 mm

Tamaño P2:

25 mm

Tamaño P3:

12 mm

Dimension inch.(mm)

Dimension F:

34.9(1.37)

Dimension L1:

49.1(1.93)

Dimension L2:

49.1(1.93)

Dimension L3:

44.7(1.76)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	TYPE_P3	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	TYPE_P3	L1	L2	L3	F	C1	C2	C3
SB-TUR-M25-M25-M12	316SS	25 Metric	25 Metric	12 Metric	49.1(1.93)	49.1(1.93)	44.7(1.76)	34.9(1.37)	31.3(1.23)	31.3(1.23)	22.8(0.90)

Descripción Técnica

Material:

316SS

Conexión P1:

Metric

Conexión P2:

Metric

Conexión P3:

Metric

Tamaño P1:

25 mm

Tamaño P2:

25 mm

Tamaño P3:

12 mm

Dimension, in. (mm)

Dimension L1:

49.1(1.93)

Dimension L2:

49.1(1.93)

Dimension L3:

44.7(1.76)

Dimension F:

34.9(1.37)

Dimension C1:

31.3(1.23)

Dimension C2:

31.3(1.23)

Dimension C3:

22.8(0.90)
