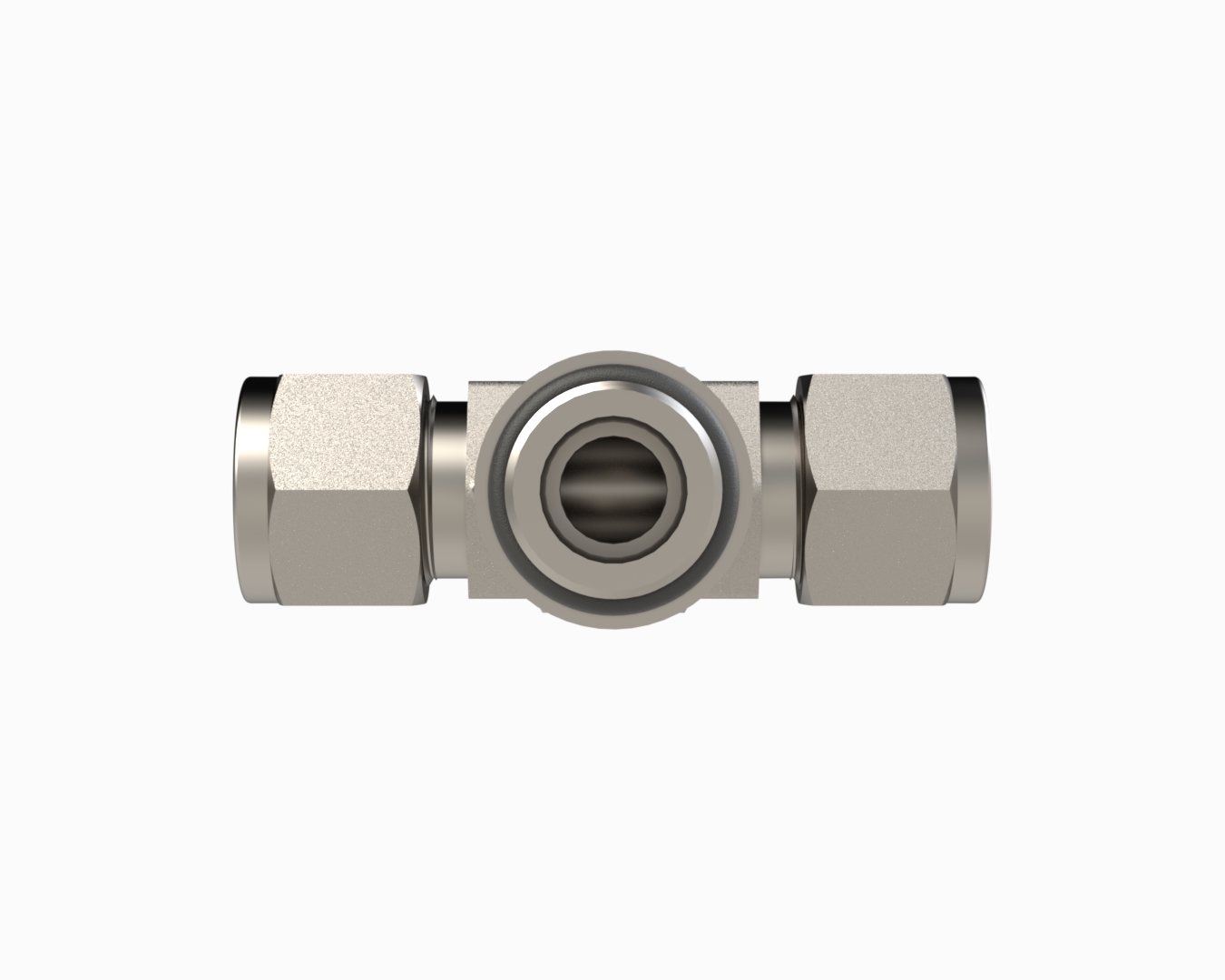

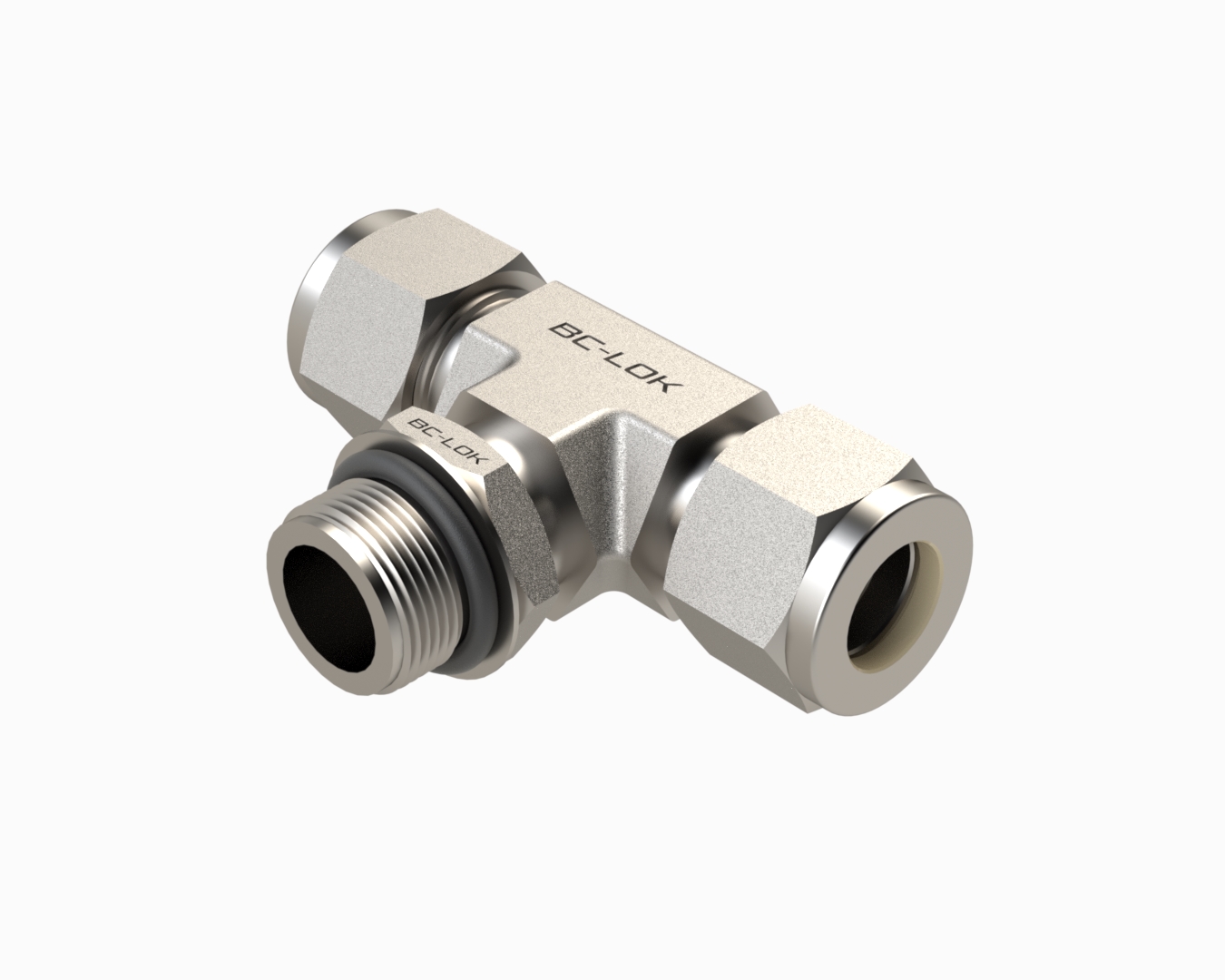

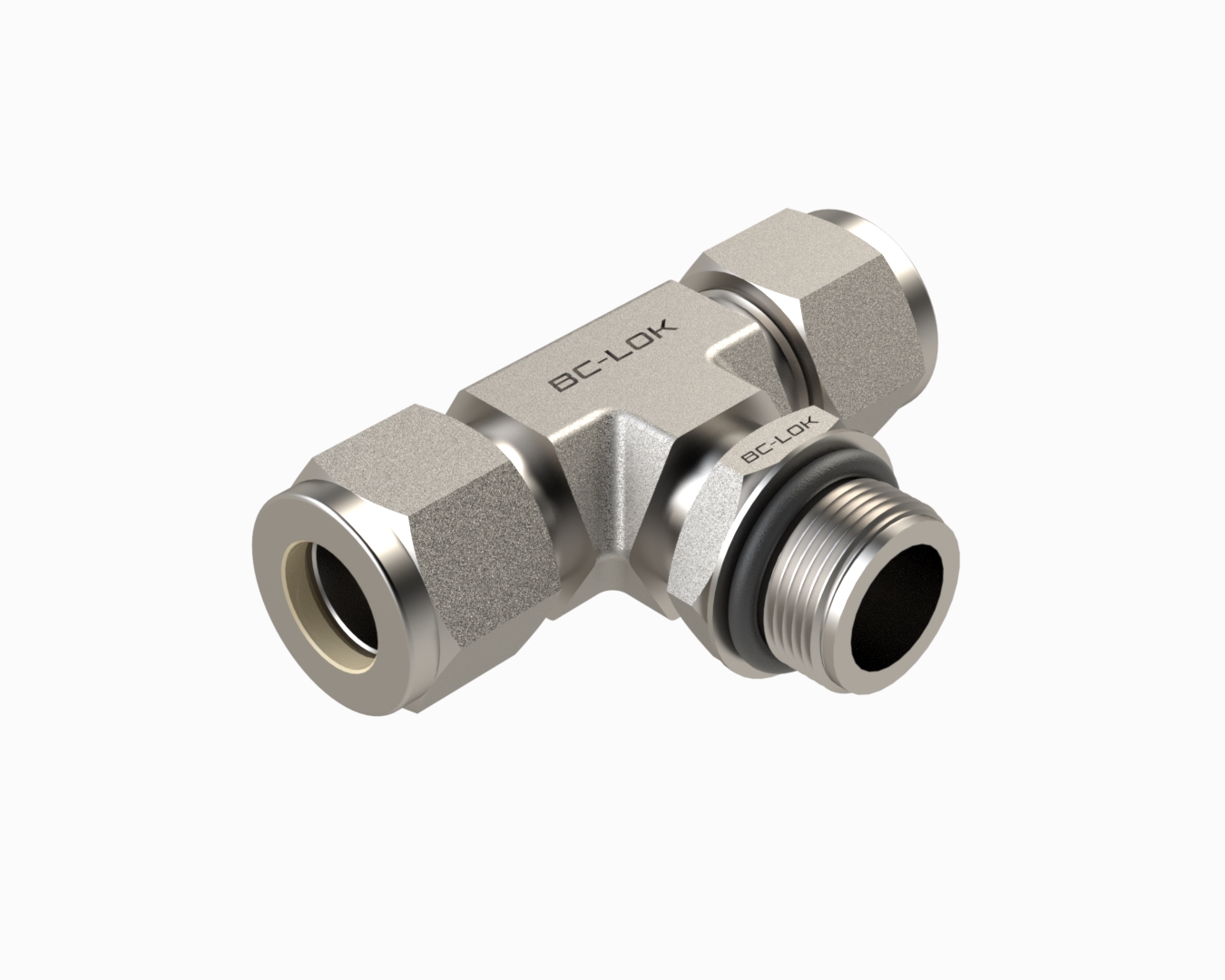

SB-TTA-F6-ST9

Adjustable Male Branch Tees of stainless steel 316SS, Fractional 3/8 x SAE/MS Thread 9/16-18.

Grafico Medidas

Descripción Técnica

Material:

316SS

Conexión P1:

Fractional

Conexión P3:

SAE/MS Thread

Tamaño P1:

3/8 ''

Tamaño P3:

9/16-18 ''

Dimension inch.(mm)

Dimension B:

0.44(11.2)

Dimension C:

0.66(16.8)

Dimension D:

0.69(17.5)

Dimension E:

0.28(7.1)

Dimension F:

0.63(15.9)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P3	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P3	B	C	D	E	F	L	Lx
SB-TTA-F6-ST9	316SS	3/8 Fractional	9/16-18 SAE/MS Thread	0.44(11.2)	0.66(16.8)	0.69(17.5)	0.28(7.1)	0.63(15.9)	1.26(32.0)	1.27(32.3)

Descripción Técnica

Material:

316SS

Conexión P1:

Fractional

Conexión P3:

SAE/MS Thread

Tamaño P1:

3/8 ''

Tamaño P3:

9/16-18 ''

Dimension, in. (mm)

Dimension B:

0.44(11.2)

Dimension C:

0.66(16.8)

Dimension D:

0.69(17.5)

Dimension E:

0.28(7.1)

Dimension F:

0.63(15.9)

Dimension Lx:

1.27(32.3)
