SB-NF-FT16-12

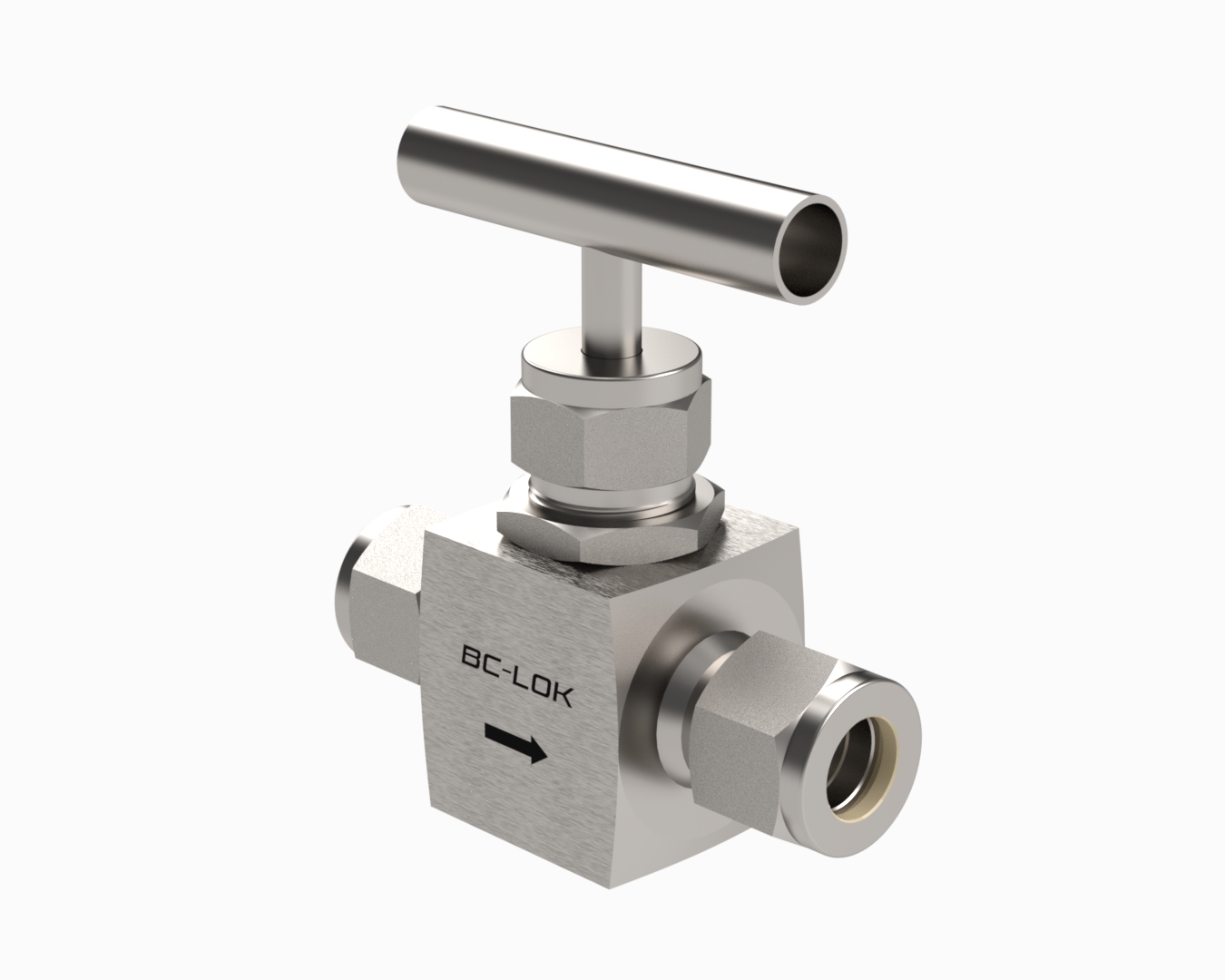

Integral Forged Needle Valves

Descripción Técnica

Material:

316SS

Conexión P1:

Fractional Tube

Tamaño P1:

1 ''

Conexión P2:

Fractional Tube

Tamaño P2:

1 ''

ORIFICIE:

0.36 (9.1)

CV:

1.6

Dimension inch.(mm)

Dimension L1:

2.05 (52.0)

Dimension L2:

2.05 (52.0)

Dimension C:

0.71 (18.0)

Dimension D:

2.36 (60.0)

Dimension F:

0.79 (20.0)

Dimension E:

0.71 (18.0)

Dimension H:

3.94 (100)

Producto Más información sadfsa

Tabla de información

Medidas

Codigo

Tipo de Conexión y Medida

Material

Orificio en (mm)

TYPE_P1

TYPE_P2

Dimension, in. (mm)

Entrada

Salida

L1

L2

C

D

F

E

H

SB-NF-FT16-12

1 Fractional Tube

1 Fractional Tube

316SS

0.36 (9.1)

1 Fractional Tube

1 Fractional Tube

2.05 (52.0)

2.05 (52.0)

0.71 (18.0)

2.36 (60.0)

0.79 (20.0)

0.71 (18.0)

3.94 (100)

Descripción Técnica

Material:

316SS

Conexión P1:

Fractional Tube

Conexión P2:

Fractional Tube

Tamaño P1:

1 ''

Tamaño P2:

1 ''

Dimension, in. (mm)
