SB-NF-FN4-4

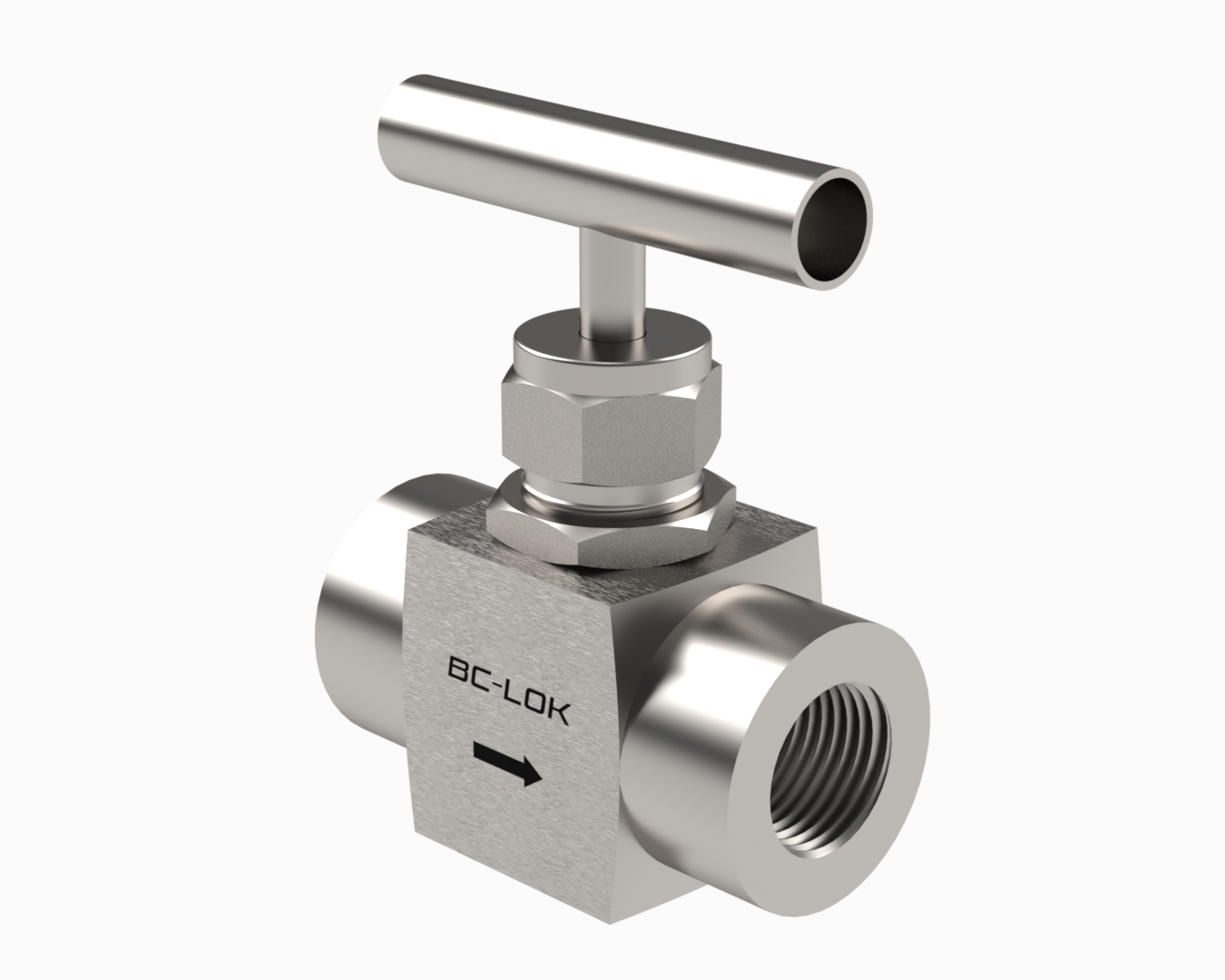

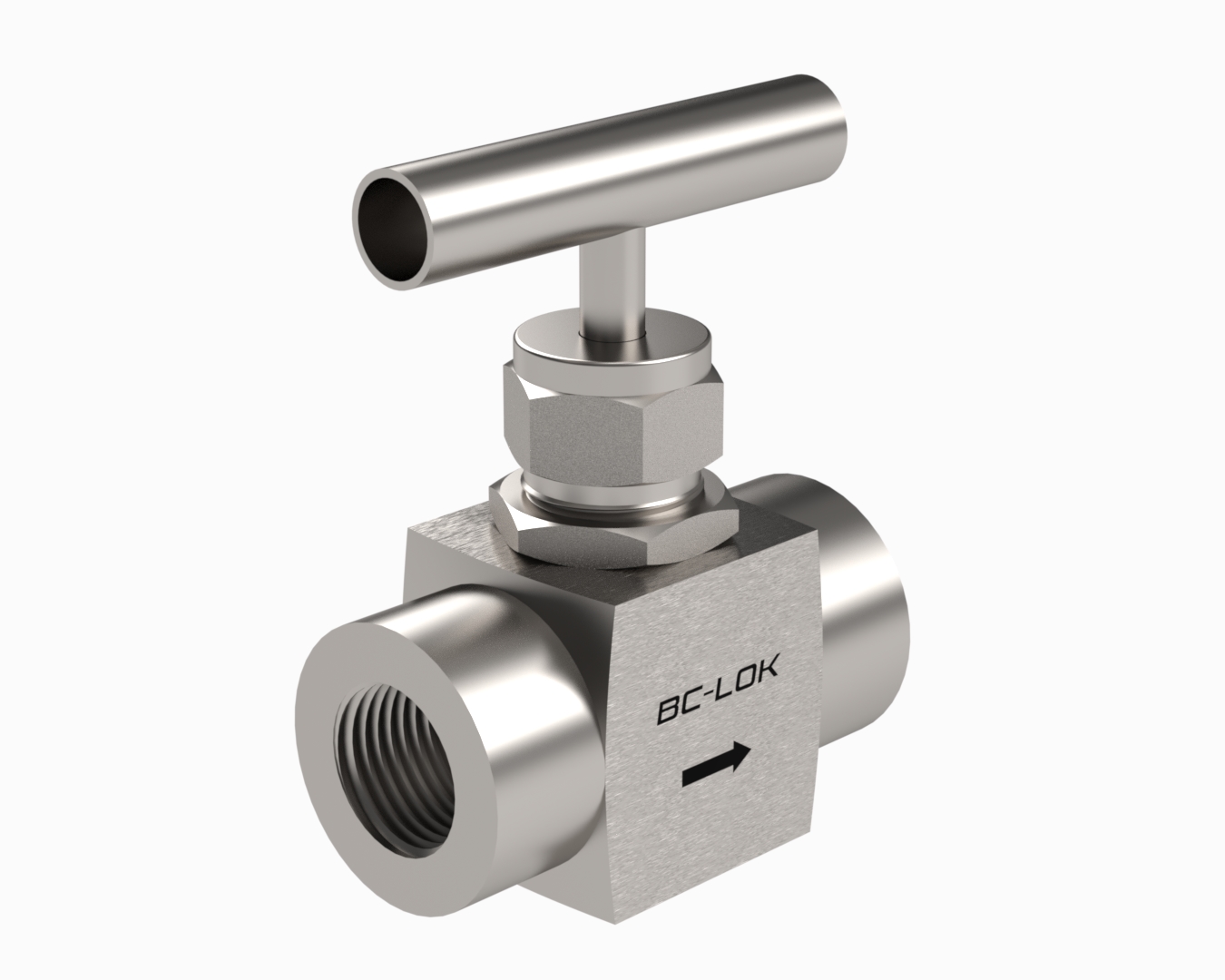

Integral Forged Needle Valves

Descripción Técnica

Material:

316SS

Conexión P1:

Female NPT

Tamaño P1:

1/4 ''

Conexión P2:

Female NPT

Tamaño P2:

1/4 ''

ORIFICIE:

0.16 (4.0)

CV:

0.35

Dimension inch.(mm)

Dimension L1:

1.06 (27.0)

Dimension L2:

1.06 (27.0)

Dimension C:

0.47 (12.0)

Dimension D:

2.05 (52.0)

Dimension F:

0.63 (16.0)

Dimension E:

0.47 (12.0)

Dimension H:

3.35 (85.0)

Producto Más información sadfsa

Tabla de información

Medidas

Codigo

Tipo de Conexión y Medida

Material

Orificio en (mm)

TYPE_P1

TYPE_P2

Dimension, in. (mm)

Entrada

Salida

L1

L2

C

D

F

E

H

SB-NF-FN4-4

1/4 Female NPT

1/4 Female NPT

316SS

0.16 (4.0)

1/4 Female NPT

1/4 Female NPT

1.06 (27.0)

1.06 (27.0)

0.47 (12.0)

2.05 (52.0)

0.63 (16.0)

0.47 (12.0)

3.35 (85.0)

Descripción Técnica

Material:

316SS

Conexión P1:

Female NPT

Conexión P2:

Female NPT

Tamaño P1:

1/4 ''

Tamaño P2:

1/4 ''

Dimension, in. (mm)
