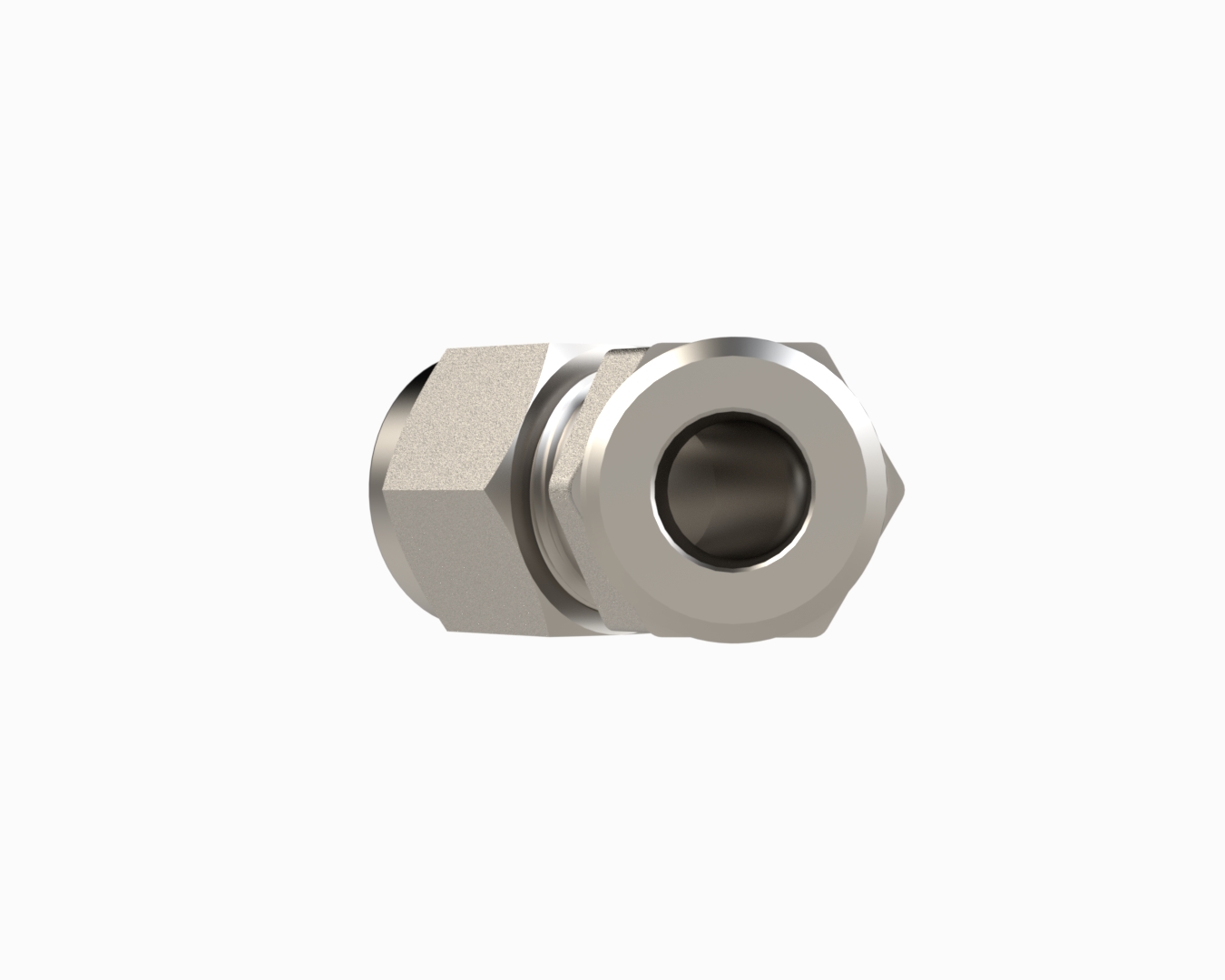

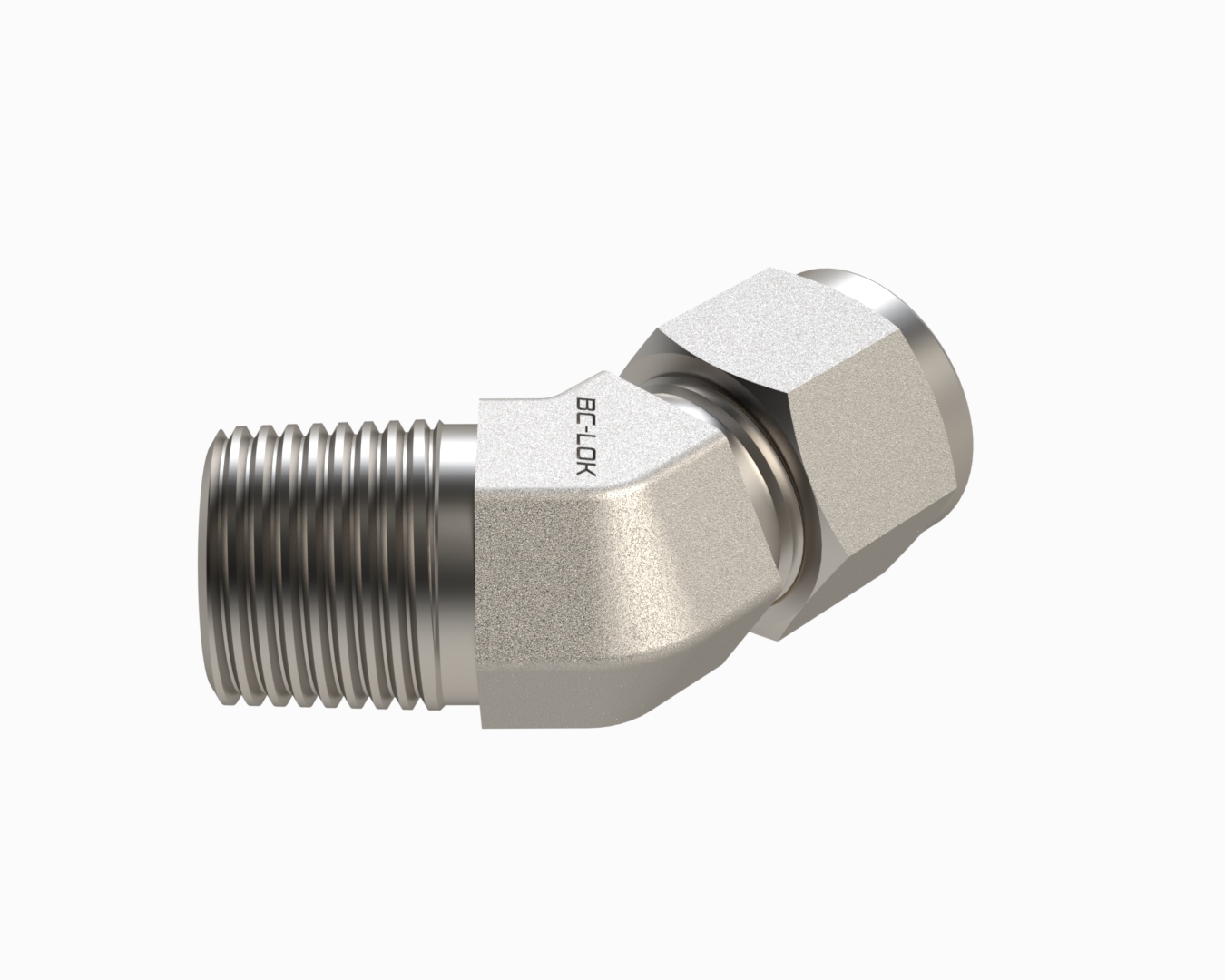

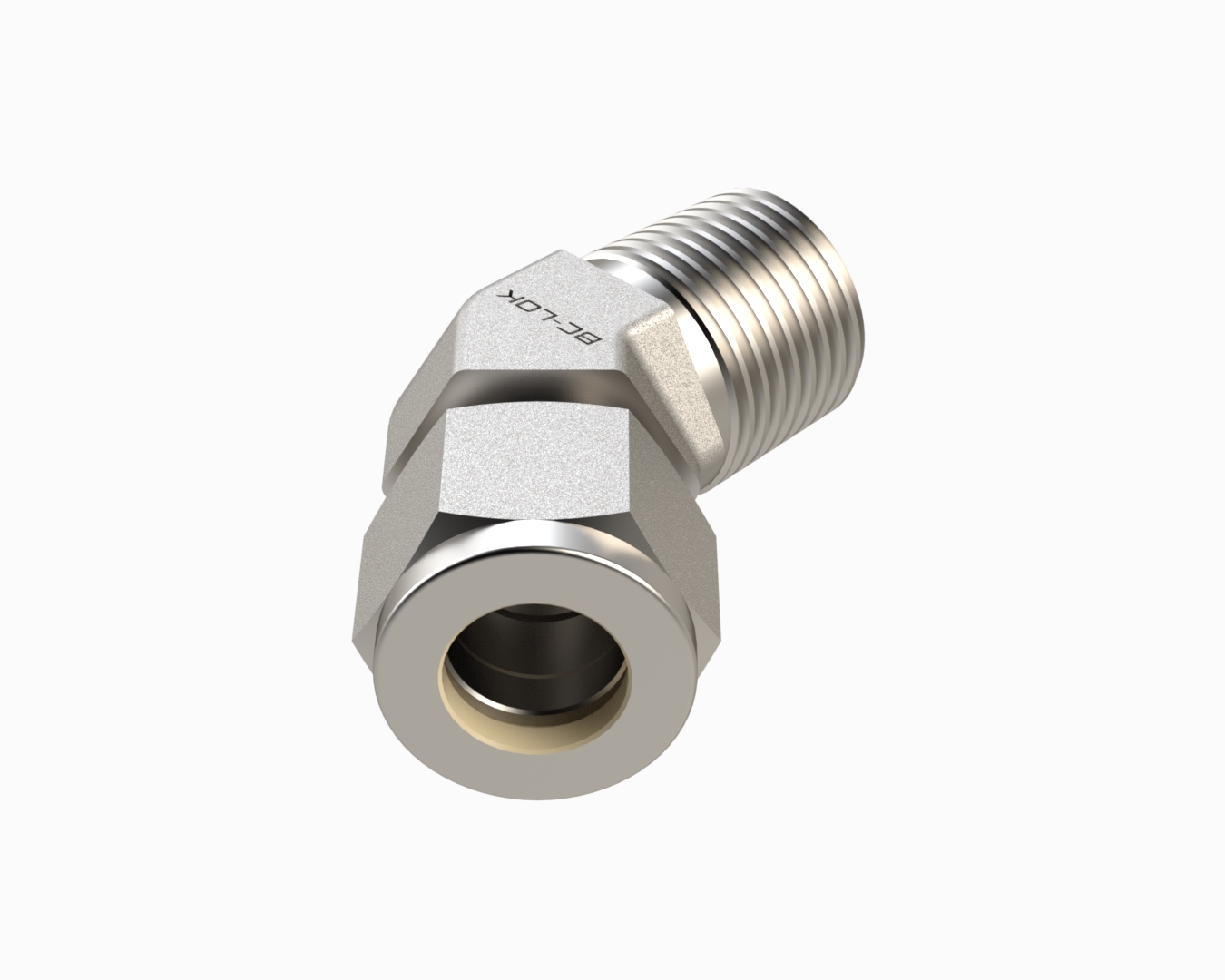

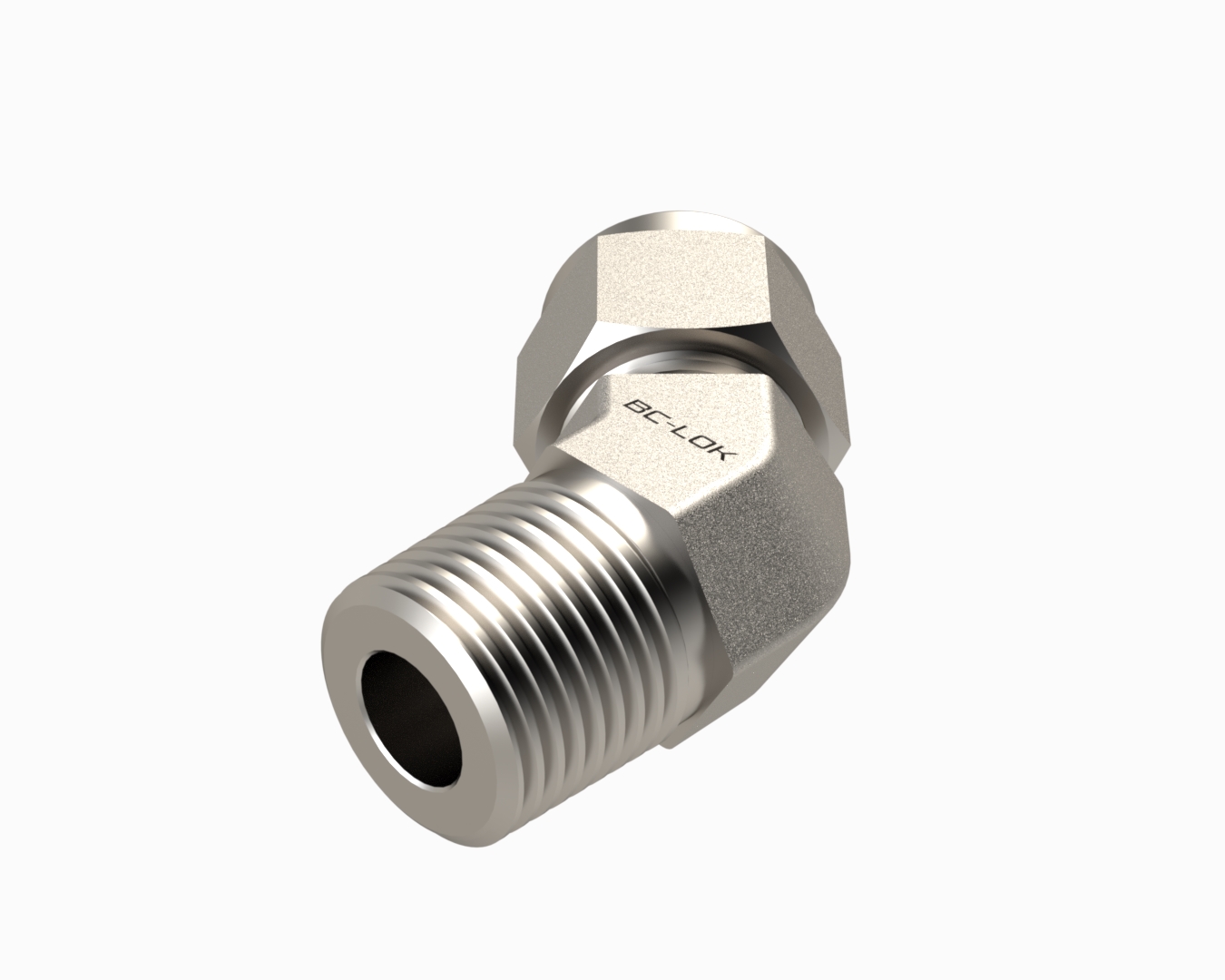

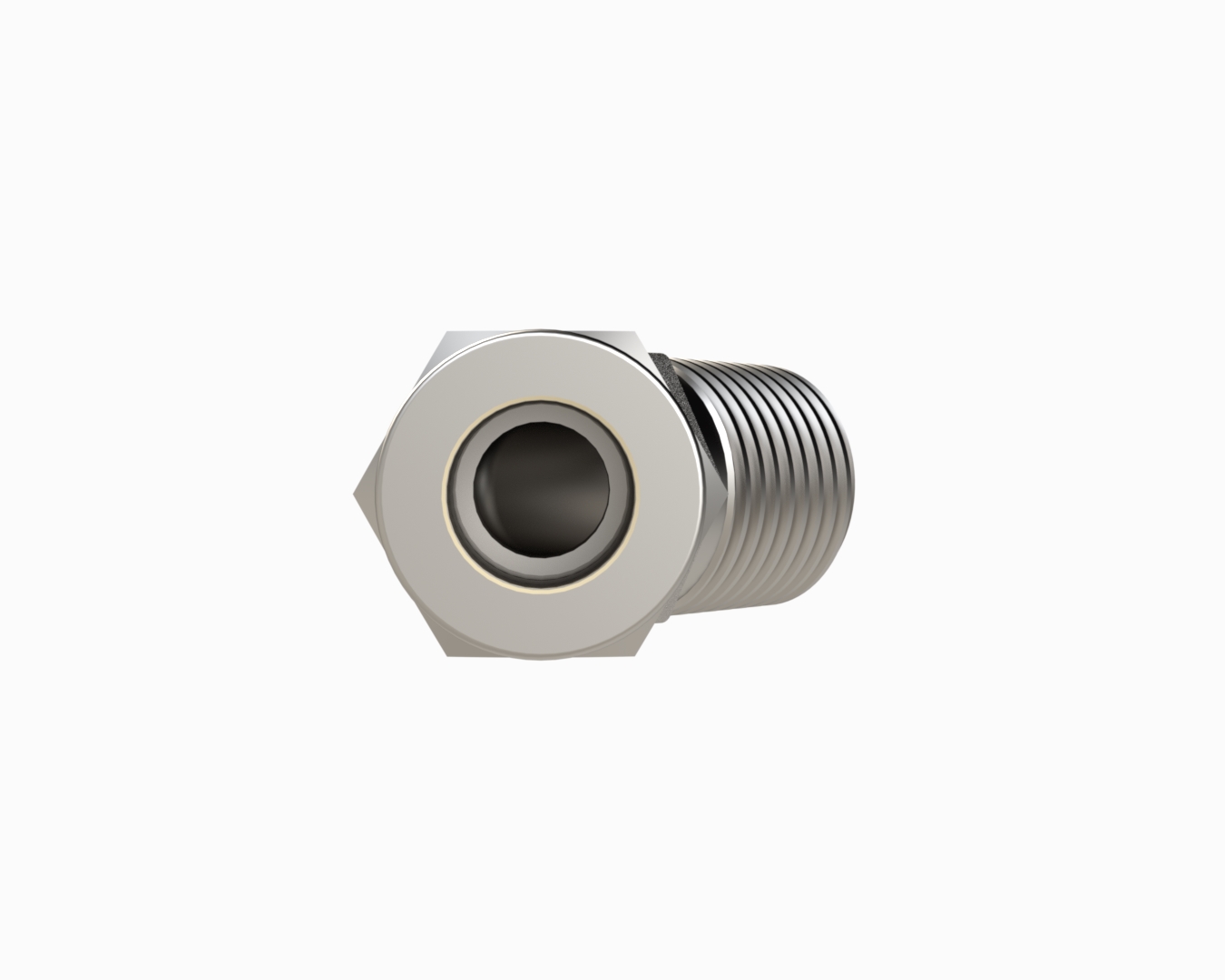

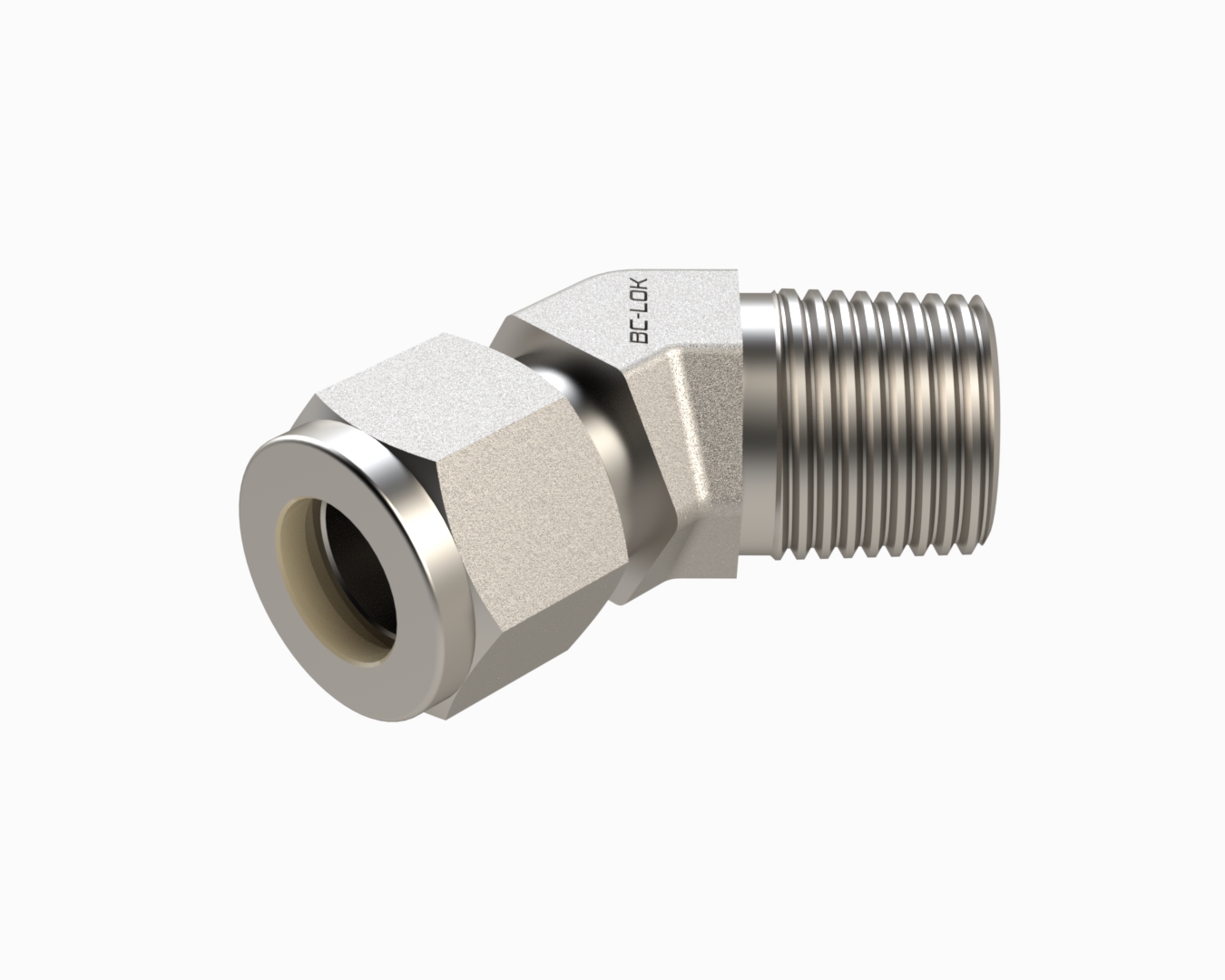

Imagen ilustrativa

Imagen ilustrativa

SB-MV-F6-N2

45° Male Elbows of stainless steel 316SS, Fractional 3/8 a NPT Thread 1/8.

Grafico Medidas

Descripción Técnica

Material:

316SS

Conexión P1:

Fractional

Conexión P2:

NPT Thread

Tamaño P1:

3/8 ''

Tamaño P2:

1/8 ''

Dimension inch.(mm)

Dimension B:

0.38(9.7)

Dimension C:

0.66(16.8)

Dimension D:

0.69(17.5)

Dimension E:

0.19(4.8)

Dimension F:

0.63(15.9)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L	Lx
SB-MV-F6-N2	316SS	3/8 Fractional	1/8 NPT Thread	0.38(9.7)	0.66(16.8)	0.69(17.5)	0.19(4.8)	0.63(15.9)	1.10(27.9)	0.72(18.3)

Descripción Técnica

Material:

316SS

Conexión P1:

Fractional

Conexión P2:

NPT Thread

Tamaño P1:

3/8 ''

Tamaño P2:

1/8 ''

Dimension, in. (mm)

Dimension B:

0.38(9.7)

Dimension C:

0.66(16.8)

Dimension D:

0.69(17.5)

Dimension E:

0.19(4.8)

Dimension F:

0.63(15.9)

Dimension Lx:

0.72(18.3)
