SB-MC-M32-N20

Male Connectors of stainless steel 316SS, Metric 32 x NPT Thread 1 1/4

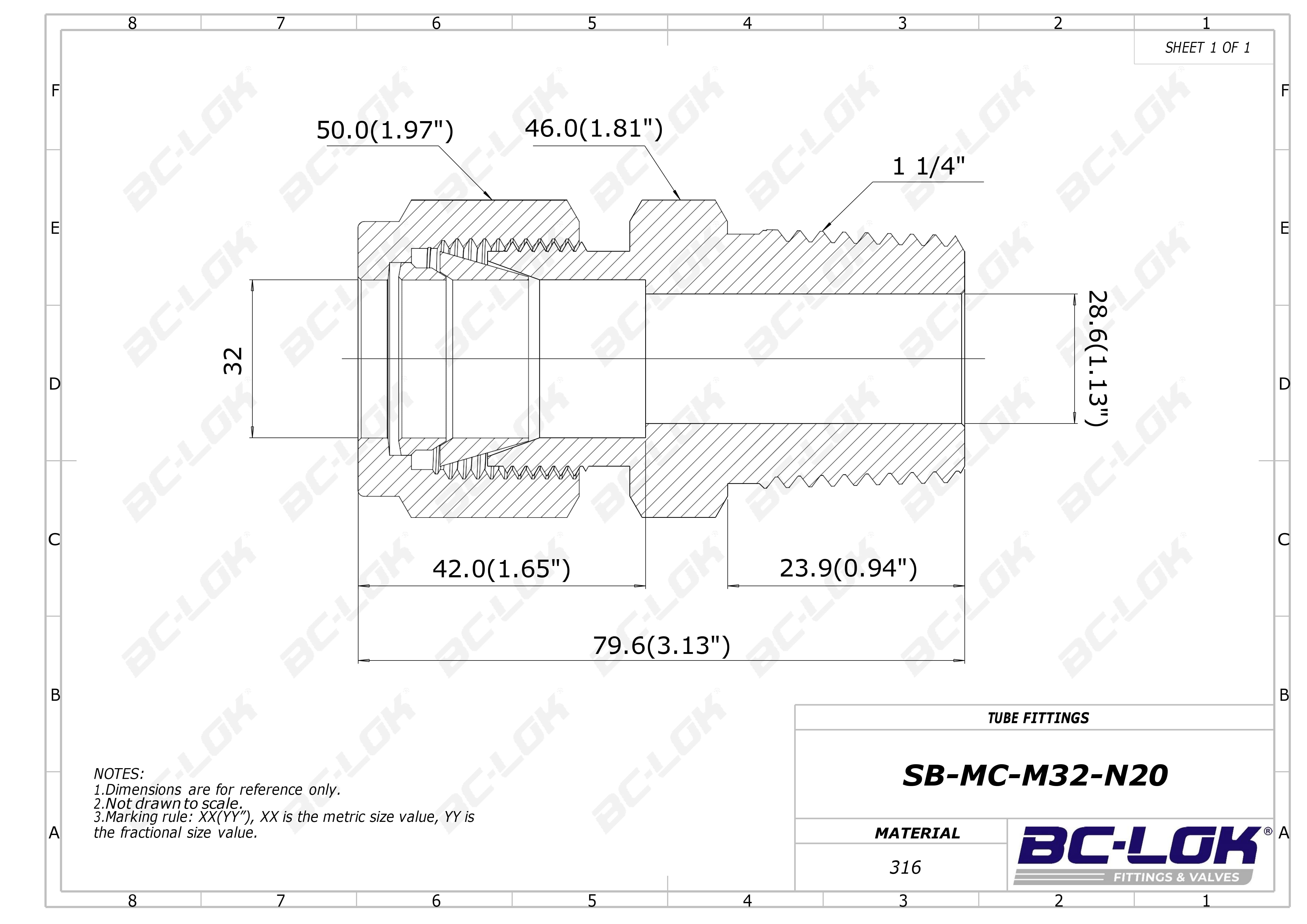

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

32 mm

Medida P:

1 1/4 ''

Dimension inch.(mm)

Dimension B:

23.9(0.94)

Dimension C:

42.0(1.65)

Dimension D:

50.0(1.97)

Dimension ⌀E:

28.6(1.13)

Dimension F:

46.0(1.81)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-MC-M32-N20	316SS	32 Metric	1 1/4 NPT Thread	23.9(0.94)	42.0(1.65)	50.0(1.97)	28.6(1.13)	46.0(1.81)	79.6(3.13)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

32 mm

Medida P:

1 1/4 ''

Dimension, in. (mm)

Dimension B:

23.9(0.94)

Dimension C:

42.0(1.65)

Dimension D:

50.0(1.97)

Dimension Dimension ⌀E:

28.6(1.13)

Dimension F:

46.0(1.81)
