SB-MC-M3-RT2

Male Connectors of stainless steel 316SS, Metric 3 x ISO Tapered Thread 1/8

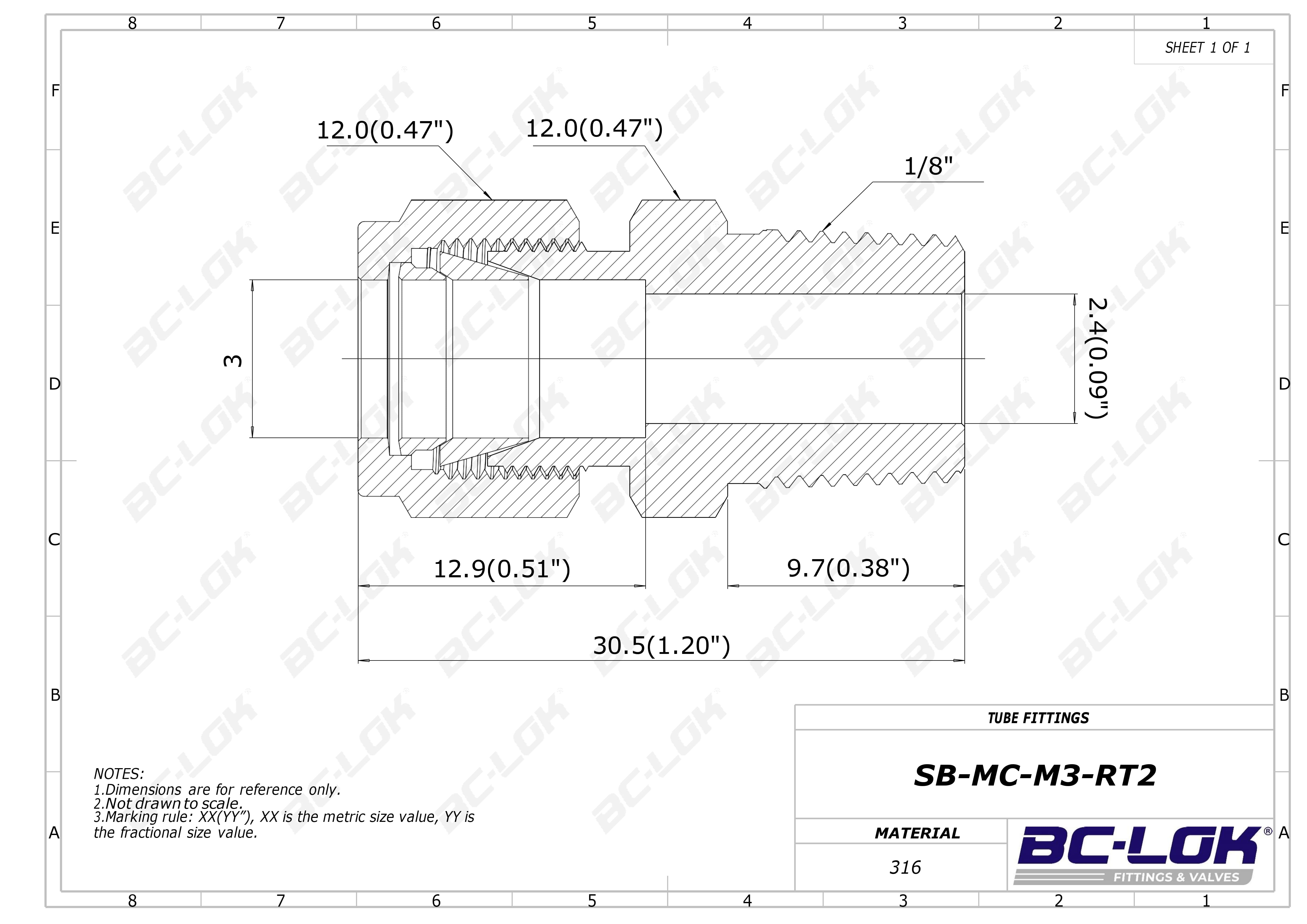

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Tapered Thread

Medida T:

3 mm

Medida P:

1/8 ''

Dimension inch.(mm)

Dimension B:

9.7(0.38)

Dimension C:

12.9(0.51)

Dimension D:

12.0(0.47)

Dimension ⌀E:

2.4(0.09)

Dimension F:

12.0(0.47)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-MC-M3-RT2	316SS	3 Metric	1/8 ISO Tapered Thread	9.7(0.38)	12.9(0.51)	12.0(0.47)	2.4(0.09)	12.0(0.47)	30.5(1.20)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Tapered Thread

Medida T:

3 mm

Medida P:

1/8 ''

Dimension, in. (mm)

Dimension B:

9.7(0.38)

Dimension C:

12.9(0.51)

Dimension D:

12.0(0.47)

Dimension Dimension ⌀E:

2.4(0.09)

Dimension F:

12.0(0.47)
