SB-MC-M28-RS16

Male Connectors of stainless steel 316SS, Metric 28 x ISO Parallel Thread 1

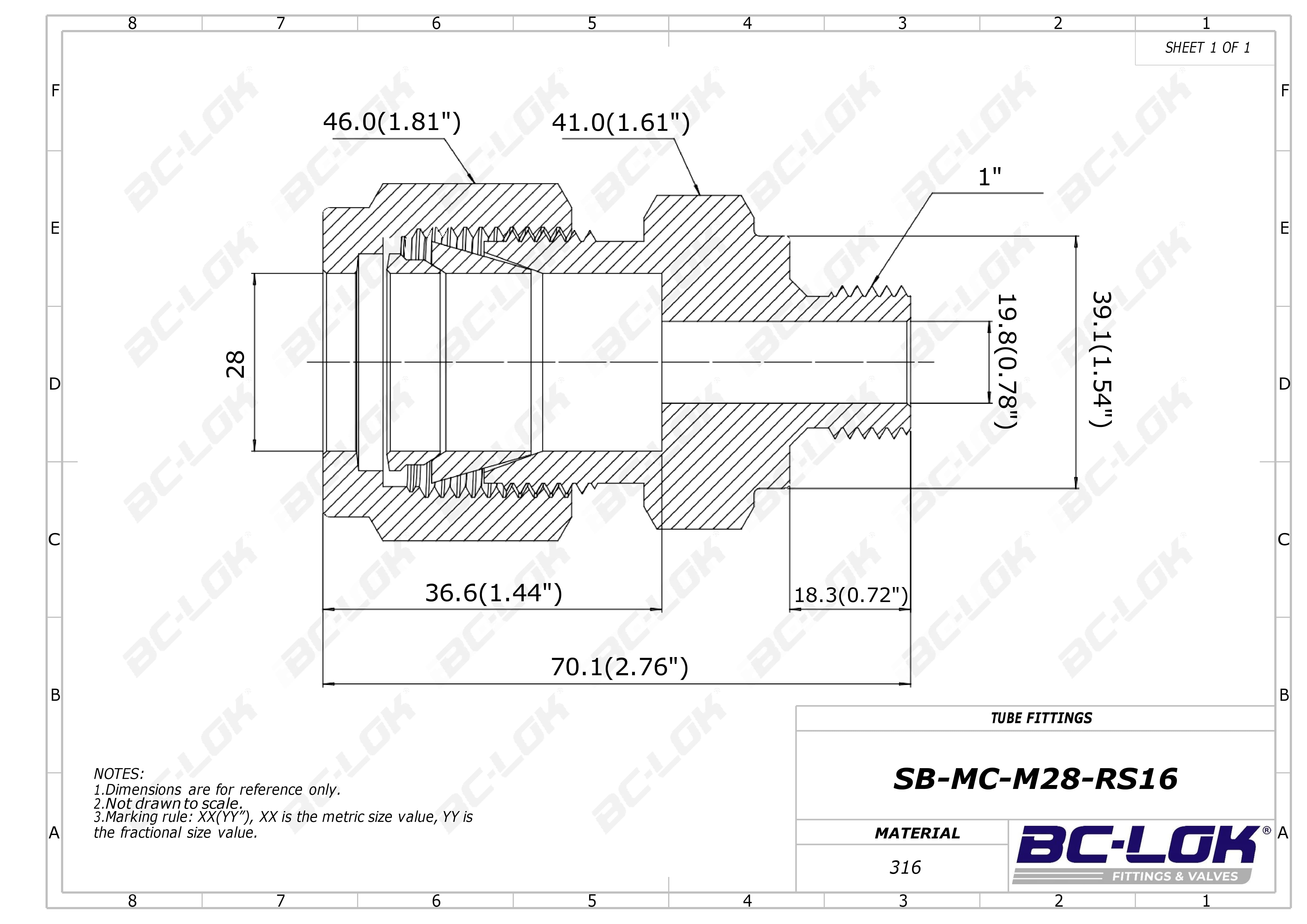

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Parallel Thread

Medida T:

28 mm

Medida P:

1 ''

Dimension inch.(mm)

Dimension B:

18.3(0.72)

Dimension C:

36.6(1.44)

Dimension D:

46.0(1.81)

Dimension ⌀E:

19.8(0.78)

Dimension F:

41.0(1.61)

Dimension G:

39.1(1.54)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-MC-M28-RS16	316SS	28 Metric	1 ISO Parallel Thread	18.3(0.72)	36.6(1.44)	46.0(1.81)	19.8(0.78)	41.0(1.61)	39.1(1.54)	70.1(2.76)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Parallel Thread

Medida T:

28 mm

Medida P:

1 ''

Dimension, in. (mm)

Dimension B:

18.3(0.72)

Dimension C:

36.6(1.44)

Dimension D:

46.0(1.81)

Dimension Dimension ⌀E:

19.8(0.78)

Dimension F:

41.0(1.61)

Dimension G:

39.1(1.54)
