SB-MC-M25-RT12

Male Connectors of stainless steel 316SS, Metric 25 x ISO Tapered Thread 3/4

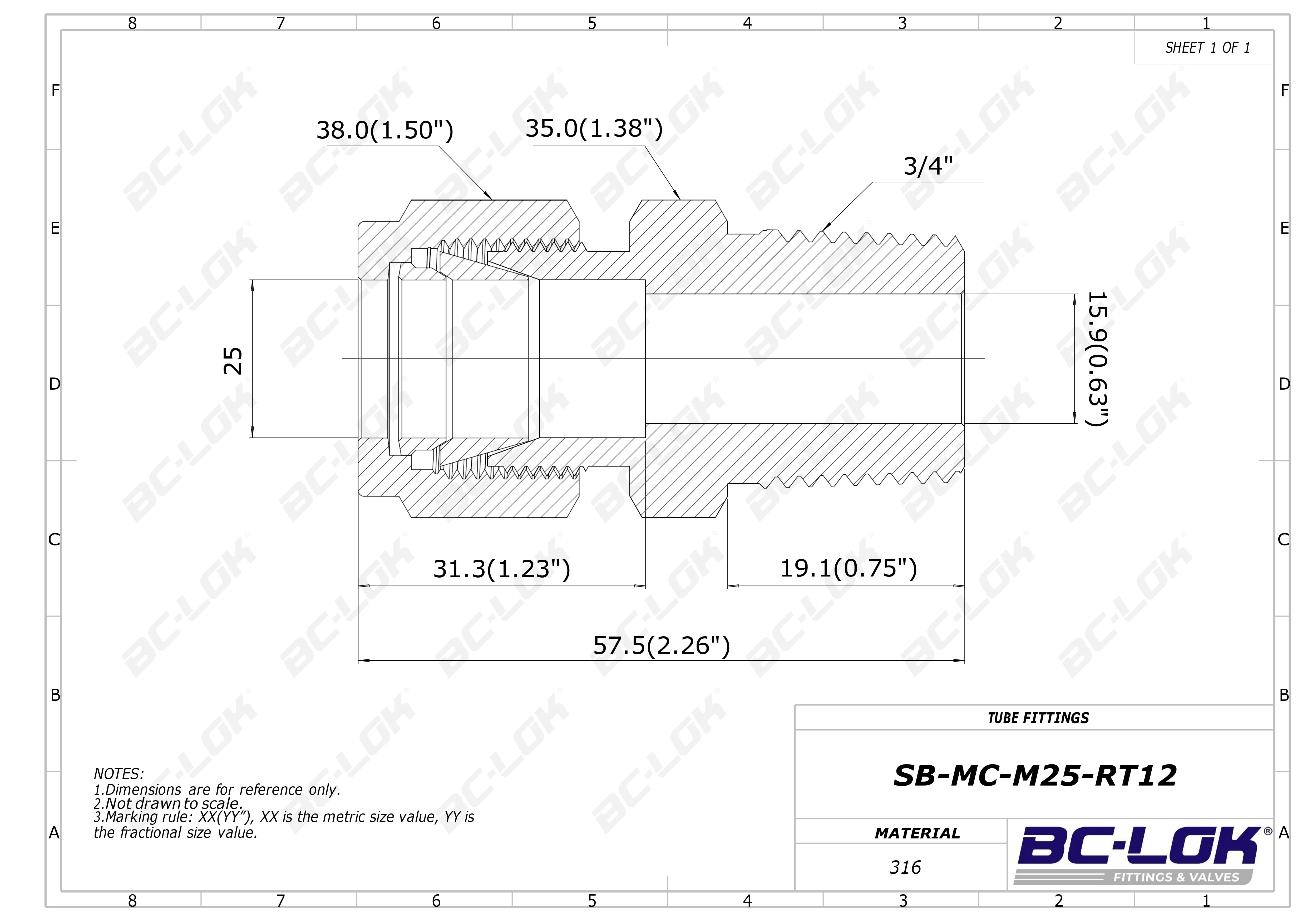

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Tapered Thread

Medida T:

25 mm

Medida P:

3/4 ''

Dimension inch.(mm)

Dimension B:

19.1(0.75)

Dimension C:

31.3(1.23)

Dimension D:

38.0(1.50)

Dimension ⌀E:

15.9(0.63)

Dimension F:

35.0(1.38)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-MC-M25-RT12	316SS	25 Metric	3/4 ISO Tapered Thread	19.1(0.75)	31.3(1.23)	38.0(1.50)	15.9(0.63)	35.0(1.38)	57.5(2.26)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Tapered Thread

Medida T:

25 mm

Medida P:

3/4 ''

Dimension, in. (mm)

Dimension B:

19.1(0.75)

Dimension C:

31.3(1.23)

Dimension D:

38.0(1.50)

Dimension Dimension ⌀E:

15.9(0.63)

Dimension F:

35.0(1.38)
