SB-MC-M25-MS27

Male Connectors of stainless steel 316SS, Metric 25 x Metric M27x2

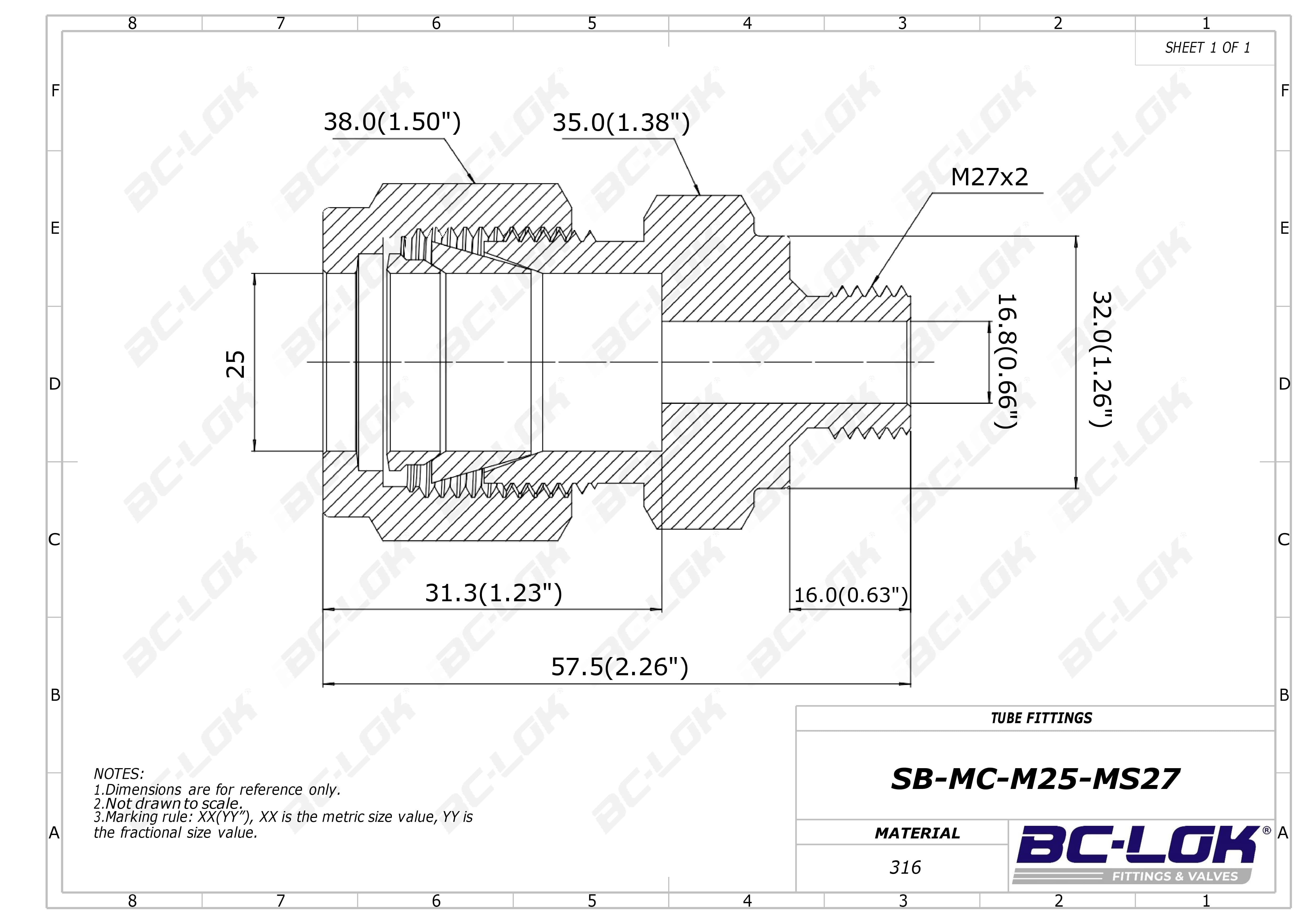

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

Metric

Medida T:

25 mm

Medida P:

M27x2 mm

Dimension inch.(mm)

Dimension B:

16.0(0.63)

Dimension C:

31.3(1.23)

Dimension D:

38.0(1.50)

Dimension ⌀E:

16.8(0.66)

Dimension F:

35.0(1.38)

Dimension G:

32.0(1.26)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-MC-M25-MS27	316SS	25 Metric	M27x2 Metric	16.0(0.63)	31.3(1.23)	38.0(1.50)	16.8(0.66)	35.0(1.38)	32.0(1.26)	57.5(2.26)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

Metric

Medida T:

25 mm

Medida P:

M27x2 mm

Dimension, in. (mm)

Dimension B:

16.0(0.63)

Dimension C:

31.3(1.23)

Dimension D:

38.0(1.50)

Dimension Dimension ⌀E:

16.8(0.66)

Dimension F:

35.0(1.38)

Dimension G:

32.0(1.26)
