SB-MC-M22-RS12

Male Connectors of stainless steel 316SS, Metric 22 x ISO Parallel Thread 3/4

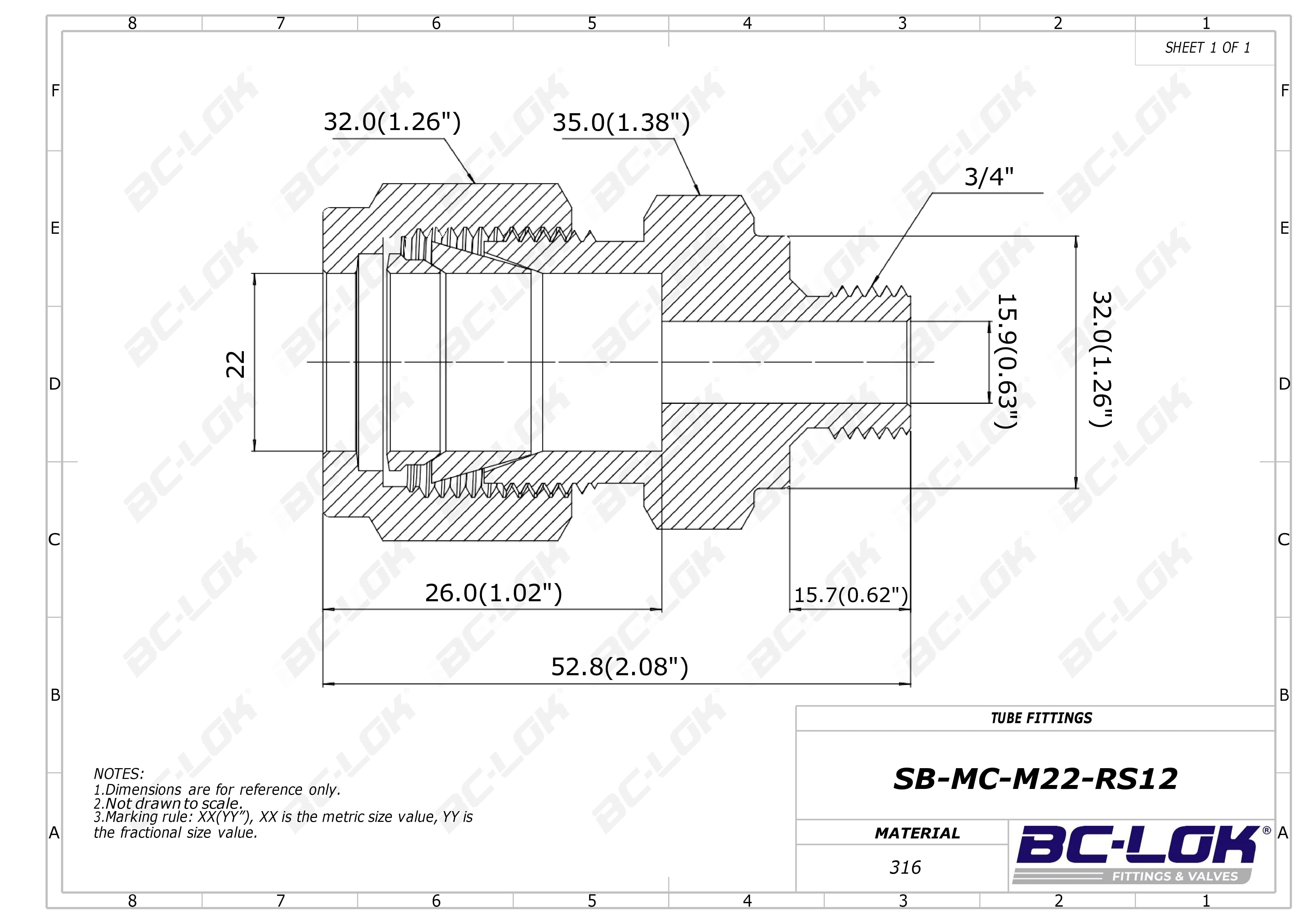

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Parallel Thread

Medida T:

22 mm

Medida P:

3/4 ''

Dimension inch.(mm)

Dimension B:

15.7(0.62)

Dimension C:

26.0(1.02)

Dimension D:

32.0(1.26)

Dimension ⌀E:

15.9(0.63)

Dimension F:

35.0(1.38)

Dimension G:

32.0(1.26)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-MC-M22-RS12	316SS	22 Metric	3/4 ISO Parallel Thread	15.7(0.62)	26.0(1.02)	32.0(1.26)	15.9(0.63)	35.0(1.38)	32.0(1.26)	52.8(2.08)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Parallel Thread

Medida T:

22 mm

Medida P:

3/4 ''

Dimension, in. (mm)

Dimension B:

15.7(0.62)

Dimension C:

26.0(1.02)

Dimension D:

32.0(1.26)

Dimension Dimension ⌀E:

15.9(0.63)

Dimension F:

35.0(1.38)

Dimension G:

32.0(1.26)
