SB-MC-M22-N12

Male Connectors of stainless steel 316SS, Metric 22 x NPT Thread 3/4

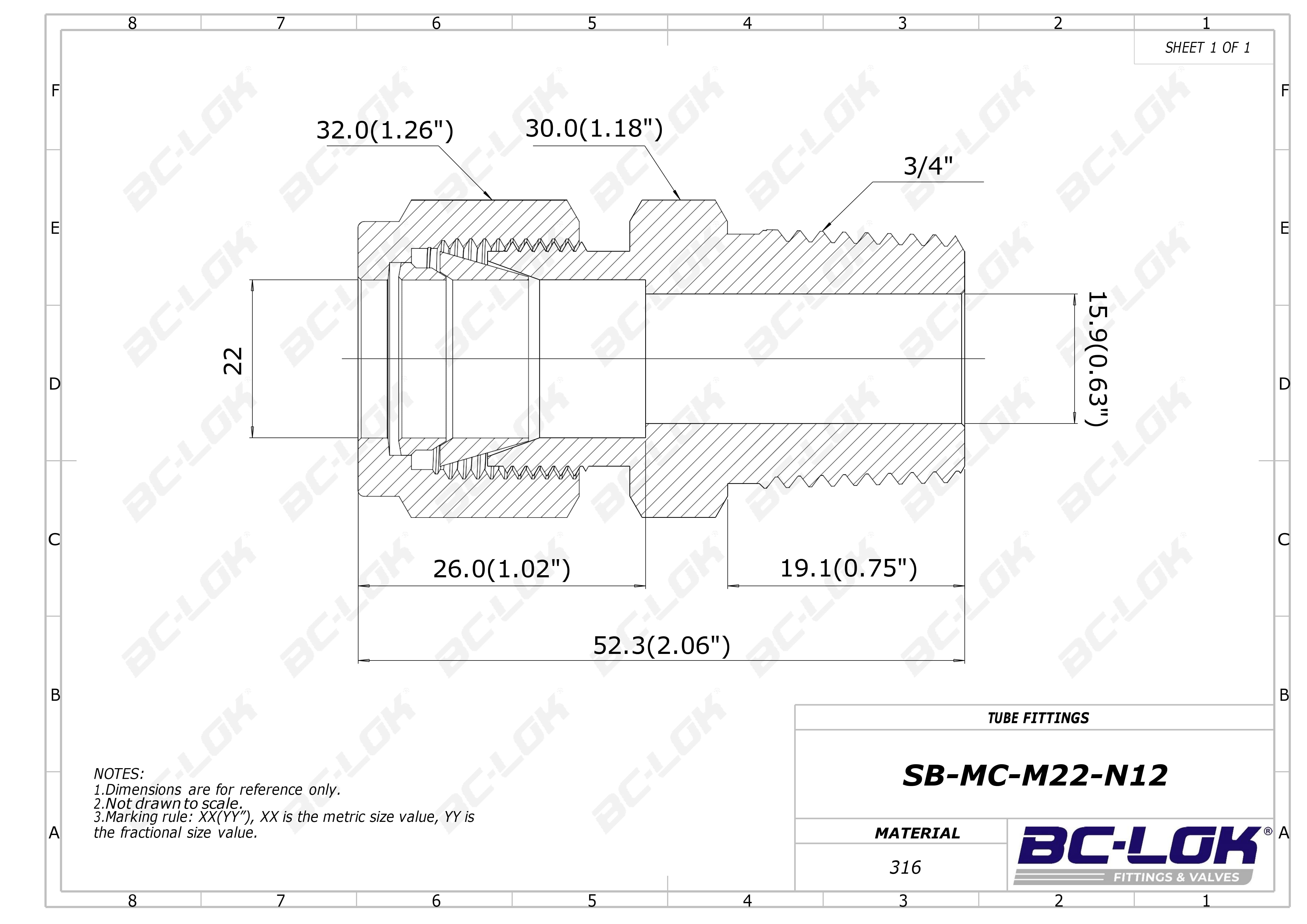

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

22 mm

Medida P:

3/4 ''

Dimension inch.(mm)

Dimension B:

19.1(0.75)

Dimension C:

26.0(1.02)

Dimension D:

32.0(1.26)

Dimension ⌀E:

15.9(0.63)

Dimension F:

30.0(1.18)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-MC-M22-N12	316SS	22 Metric	3/4 NPT Thread	19.1(0.75)	26.0(1.02)	32.0(1.26)	15.9(0.63)	30.0(1.18)	52.3(2.06)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

22 mm

Medida P:

3/4 ''

Dimension, in. (mm)

Dimension B:

19.1(0.75)

Dimension C:

26.0(1.02)

Dimension D:

32.0(1.26)

Dimension Dimension ⌀E:

15.9(0.63)

Dimension F:

30.0(1.18)
