SB-MC-M20-MS20

Male Connectors of stainless steel 316SS, Metric 20 x Metric M20x 1.5

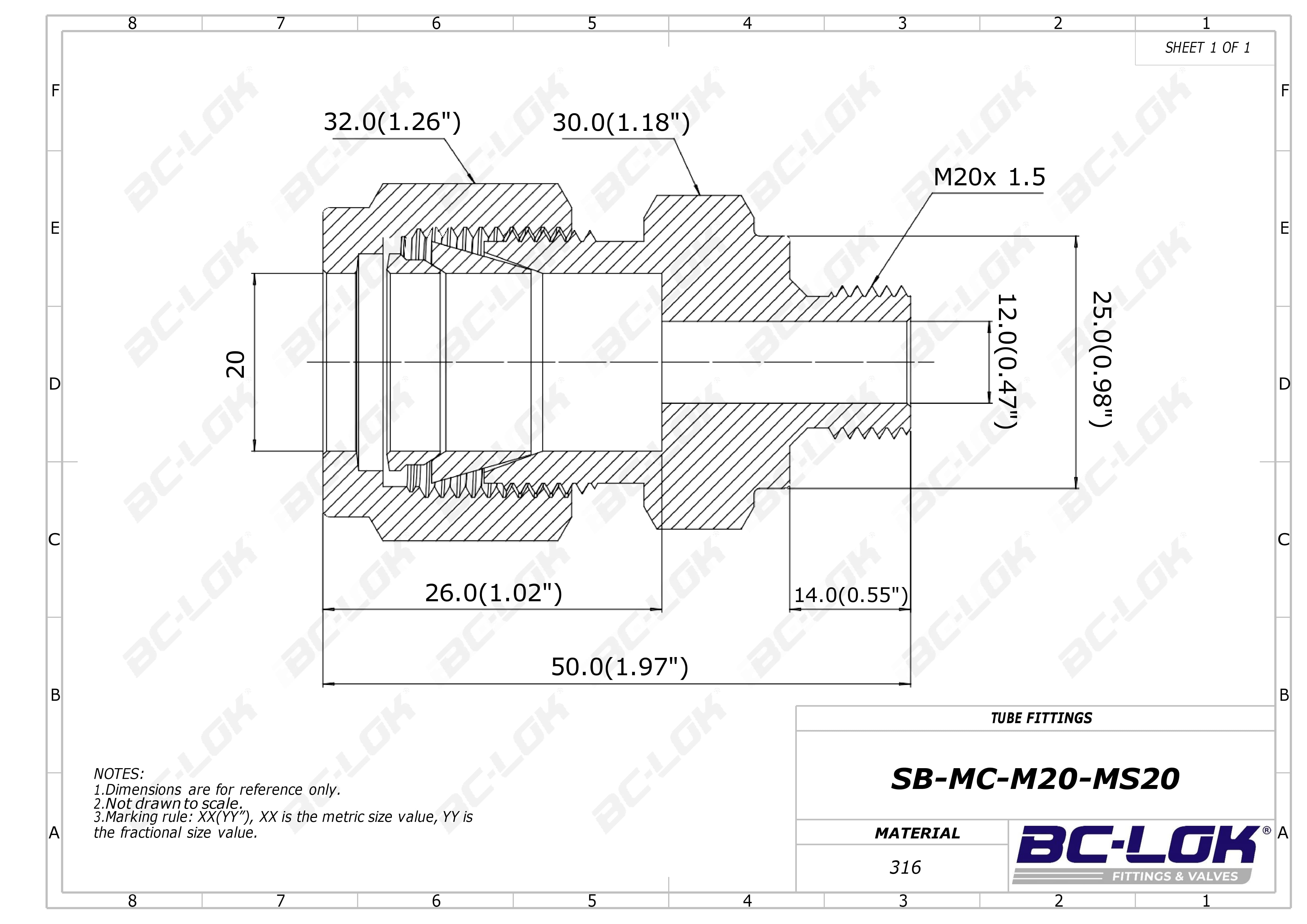

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

Metric

Medida T:

20 mm

Medida P:

M20x 1.5 mm

Dimension inch.(mm)

Dimension B:

14.0(0.55)

Dimension C:

26.0(1.02)

Dimension D:

32.0(1.26)

Dimension ⌀E:

12.0(0.47)

Dimension F:

30.0(1.18)

Dimension G:

25.0(0.98)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-MC-M20-MS20	316SS	20 Metric	M20x 1.5 Metric	14.0(0.55)	26.0(1.02)	32.0(1.26)	12.0(0.47)	30.0(1.18)	25.0(0.98)	50.0(1.97)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

Metric

Medida T:

20 mm

Medida P:

M20x 1.5 mm

Dimension, in. (mm)

Dimension B:

14.0(0.55)

Dimension C:

26.0(1.02)

Dimension D:

32.0(1.26)

Dimension Dimension ⌀E:

12.0(0.47)

Dimension F:

30.0(1.18)

Dimension G:

25.0(0.98)
