SB-MC-M18-RT8

Male Connectors of stainless steel 316SS, Metric 18 x ISO Tapered Thread 1/2

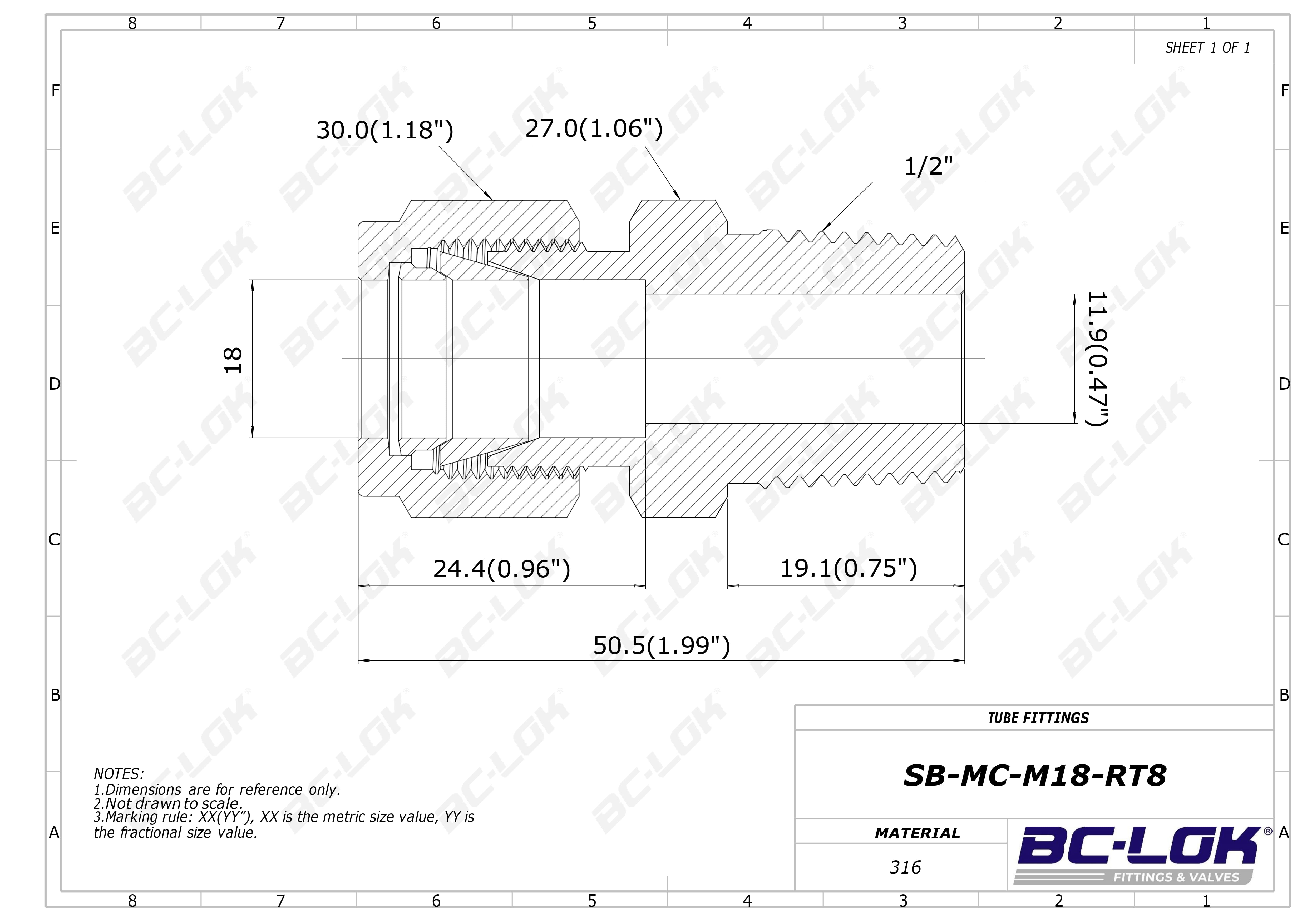

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Tapered Thread

Medida T:

18 mm

Medida P:

1/2 ''

Dimension inch.(mm)

Dimension B:

19.1(0.75)

Dimension C:

24.4(0.96)

Dimension D:

30.0(1.18)

Dimension ⌀E:

11.9(0.47)

Dimension F:

27.0(1.06)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-MC-M18-RT8	316SS	18 Metric	1/2 ISO Tapered Thread	19.1(0.75)	24.4(0.96)	30.0(1.18)	11.9(0.47)	27.0(1.06)	50.5(1.99)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Tapered Thread

Medida T:

18 mm

Medida P:

1/2 ''

Dimension, in. (mm)

Dimension B:

19.1(0.75)

Dimension C:

24.4(0.96)

Dimension D:

30.0(1.18)

Dimension Dimension ⌀E:

11.9(0.47)

Dimension F:

27.0(1.06)
