SB-MC-M16-RP8

Male Connectors of stainless steel 316SS, Metric 16 x ISO Parallel Thread 1/2

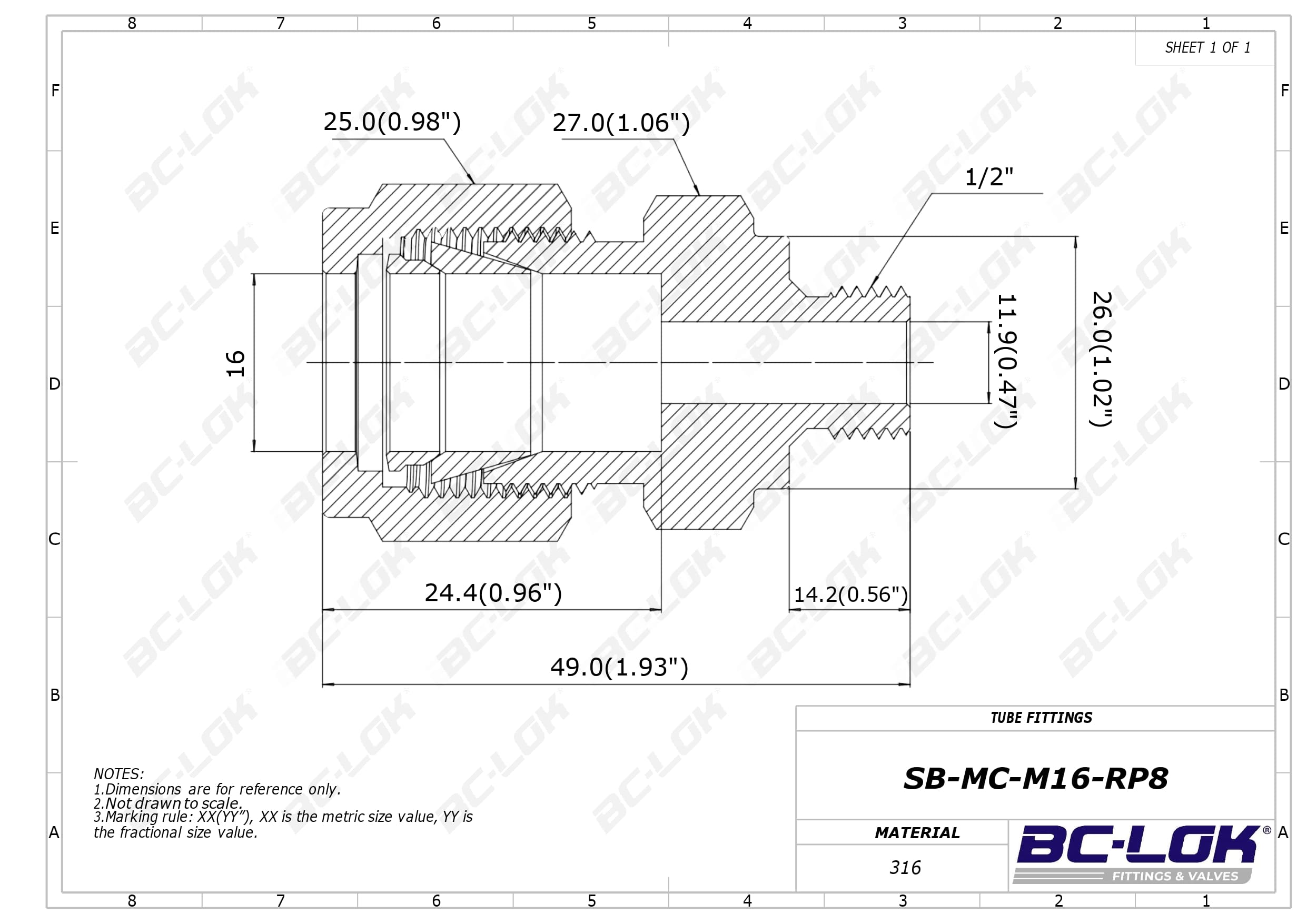

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Parallel Thread

Medida T:

16 mm

Medida P:

1/2 ''

Dimension inch.(mm)

Dimension B:

14.2(0.56)

Dimension C:

24.4(0.96)

Dimension D:

25.0(0.98)

Dimension ⌀E:

11.9(0.47)

Dimension F:

27.0(1.06)

Dimension G:

26.0(1.02)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-MC-M16-RP8	316SS	16 Metric	1/2 ISO Parallel Thread	14.2(0.56)	24.4(0.96)	25.0(0.98)	11.9(0.47)	27.0(1.06)	26.0(1.02)	49.0(1.93)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Parallel Thread

Medida T:

16 mm

Medida P:

1/2 ''

Dimension, in. (mm)

Dimension B:

14.2(0.56)

Dimension C:

24.4(0.96)

Dimension D:

25.0(0.98)

Dimension Dimension ⌀E:

11.9(0.47)

Dimension F:

27.0(1.06)

Dimension G:

26.0(1.02)
