SB-MC-M14-RT12

Male Connectors of stainless steel 316SS, Metric 14 x ISO Tapered Thread 3/4

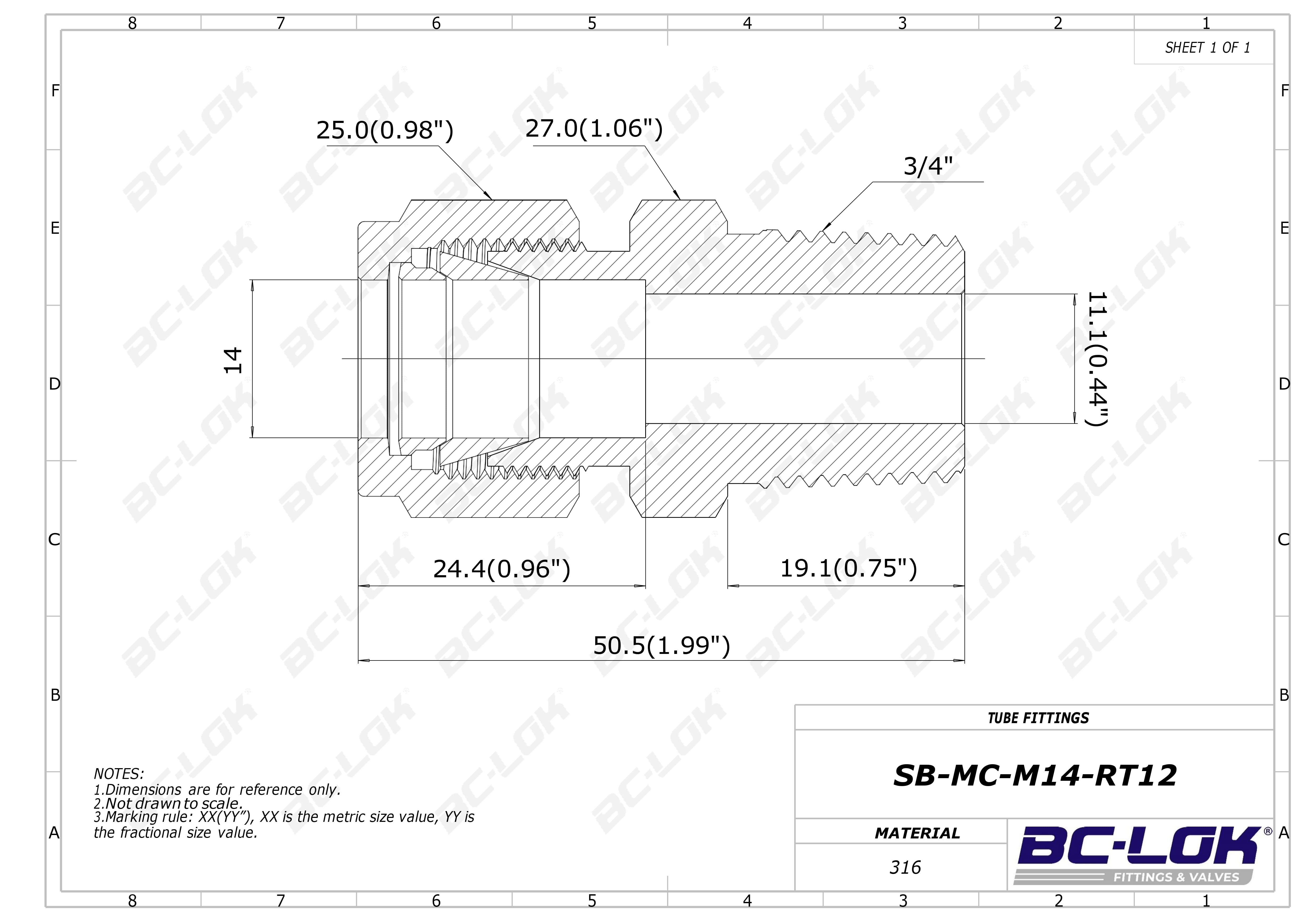

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Tapered Thread

Medida T:

14 mm

Medida P:

3/4 ''

Dimension inch.(mm)

Dimension B:

19.1(0.75)

Dimension C:

24.4(0.96)

Dimension D:

25.0(0.98)

Dimension ⌀E:

11.1(0.44)

Dimension F:

27.0(1.06)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-MC-M14-RT12	316SS	14 Metric	3/4 ISO Tapered Thread	19.1(0.75)	24.4(0.96)	25.0(0.98)	11.1(0.44)	27.0(1.06)	50.5(1.99)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

ISO Tapered Thread

Medida T:

14 mm

Medida P:

3/4 ''

Dimension, in. (mm)

Dimension B:

19.1(0.75)

Dimension C:

24.4(0.96)

Dimension D:

25.0(0.98)

Dimension Dimension ⌀E:

11.1(0.44)

Dimension F:

27.0(1.06)
