SB-MC-M14-N2

Male Connectors of stainless steel 316SS, Metric 14 x NPT Thread 1/8

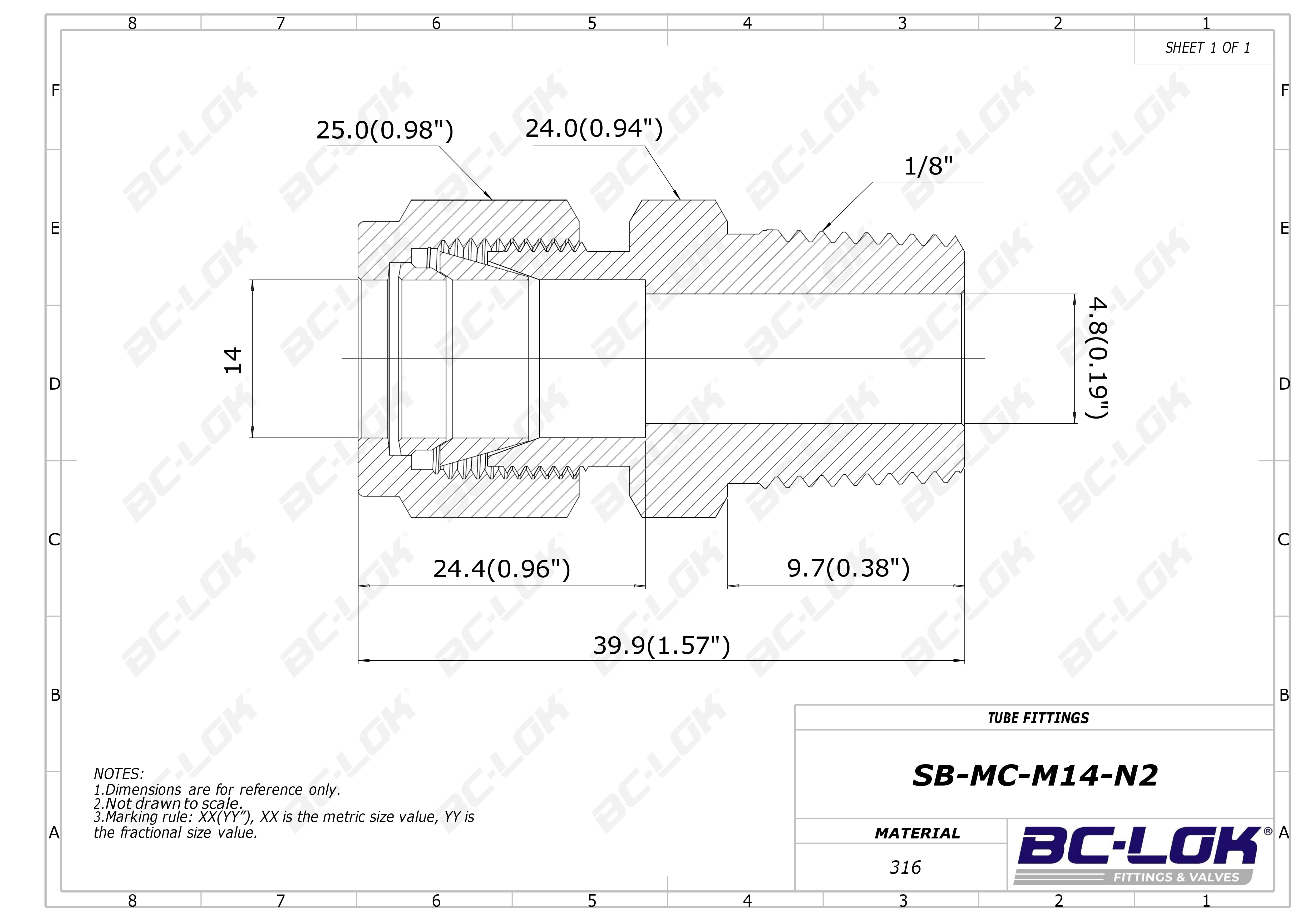

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

14 mm

Medida P:

1/8 ''

Dimension inch.(mm)

Dimension B:

9.7(0.38)

Dimension C:

24.4(0.96)

Dimension D:

25.0(0.98)

Dimension ⌀E:

4.8(0.19)

Dimension F:

24.0(0.94)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-MC-M14-N2	316SS	14 Metric	1/8 NPT Thread	9.7(0.38)	24.4(0.96)	25.0(0.98)	4.8(0.19)	24.0(0.94)	39.9(1.57)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

14 mm

Medida P:

1/8 ''

Dimension, in. (mm)

Dimension B:

9.7(0.38)

Dimension C:

24.4(0.96)

Dimension D:

25.0(0.98)

Dimension Dimension ⌀E:

4.8(0.19)

Dimension F:

24.0(0.94)
