SB-MC-M12-N4

Male Connectors of stainless steel 316SS, Metric 12 x NPT Thread 1/4

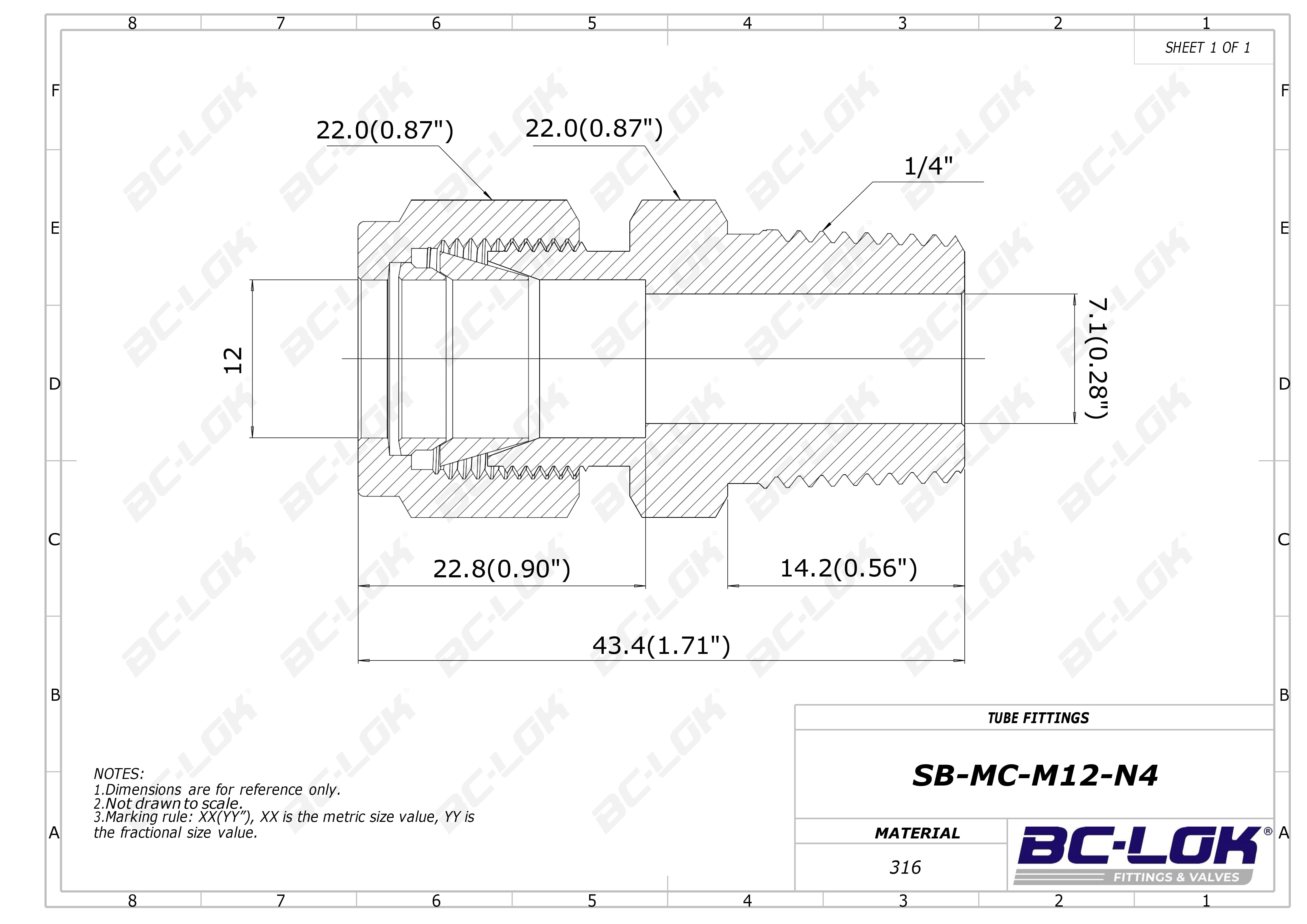

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

12 mm

Medida P:

1/4 ''

Dimension inch.(mm)

Dimension B:

14.2(0.56)

Dimension C:

22.8(0.90)

Dimension D:

22.0(0.87)

Dimension ⌀E:

7.1(0.28)

Dimension F:

22.0(0.87)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-MC-M12-N4	316SS	12 Metric	1/4 NPT Thread	14.2(0.56)	22.8(0.90)	22.0(0.87)	7.1(0.28)	22.0(0.87)	43.4(1.71)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

12 mm

Medida P:

1/4 ''

Dimension, in. (mm)

Dimension B:

14.2(0.56)

Dimension C:

22.8(0.90)

Dimension D:

22.0(0.87)

Dimension Dimension ⌀E:

7.1(0.28)

Dimension F:

22.0(0.87)
