SB-MC-M12-N12

{Fitting type} of stainless steel 316SS, Metric 12 x NPT Thread 3/4

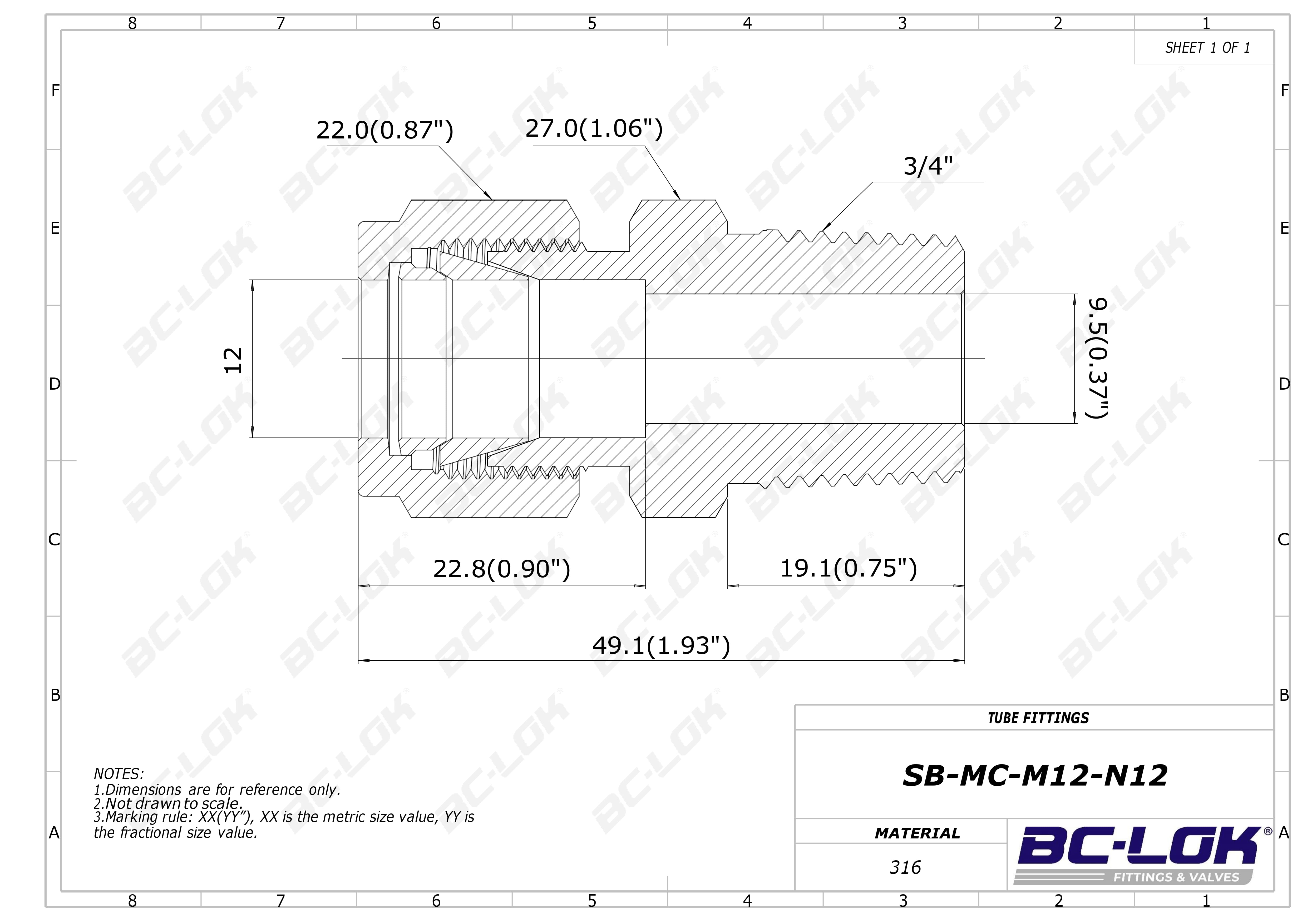

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

12 mm

Medida P:

3/4 ''

Dimension inch.(mm)

Dimension B:

19.1(0.75)

Dimension C:

22.8(0.90)

Dimension D:

22.0(0.87)

Dimension ⌀E:

9.5(0.37)

Dimension F:

27.0(1.06)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-MC-M12-N12	316SS	12 Metric	3/4 NPT Thread	19.1(0.75)	22.8(0.90)	22.0(0.87)	9.5(0.37)	27.0(1.06)	49.1(1.93)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

12 mm

Medida P:

3/4 ''

Dimension, in. (mm)

Dimension B:

19.1(0.75)

Dimension C:

22.8(0.90)

Dimension D:

22.0(0.87)

Dimension Dimension ⌀E:

9.5(0.37)

Dimension F:

27.0(1.06)
