SB-MC-M12-MS20

Male Connectors of stainless steel 316SS, Metric 12 x Metric M20x 1.5

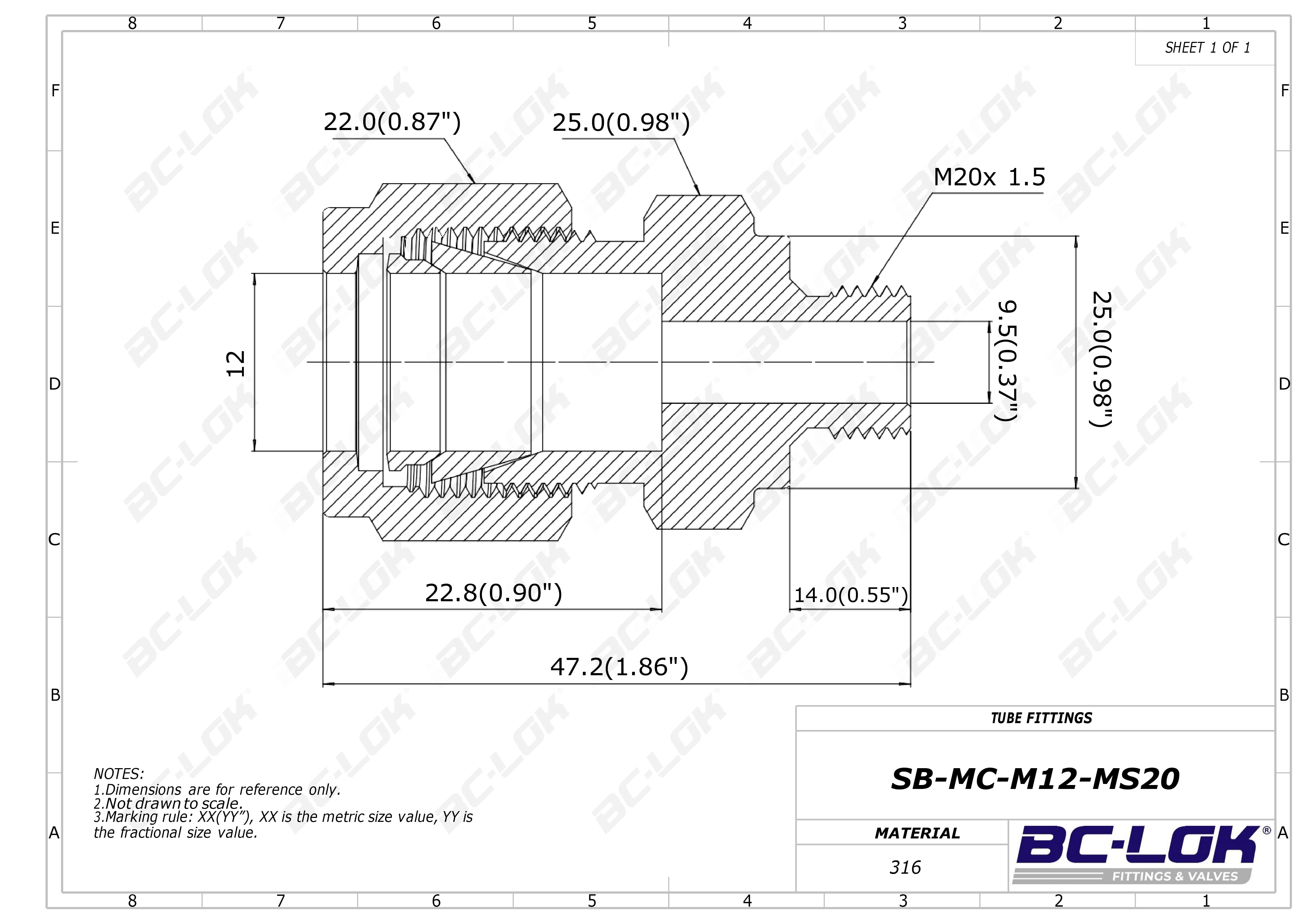

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

Metric

Medida T:

12 mm

Medida P:

M20x 1.5 mm

Dimension inch.(mm)

Dimension B:

14.0(0.55)

Dimension C:

22.8(0.90)

Dimension D:

22.0(0.87)

Dimension ⌀E:

9.5(0.37)

Dimension F:

25.0(0.98)

Dimension G:

25.0(0.98)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-MC-M12-MS20	316SS	12 Metric	M20x 1.5 Metric	14.0(0.55)	22.8(0.90)	22.0(0.87)	9.5(0.37)	25.0(0.98)	25.0(0.98)	47.2(1.86)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

Metric

Medida T:

12 mm

Medida P:

M20x 1.5 mm

Dimension, in. (mm)

Dimension B:

14.0(0.55)

Dimension C:

22.8(0.90)

Dimension D:

22.0(0.87)

Dimension Dimension ⌀E:

9.5(0.37)

Dimension F:

25.0(0.98)

Dimension G:

25.0(0.98)
