SB-MC-M12-MS16

Male Connectors of stainless steel 316SS, Metric 12 x Metric M16x 1.5

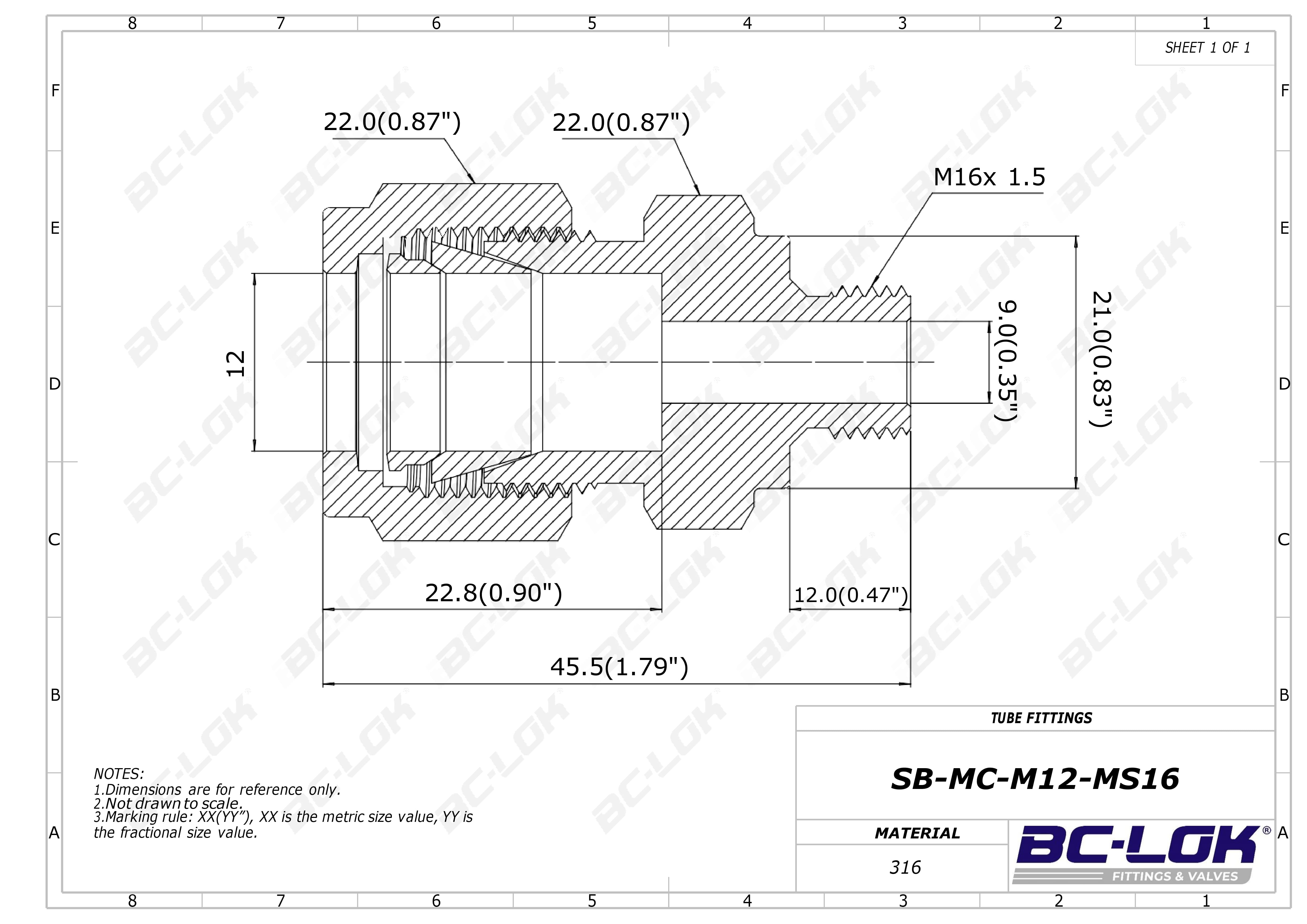

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

Metric

Medida T:

12 mm

Medida P:

M16x 1.5 mm

Dimension inch.(mm)

Dimension B:

12.0(0.47)

Dimension C:

22.8(0.90)

Dimension D:

22.0(0.87)

Dimension ⌀E:

9.0(0.35)

Dimension F:

22.0(0.87)

Dimension G:

21.0(0.83)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-MC-M12-MS16	316SS	12 Metric	M16x 1.5 Metric	12.0(0.47)	22.8(0.90)	22.0(0.87)	9.0(0.35)	22.0(0.87)	21.0(0.83)	45.5(1.79)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

Metric

Medida T:

12 mm

Medida P:

M16x 1.5 mm

Dimension, in. (mm)

Dimension B:

12.0(0.47)

Dimension C:

22.8(0.90)

Dimension D:

22.0(0.87)

Dimension Dimension ⌀E:

9.0(0.35)

Dimension F:

22.0(0.87)

Dimension G:

21.0(0.83)
