SB-MC-M10-N6

Male Connectors of stainless steel 316SS, Metric 10 x NPT Thread 3/8

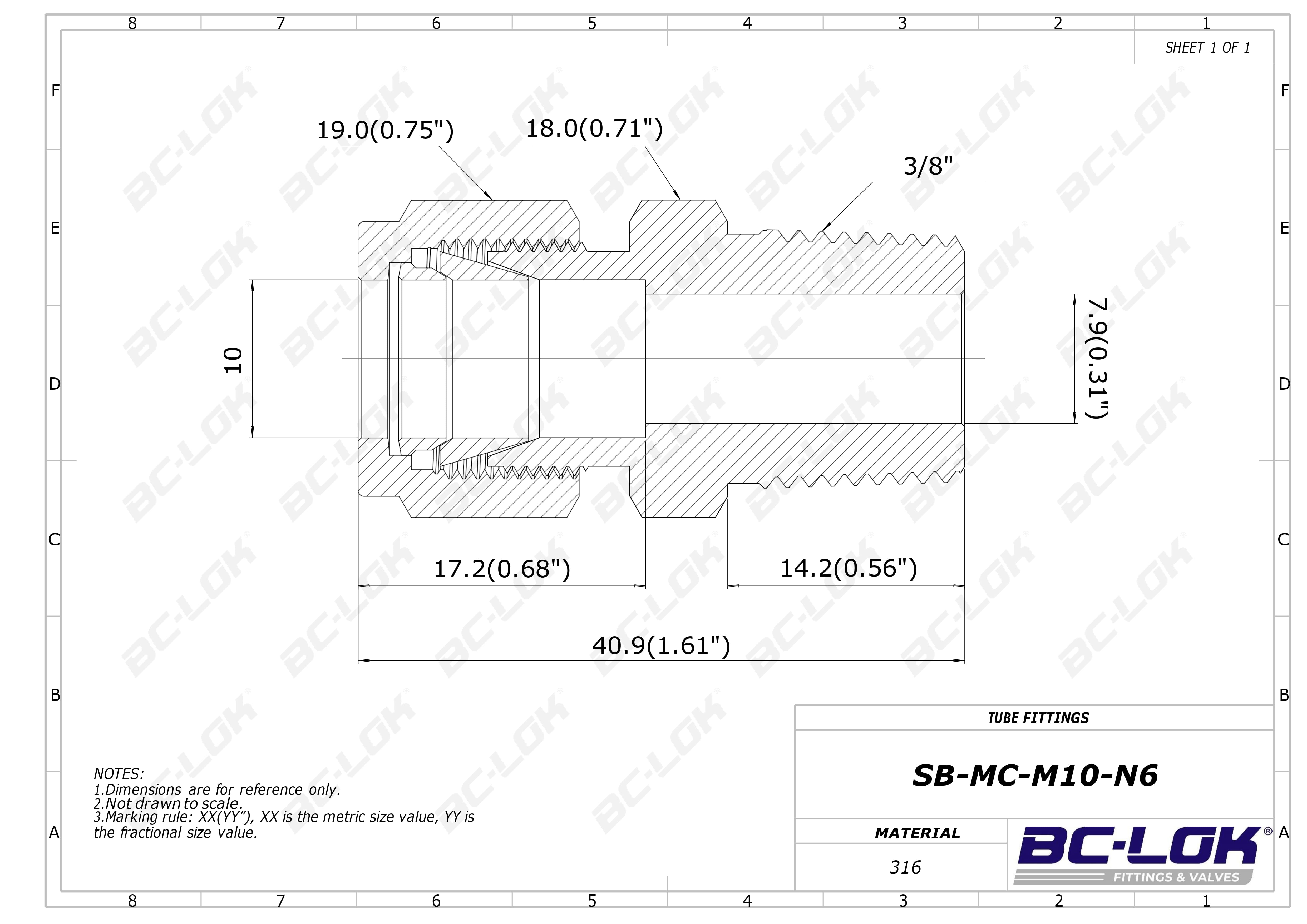

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

10 mm

Medida P:

3/8 ''

Dimension inch.(mm)

Dimension B:

14.2(0.56)

Dimension C:

17.2(0.68)

Dimension D:

19.0(0.75)

Dimension ⌀E:

7.9(0.31)

Dimension F:

18.0(0.71)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-MC-M10-N6	316SS	10 Metric	3/8 NPT Thread	14.2(0.56)	17.2(0.68)	19.0(0.75)	7.9(0.31)	18.0(0.71)	40.9(1.61)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

NPT Thread

Medida T:

10 mm

Medida P:

3/8 ''

Dimension, in. (mm)

Dimension B:

14.2(0.56)

Dimension C:

17.2(0.68)

Dimension D:

19.0(0.75)

Dimension Dimension ⌀E:

7.9(0.31)

Dimension F:

18.0(0.71)
