SB-MC-M10-MS14

Male Connectors of stainless steel 316SS, Metric 10 x Metric M14x 1.5

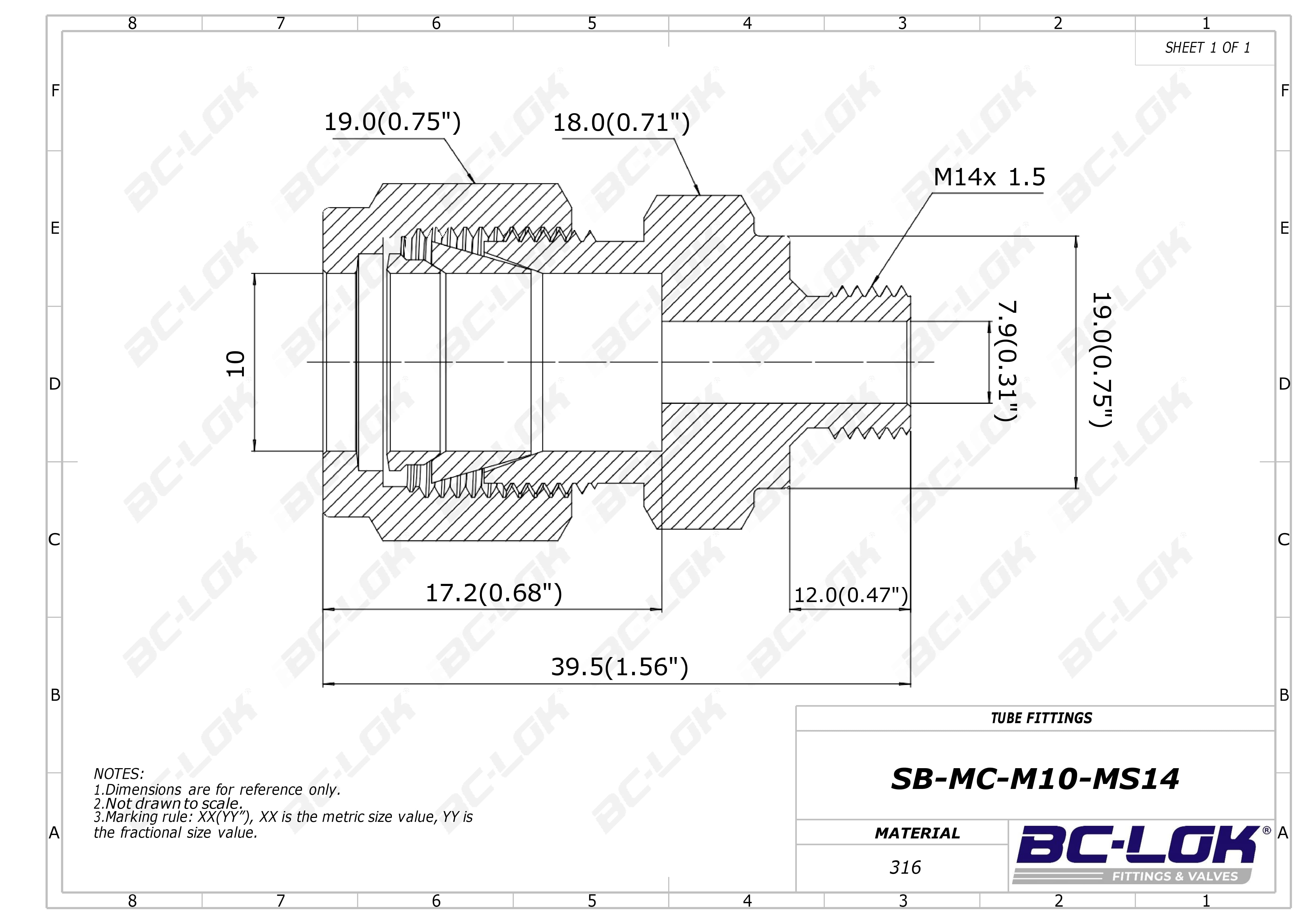

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

Metric

Medida T:

10 mm

Medida P:

M14x 1.5 mm

Dimension inch.(mm)

Dimension B:

12.0(0.47)

Dimension C:

17.2(0.68)

Dimension D:

19.0(0.75)

Dimension ⌀E:

7.9(0.31)

Dimension F:

18.0(0.71)

Dimension G:

19.0(0.75)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-MC-M10-MS14	316SS	10 Metric	M14x 1.5 Metric	12.0(0.47)	17.2(0.68)	19.0(0.75)	7.9(0.31)	18.0(0.71)	19.0(0.75)	39.5(1.56)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Metric

Tipo de entrada P:

Metric

Medida T:

10 mm

Medida P:

M14x 1.5 mm

Dimension, in. (mm)

Dimension B:

12.0(0.47)

Dimension C:

17.2(0.68)

Dimension D:

19.0(0.75)

Dimension Dimension ⌀E:

7.9(0.31)

Dimension F:

18.0(0.71)

Dimension G:

19.0(0.75)
