SB-MC-F8-OS12

Male Connectors of stainless steel 316SS, Fractional 1/2 x O-SEAL With SAE/MS 3/4-16

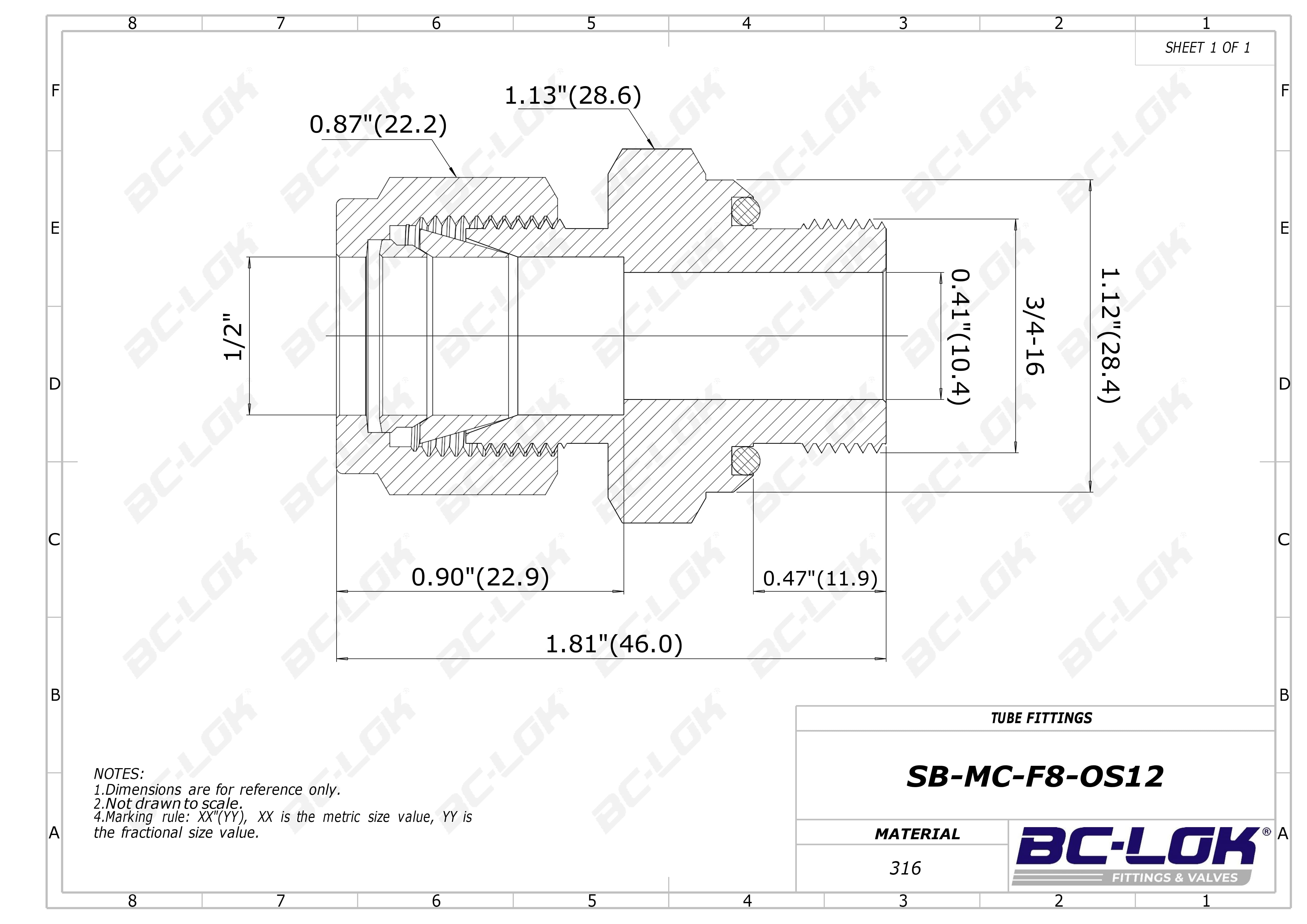

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

O-SEAL With SAE/MS

Medida T:

1/2 ''

Medida P:

3/4-16 ''

Dimension inch.(mm)

Dimension B:

0.47(11.9)

Dimension C:

0.90(22.9)

Dimension D:

0.87(22.2)

Dimension ⌀E:

0.41(10.4)

Dimension F:

1.13(28.6)

Dimension G:

1.12(28.4)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-MC-F8-OS12	316SS	1/2 Fractional	3/4-16 O-SEAL With SAE/MS	0.47(11.9)	0.90(22.9)	0.87(22.2)	0.41(10.4)	1.13(28.6)	1.12(28.4)	1.81(46.0)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

O-SEAL With SAE/MS

Medida T:

1/2 ''

Medida P:

3/4-16 ''

Dimension, in. (mm)

Dimension B:

0.47(11.9)

Dimension C:

0.90(22.9)

Dimension D:

0.87(22.2)

Dimension Dimension ⌀E:

0.41(10.4)

Dimension F:

1.13(28.6)

Dimension G:

1.12(28.4)
