SB-MC-F8-MS18

Male Connectors of stainless steel 316SS, Fractional 1/2 x Metric M18x 1.5

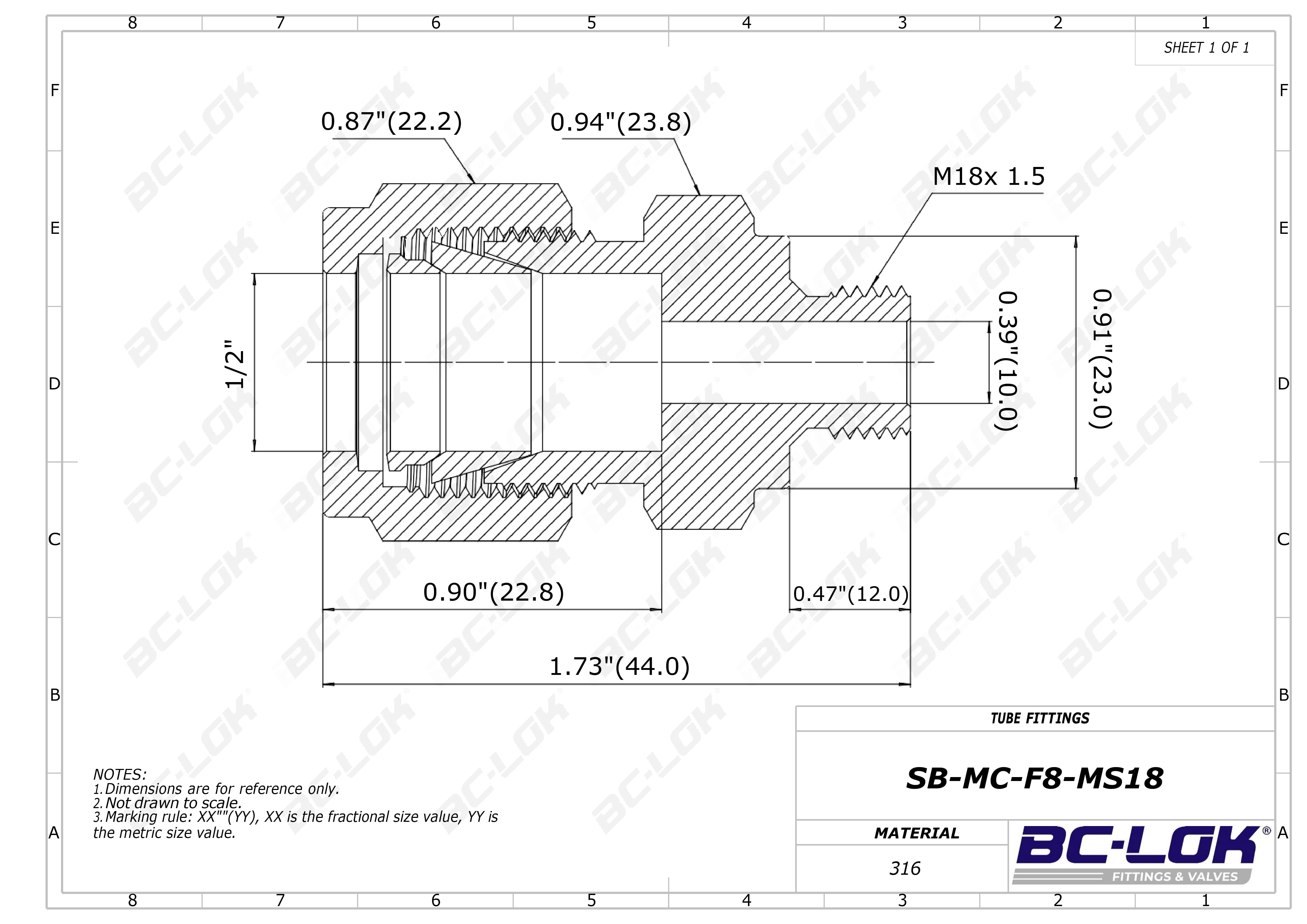

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

Metric

Medida T:

1/2 ''

Medida P:

M18x 1.5 mm

Dimension inch.(mm)

Dimension B:

0.47(12.0)

Dimension C:

0.90(22.8)

Dimension D:

0.87(22.2)

Dimension ⌀E:

0.39(10.0)

Dimension F:

0.94(23.8)

Dimension G:

0.91(23.0)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-MC-F8-MS18	316SS	1/2 Fractional	M18x 1.5 Metric	0.47(12.0)	0.90(22.8)	0.87(22.2)	0.39(10.0)	0.94(23.8)	0.91(23.0)	1.73(44.0)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

Metric

Medida T:

1/2 ''

Medida P:

M18x 1.5 mm

Dimension, in. (mm)

Dimension B:

0.47(12.0)

Dimension C:

0.90(22.8)

Dimension D:

0.87(22.2)

Dimension Dimension ⌀E:

0.39(10.0)

Dimension F:

0.94(23.8)

Dimension G:

0.91(23.0)
