SB-MC-F8-AN8

{Fitting type} of stainless steel 316SS, Fractional 1/2 x 37° Flared 1/2

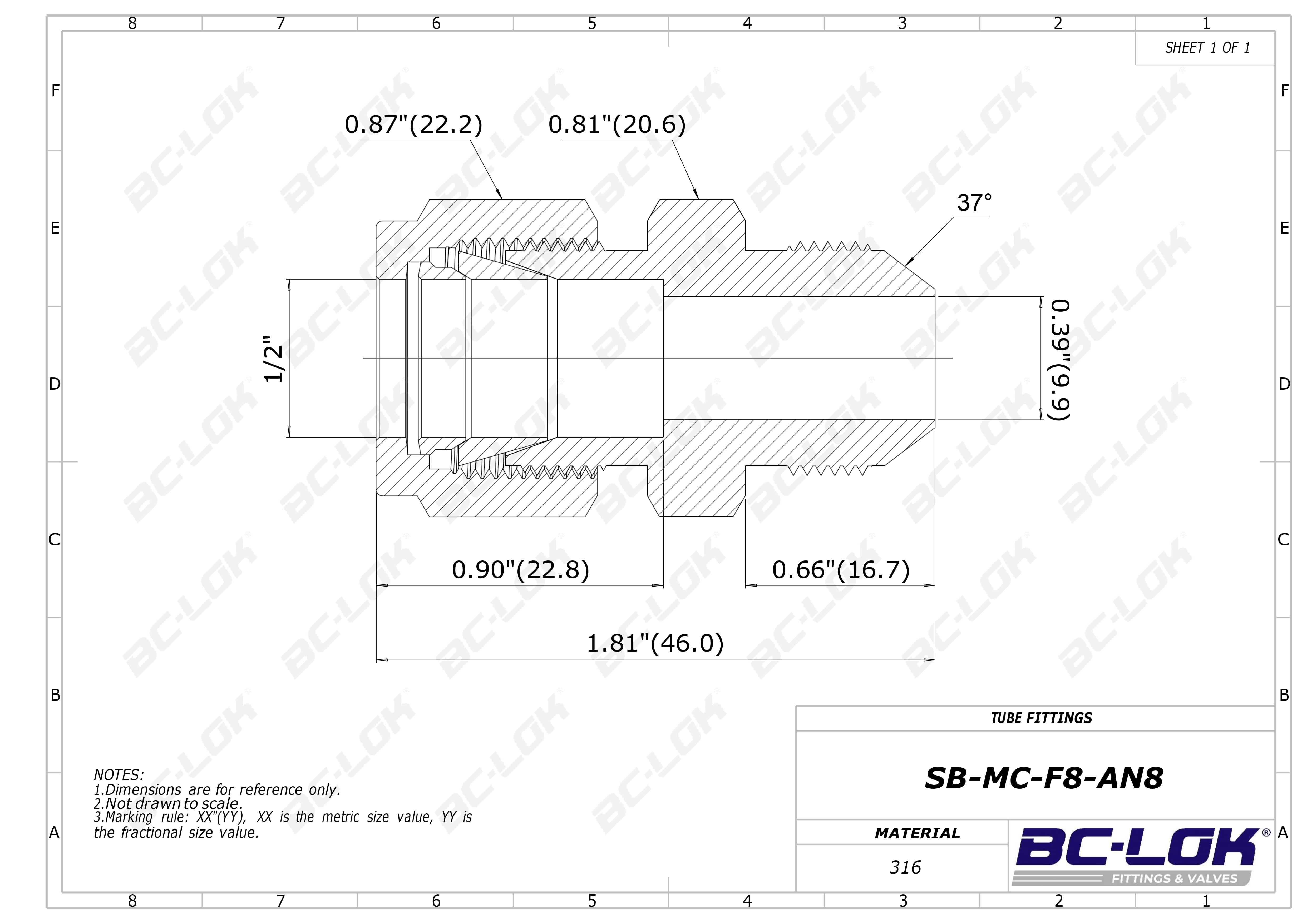

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

37° Flared

Medida T:

1/2 ''

Medida P:

1/2 ''

Dimension inch.(mm)

Dimension B:

0.66(16.7)

Dimension C:

0.90(22.8)

Dimension D:

0.87(22.2)

Dimension ⌀E:

0.39(9.9)

Dimension F:

0.81(20.6)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-MC-F8-AN8	316SS	1/2 Fractional	1/2 37° Flared	0.66(16.7)	0.90(22.8)	0.87(22.2)	0.39(9.9)	0.81(20.6)	1.81(46.0)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

37° Flared

Medida T:

1/2 ''

Medida P:

1/2 ''

Dimension, in. (mm)

Dimension B:

0.66(16.7)

Dimension C:

0.90(22.8)

Dimension D:

0.87(22.2)

Dimension Dimension ⌀E:

0.39(9.9)

Dimension F:

0.81(20.6)
