SB-MC-F6-ST9

Male Connectors of stainless steel 316SS, Fractional 3/8 x SAE/MS Thread 9/16-18

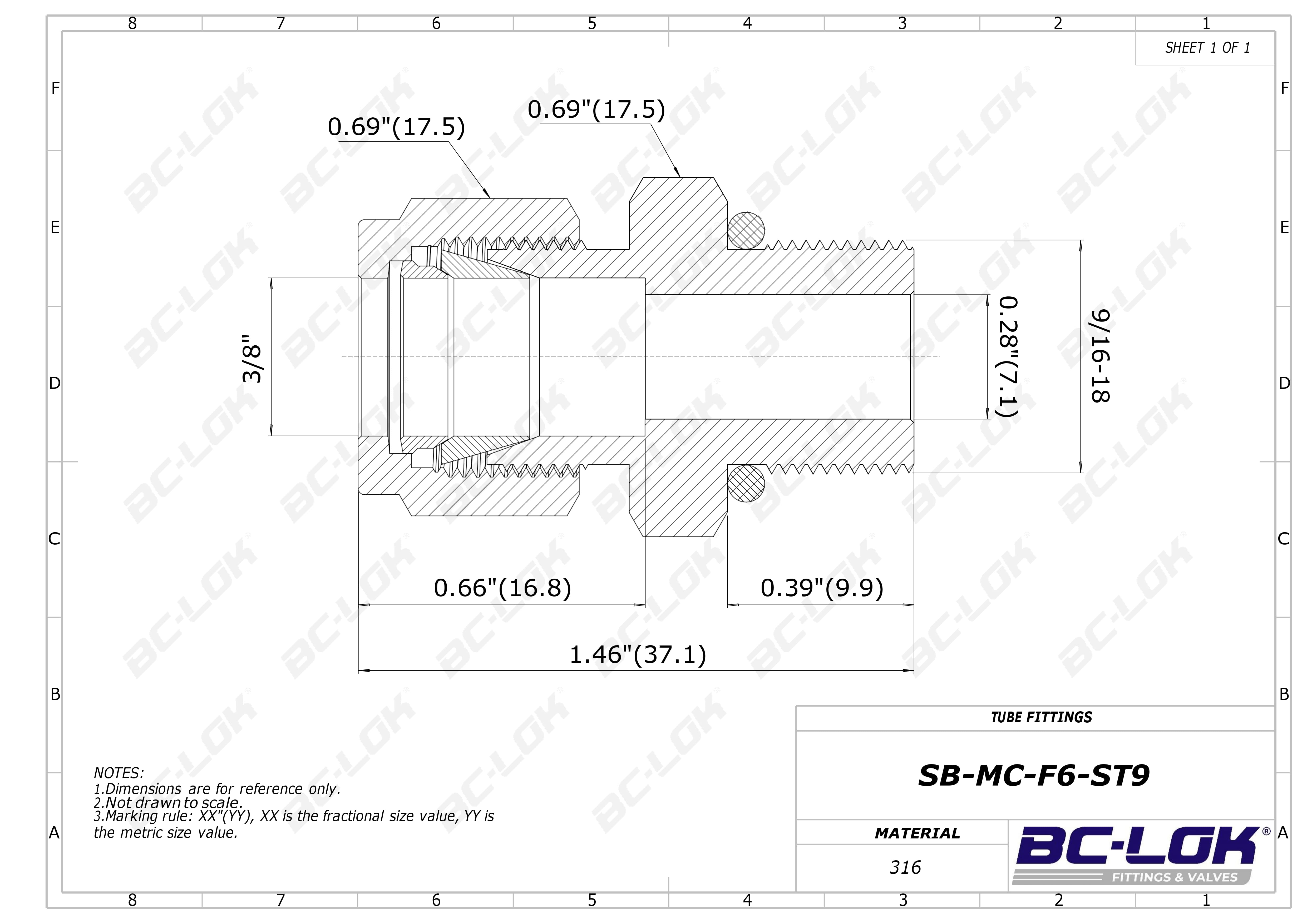

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

SAE/MS Thread

Medida T:

3/8 ''

Medida P:

9/16-18 ''

Dimension inch.(mm)

Dimension B:

0.39(9.9)

Dimension C:

0.66(16.8)

Dimension D:

0.69(17.5)

Dimension ⌀E:

0.28(7.1)

Dimension F:

0.69(17.5)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-MC-F6-ST9	316SS	3/8 Fractional	9/16-18 SAE/MS Thread	0.39(9.9)	0.66(16.8)	0.69(17.5)	0.28(7.1)	0.69(17.5)	1.46(37.1)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

SAE/MS Thread

Medida T:

3/8 ''

Medida P:

9/16-18 ''

Dimension, in. (mm)

Dimension B:

0.39(9.9)

Dimension C:

0.66(16.8)

Dimension D:

0.69(17.5)

Dimension Dimension ⌀E:

0.28(7.1)

Dimension F:

0.69(17.5)
