SB-MC-F6-RT12

Male Connectors of stainless steel 316SS, Fractional 3/8 x ISO Tapered Thread 3/4

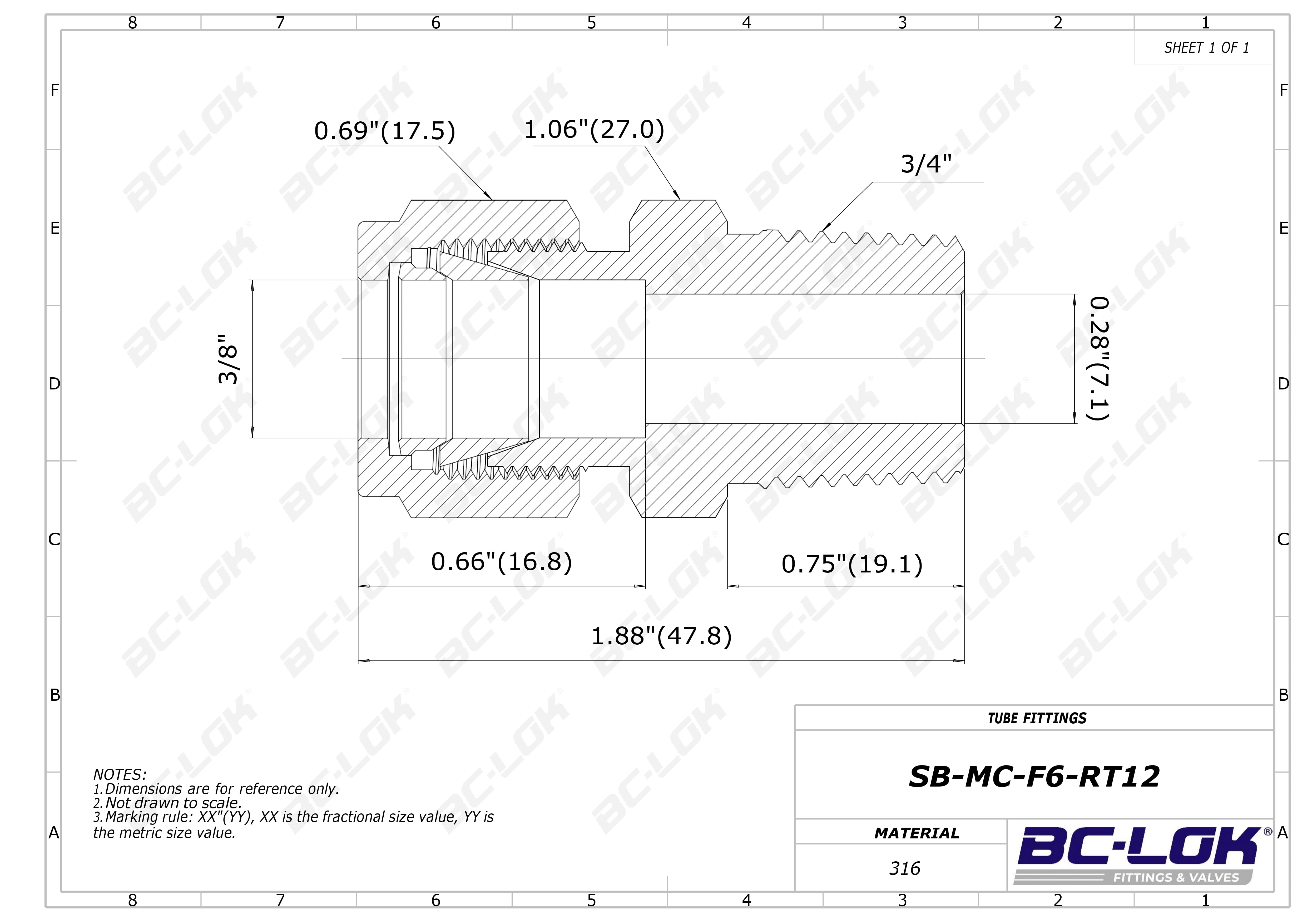

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

ISO Tapered Thread

Medida T:

3/8 ''

Medida P:

3/4 ''

Dimension inch.(mm)

Dimension B:

0.75(19.1)

Dimension C:

0.66(16.8)

Dimension D:

0.69(17.5)

Dimension ⌀E:

0.28(7.1)

Dimension F:

1.06(27.0)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-MC-F6-RT12	316SS	3/8 Fractional	3/4 ISO Tapered Thread	0.75(19.1)	0.66(16.8)	0.69(17.5)	0.28(7.1)	1.06(27.0)	1.88(47.8)
