SB-MC-F6-MS18

Male Connectors of stainless steel 316SS, Fractional 3/8 x Metric M18x 1.5

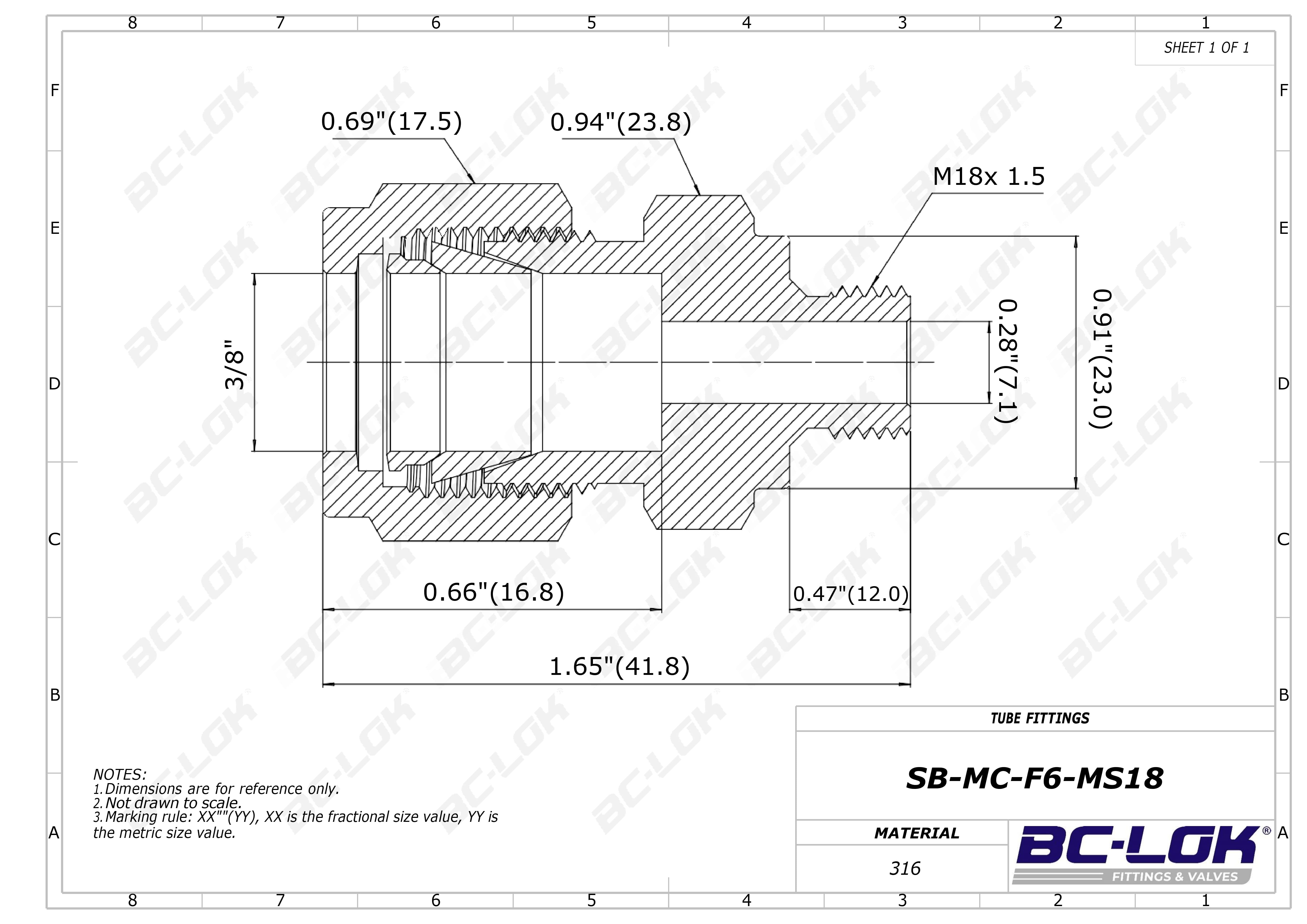

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

Metric

Medida T:

3/8 ''

Medida P:

M18x 1.5 mm

Dimension inch.(mm)

Dimension B:

0.47(12.0)

Dimension C:

0.66(16.8)

Dimension D:

0.69(17.5)

Dimension ⌀E:

0.28(7.1)

Dimension F:

0.94(23.8)

Dimension G:

0.91(23.0)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-MC-F6-MS18	316SS	3/8 Fractional	M18x 1.5 Metric	0.47(12.0)	0.66(16.8)	0.69(17.5)	0.28(7.1)	0.94(23.8)	0.91(23.0)	1.65(41.8)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

Metric

Medida T:

3/8 ''

Medida P:

M18x 1.5 mm

Dimension, in. (mm)

Dimension B:

0.47(12.0)

Dimension C:

0.66(16.8)

Dimension D:

0.69(17.5)

Dimension Dimension ⌀E:

0.28(7.1)

Dimension F:

0.94(23.8)

Dimension G:

0.91(23.0)
