SB-MC-F6-AN4

Male Connectors of stainless steel 316SS, Fractional 3/8 x 37° Flared 1/4

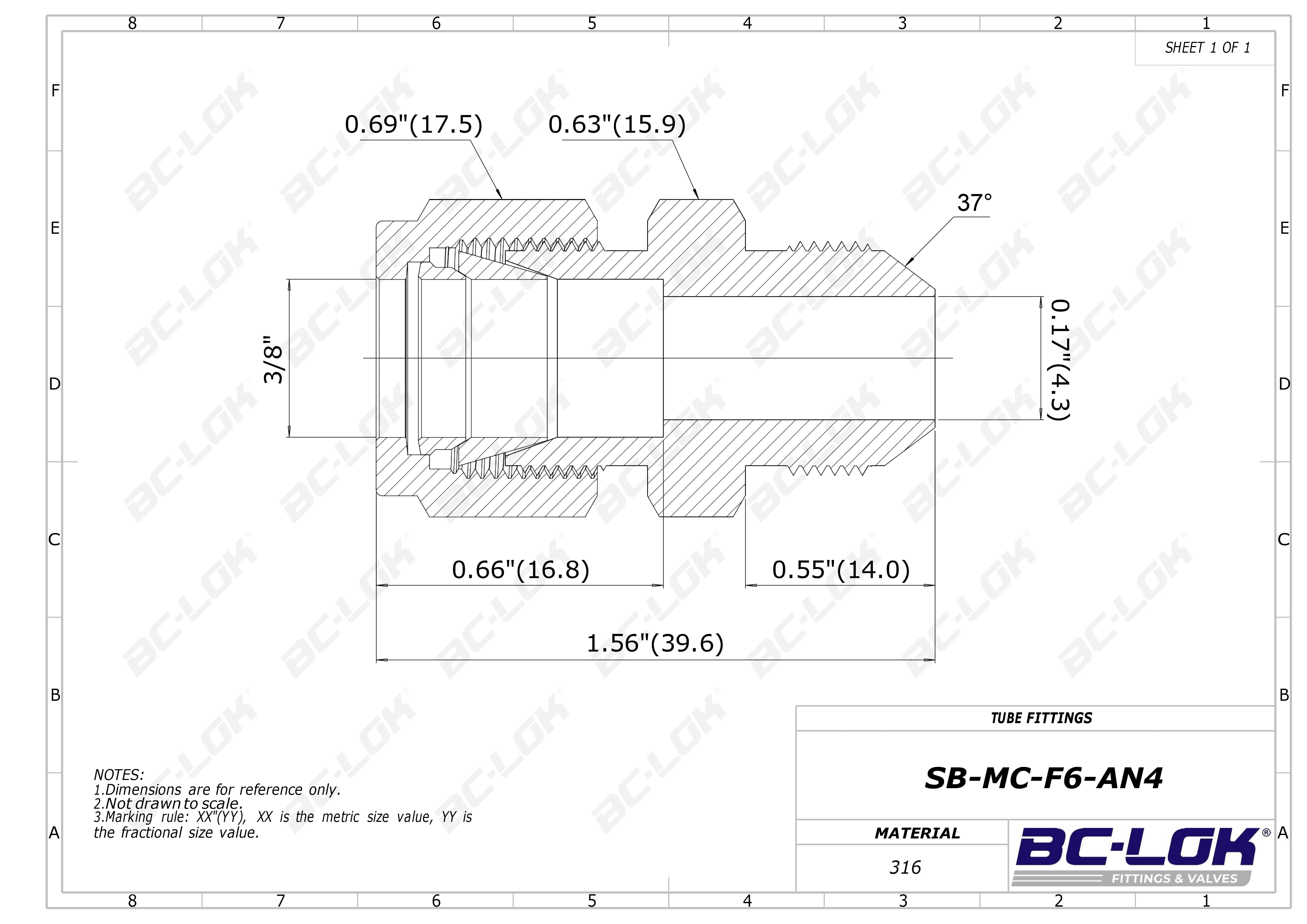

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

37° Flared

Medida T:

3/8 ''

Medida P:

1/4 ''

Dimension inch.(mm)

Dimension B:

0.55(14.0)

Dimension C:

0.66(16.8)

Dimension D:

0.69(17.5)

Dimension ⌀E:

0.17(4.3)

Dimension F:

0.63(15.9)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-MC-F6-AN4	316SS	3/8 Fractional	1/4 37° Flared	0.55(14.0)	0.66(16.8)	0.69(17.5)	0.17(4.3)	0.63(15.9)	1.56(39.6)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

37° Flared

Medida T:

3/8 ''

Medida P:

1/4 ''

Dimension, in. (mm)

Dimension B:

0.55(14.0)

Dimension C:

0.66(16.8)

Dimension D:

0.69(17.5)

Dimension Dimension ⌀E:

0.17(4.3)

Dimension F:

0.63(15.9)
