SB-MC-F5-N8

{Fitting type} of stainless steel 316SS, Fractional 5/16 x NPT Thread 1/2

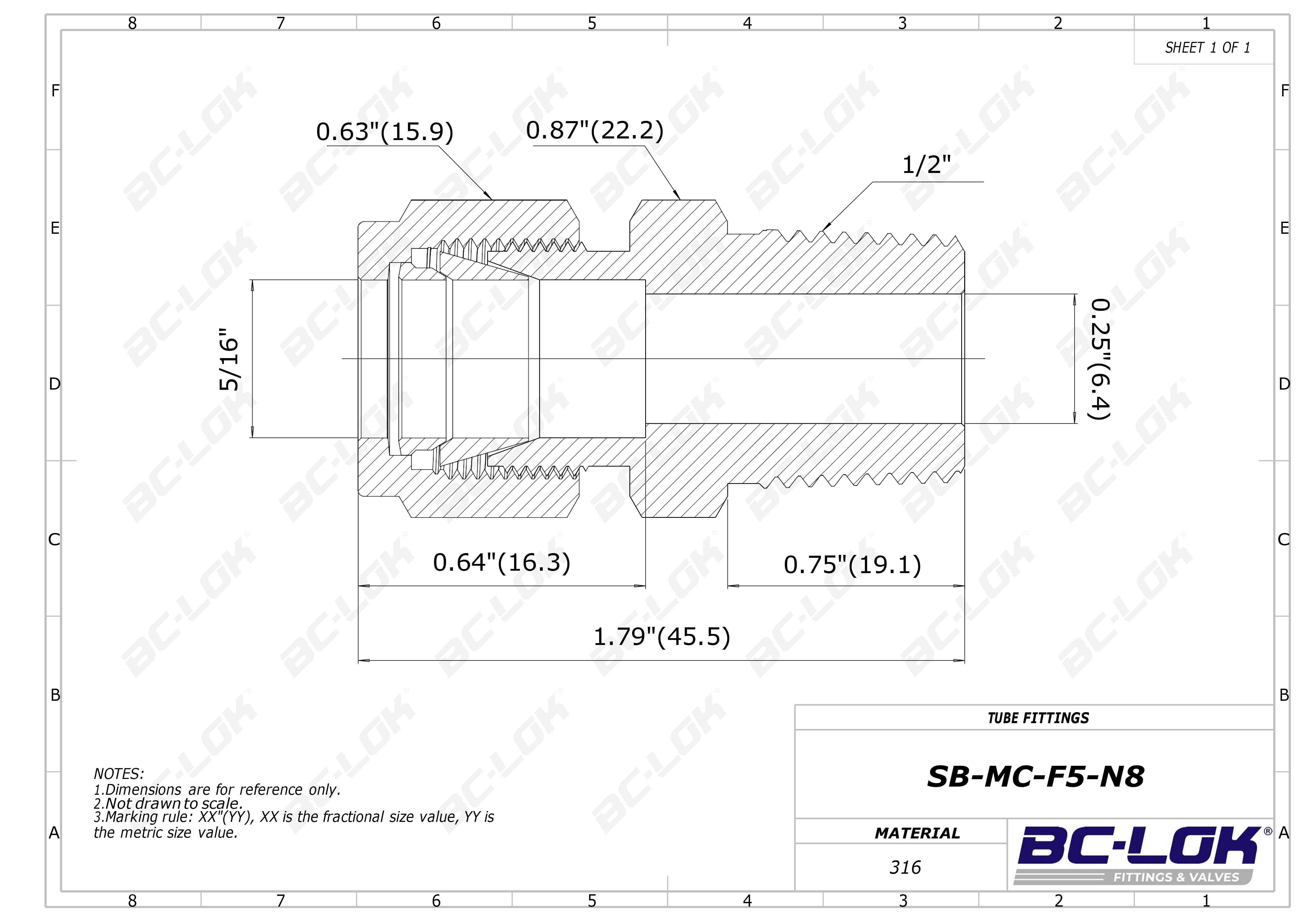

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

NPT Thread

Medida T:

5/16 ''

Medida P:

1/2 ''

Dimension inch.(mm)

Dimension B:

0.75(19.1)

Dimension C:

0.64(16.3)

Dimension D:

0.63(15.9)

Dimension ⌀E:

0.25(6.4)

Dimension F:

0.87(22.2)

Grafico Medidas

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	L
SB-MC-F5-N8	316SS	5/16 Fractional	1/2 NPT Thread	0.75(19.1)	0.64(16.3)	0.63(15.9)	0.25(6.4)	0.87(22.2)	1.79(45.5)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

NPT Thread

Medida T:

5/16 ''

Medida P:

1/2 ''

Dimension, in. (mm)

Dimension B:

0.75(19.1)

Dimension C:

0.64(16.3)

Dimension D:

0.63(15.9)

Dimension Dimension ⌀E:

0.25(6.4)

Dimension F:

0.87(22.2)
