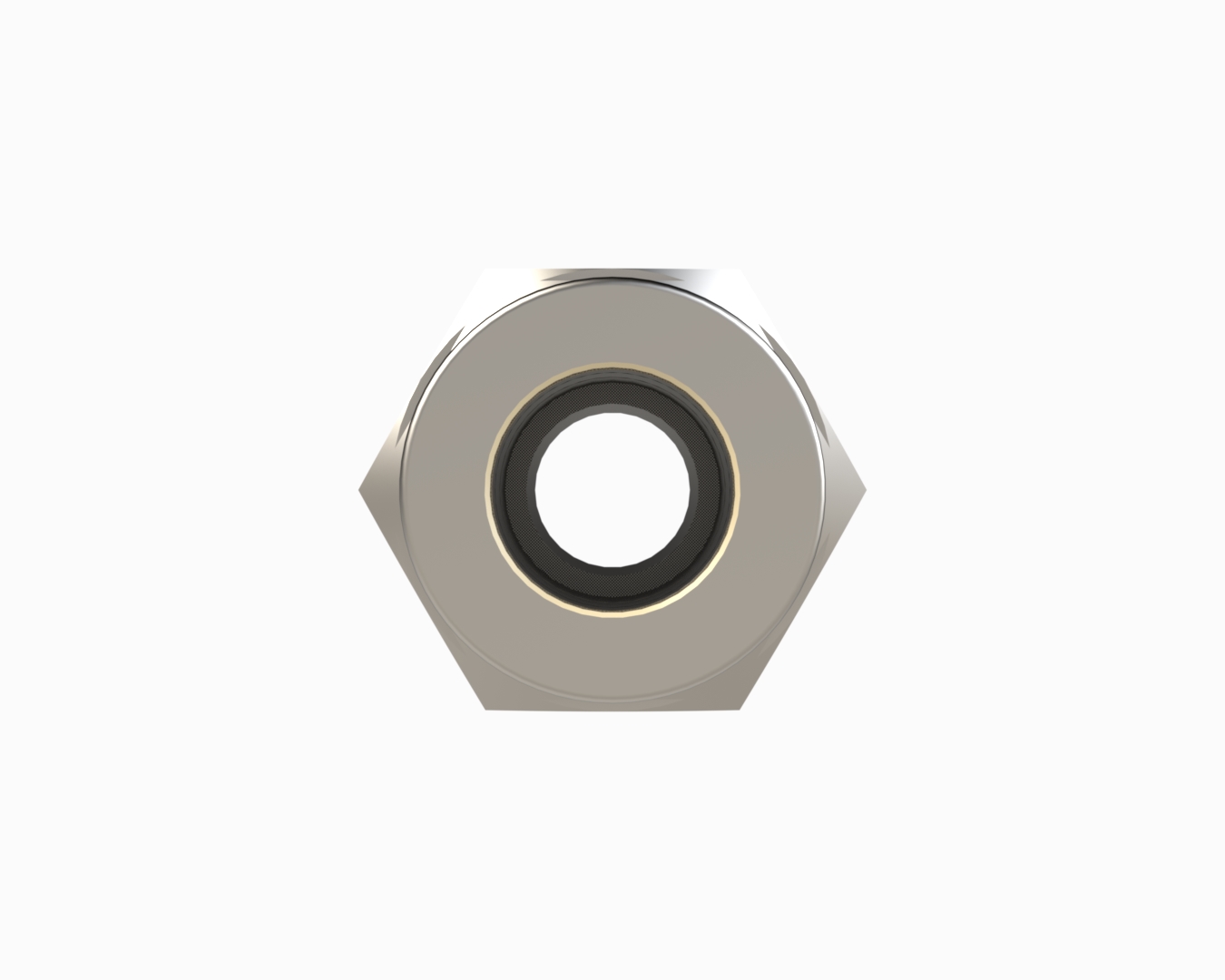

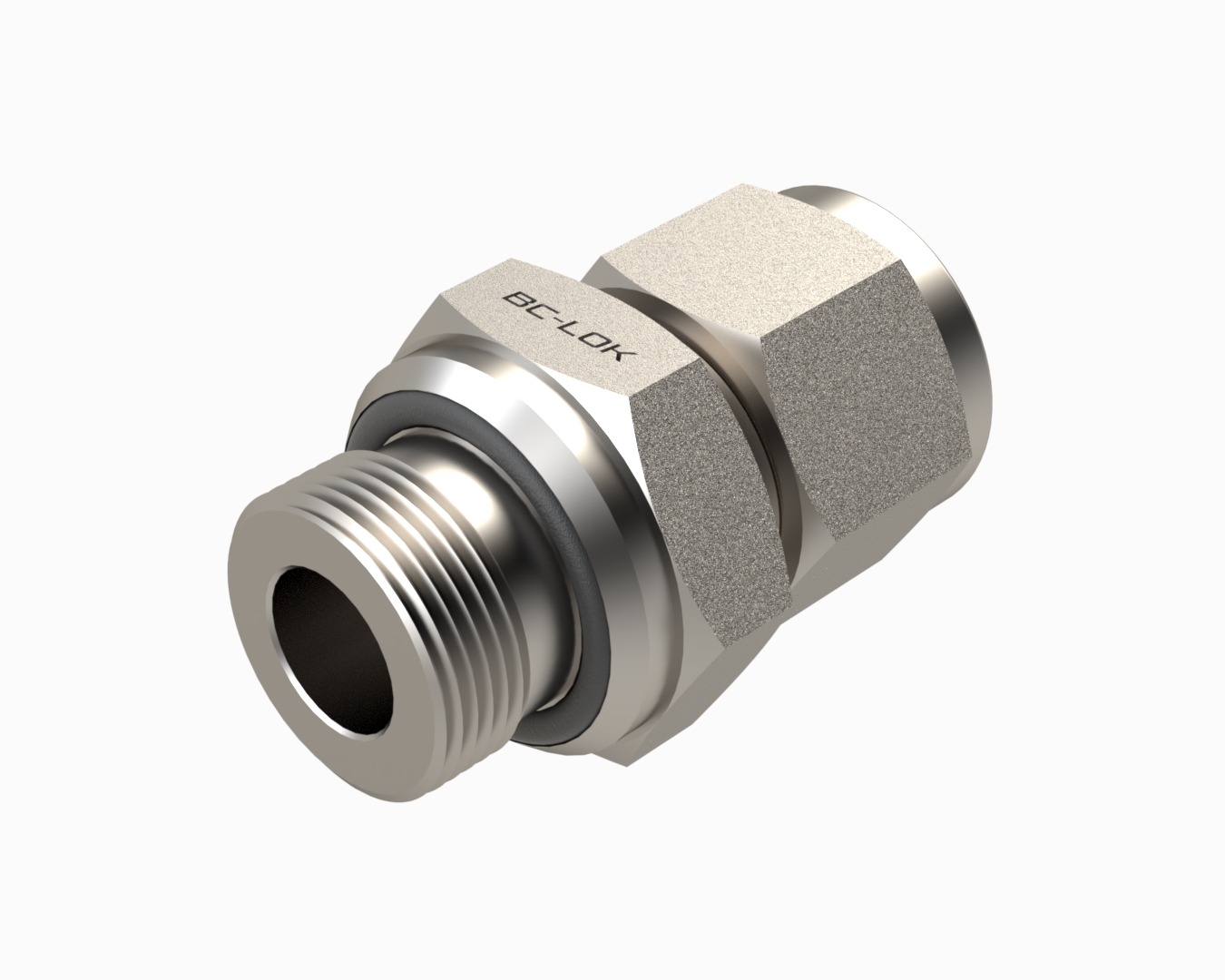

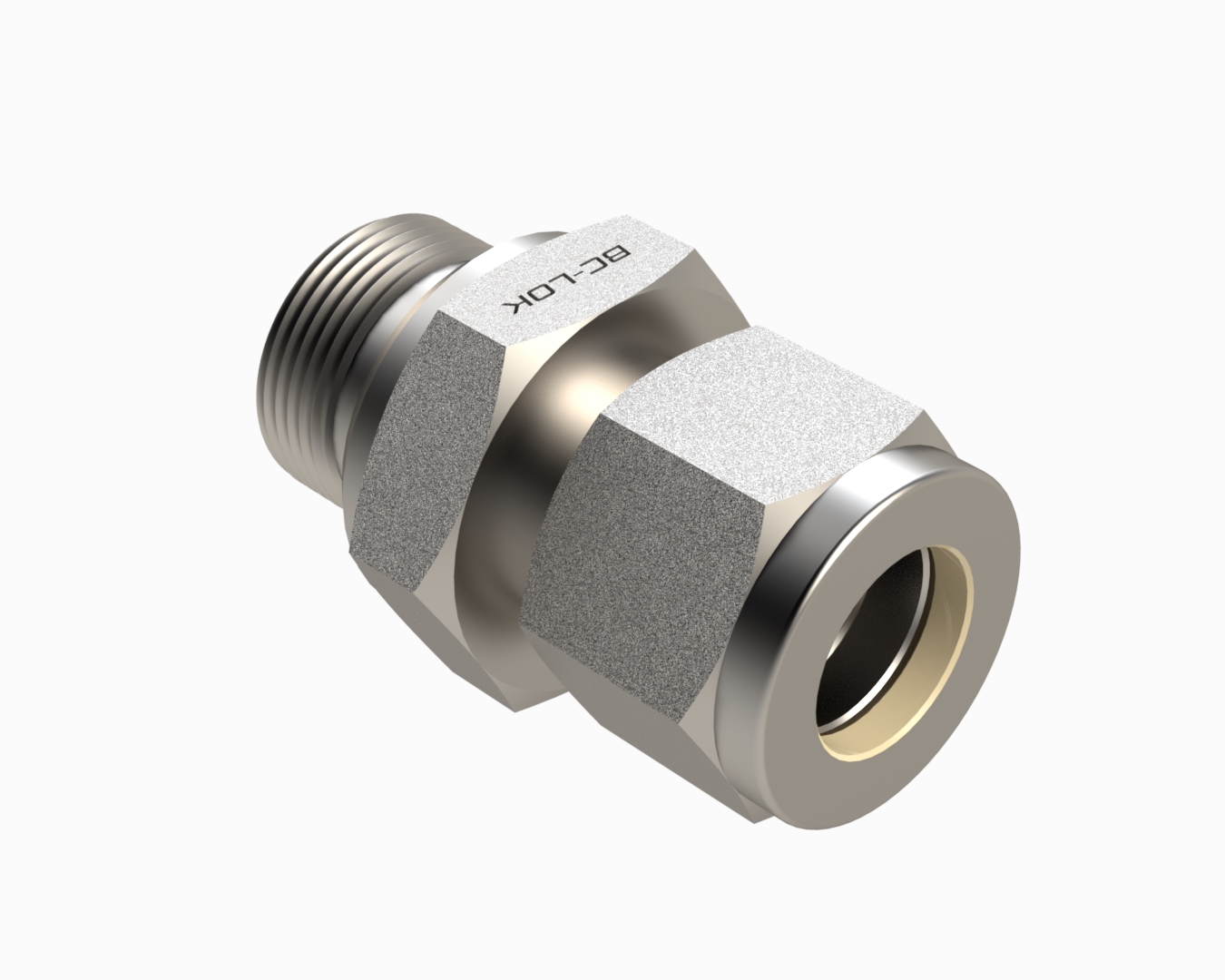

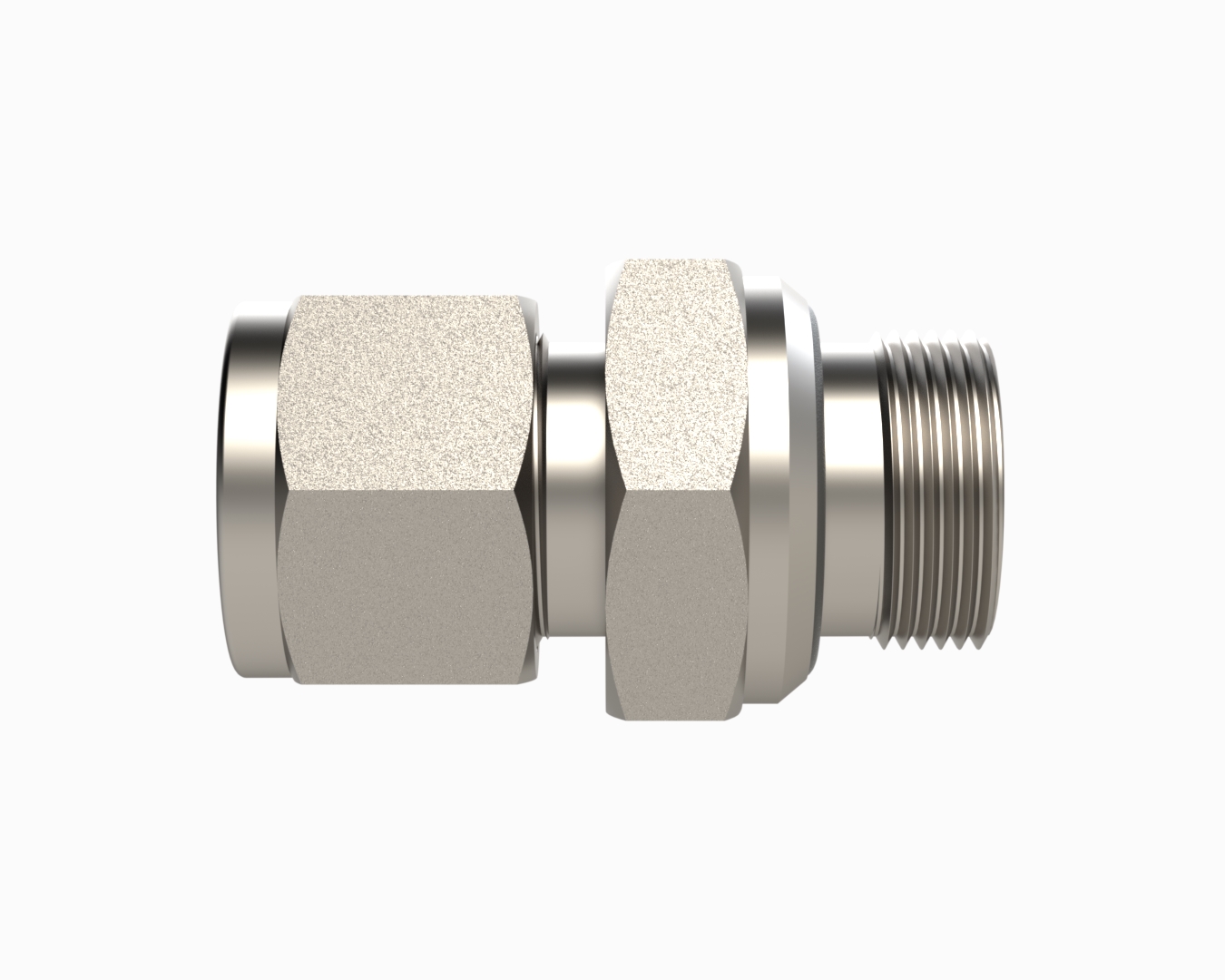

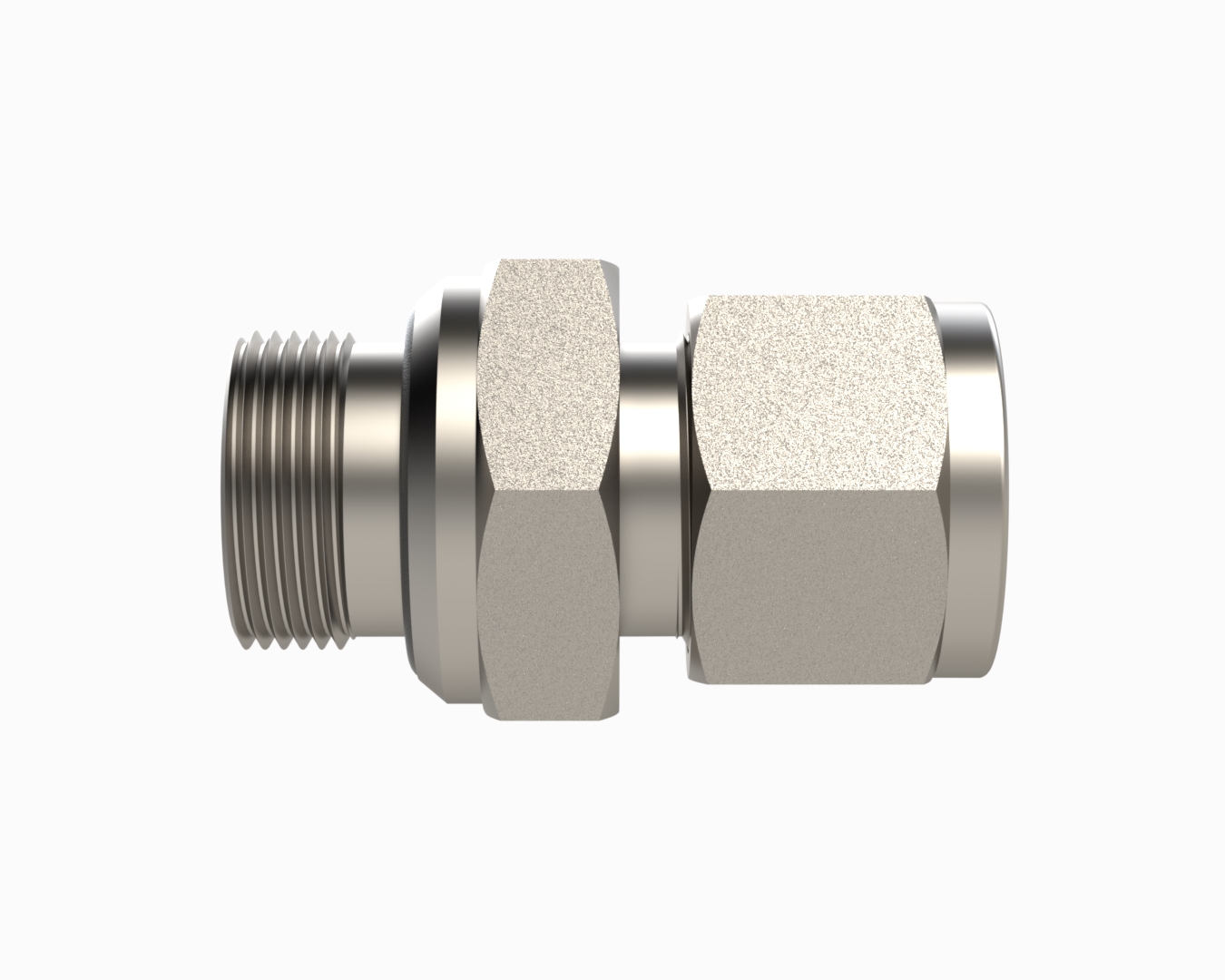

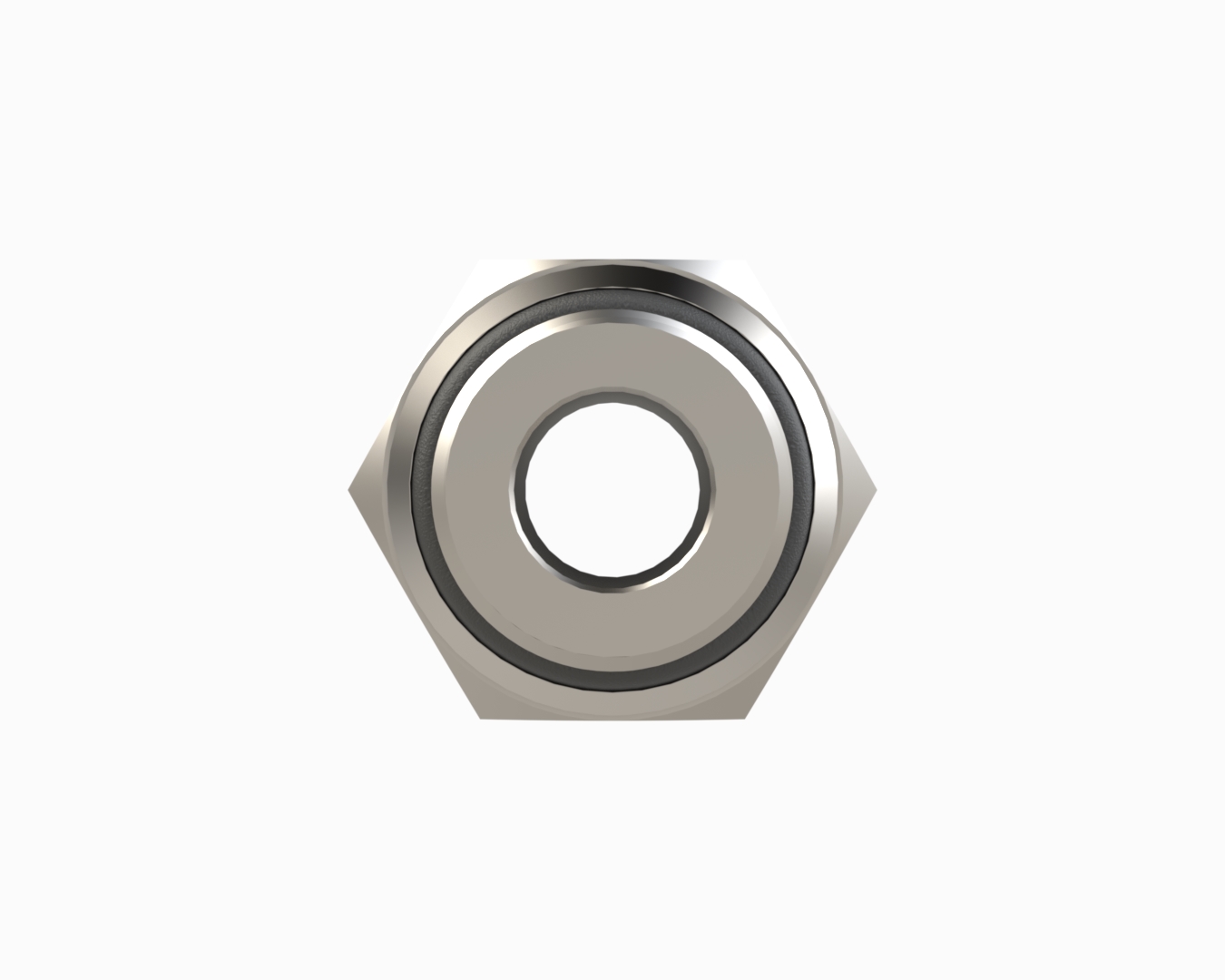

Imagen ilustrativa

Imagen ilustrativa

SB-MC-F4-OS7

Male Connectors of stainless steel 316SS, Fractional 1/4 x O-SEAL With SAE/MS 7/16-20

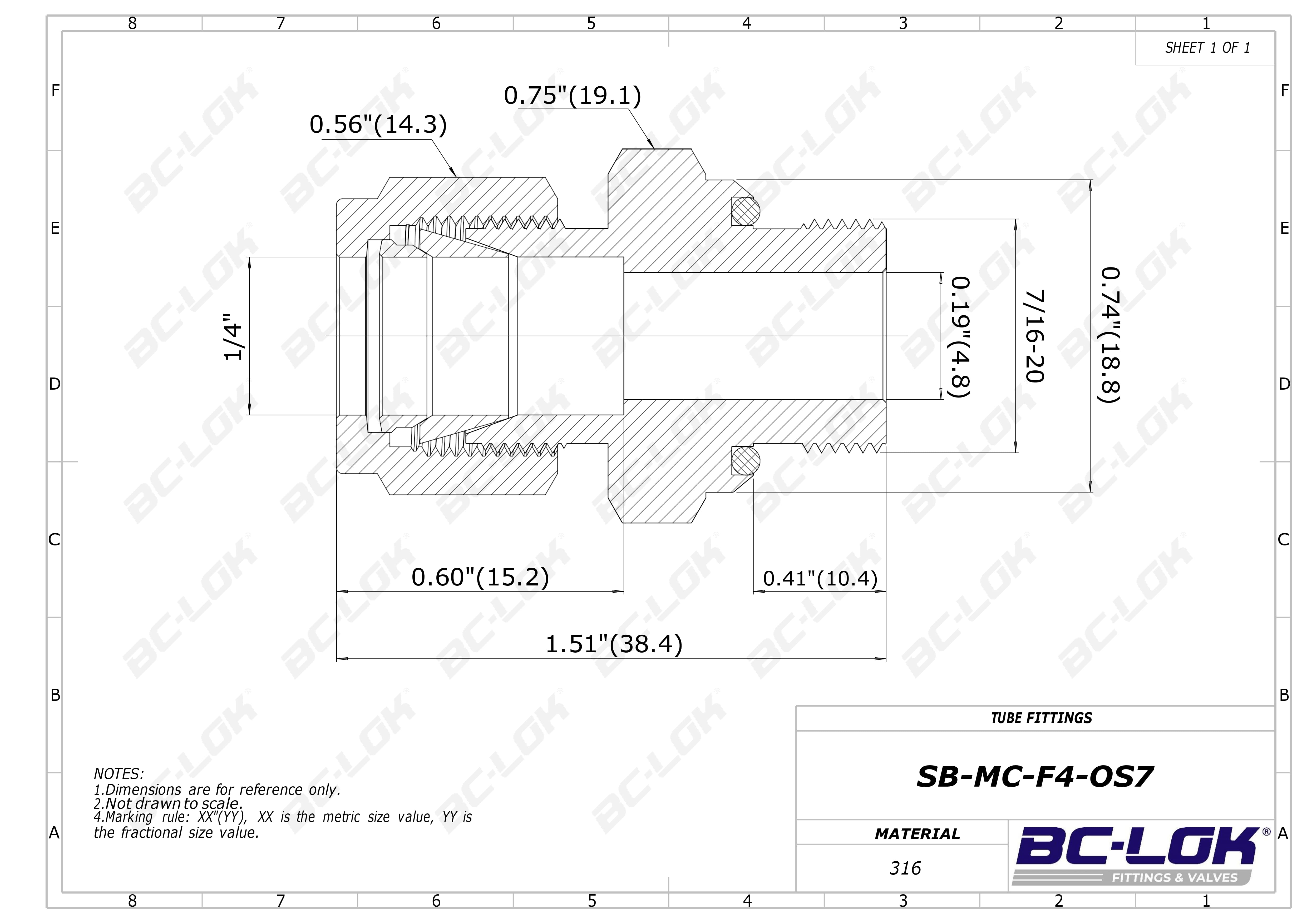

Grafico Medidas

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

O-SEAL With SAE/MS

Medida T:

1/4 ''

Medida P:

7/16-20 ''

Dimension inch.(mm)

Dimension B:

0.41(10.4)

Dimension C:

0.60(15.2)

Dimension D:

0.56(14.3)

Dimension ⌀E:

0.19(4.8)

Dimension F:

0.75(19.1)

Dimension G:

0.74(18.8)

Producto Más información sadfsa

Tabla de información

Medidas
Codigo	Material	TYPE_P1	TYPE_P2	Dimension, in. (mm)
Codigo	Material	TYPE_P1	TYPE_P2	B	C	D	E	F	G	L
SB-MC-F4-OS7	316SS	1/4 Fractional	7/16-20 O-SEAL With SAE/MS	0.41(10.4)	0.60(15.2)	0.56(14.3)	0.19(4.8)	0.75(19.1)	0.74(18.8)	1.51(38.4)

Descripción Técnica

Material:

316SS

Tipo de entrada T:

Fractional

Tipo de entrada P:

O-SEAL With SAE/MS

Medida T:

1/4 ''

Medida P:

7/16-20 ''

Dimension, in. (mm)

Dimension B:

0.41(10.4)

Dimension C:

0.60(15.2)

Dimension D:

0.56(14.3)

Dimension Dimension ⌀E:

0.19(4.8)

Dimension F:

0.75(19.1)

Dimension G:

0.74(18.8)
